BIM等级考试二级设备考试图文教程3.8通过小案例认识采暖系统(上篇)

发布于:2025-08-16 13:24:28

网友投稿

更多

3.8通过小案例认识采暖系统

管道系统的选择及创建、添加散热器

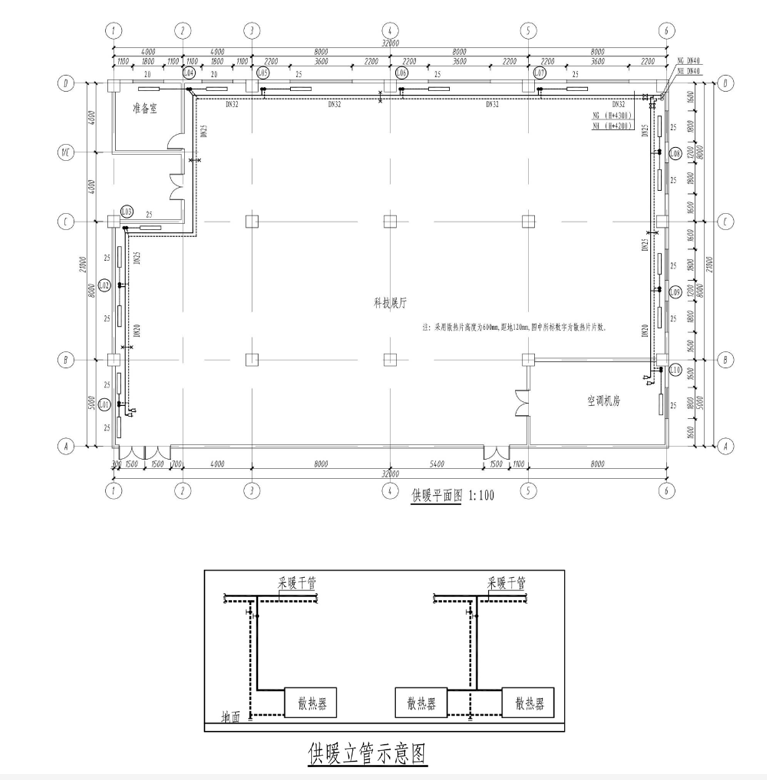

按照供暖平面图,选择相应的采暖系统、采暖管道的类型,添加阀门等管路附件。掌握采暖管道、立管的绘制方法,布置散热器。最后完成整个采暖系统模型的创建。如图3.8-1所示。



3.8-1

项目浏览器中依次展开”——“管道”——“管道类型。接着移动光标选中名称为标准的默认管道类型,单击鼠标右键选择复制命令,对其进行复制以创建副本。如图3.8-2所示。


3.8-2

然后移动光标至创建出来的副本上,单击鼠标右键选择重命名命令将其命名为题目中需要绘制的采暖供水管。以同样的方式,创建出采暖回水管。如图3.8-3所示。


3.8-3

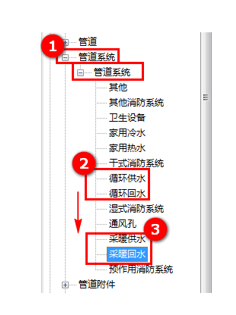

展开管道系统分类,在默认的管道系统分类中找到循环供水循环回水,将光标移动到循环供水,重复创建管道类型的方法,单击鼠标右键选择复制命令创建系统副本,接着对副本进行重命名,将其自定义为采暖供水系统。以同样的步骤,基于循环回水系统,将采暖回水系统也创建出来。如图3.8-4所示。


3.8-4

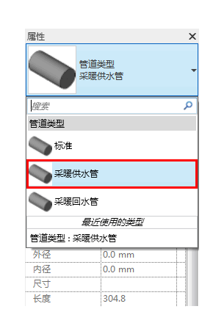

切换进入平面视图当中,单击系统选项卡,在卫浴和管道面板中单击管道工具,然后单击属性面板中的类型选择器下拉按钮,在下拉列表中选择采暖供水管。如图3.8-5所示。


3.8-5

属性面板的机械设置分类中,单击系统类型参数栏的下拉按钮,在下拉列表中进行选择,将系统类型设置为采暖供水系统。如图3.8-6所示。


3.8-6

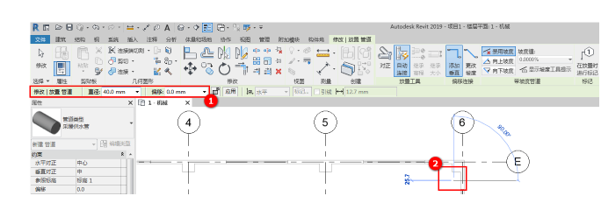

根据题目要求,在放置/修改管道选项栏中将直径设置为40mm,偏移值调整为0,在绘图区域“6-E”轴柱下方单击鼠标左键,以确定采暖供水管立管的起点位置。如图3.8-7所示。


3.8-7

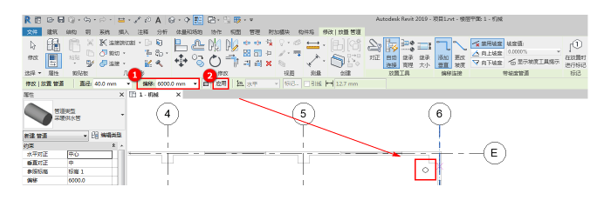

确定了起点位置后,修改修改/放置选项栏中的偏移值,将其调整为6000,然后双击应用。如图3.8-8所示。


3.8-8

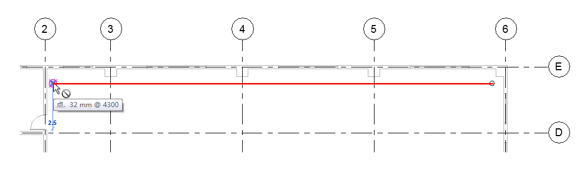

采暖供水管的立管绘制完成之后,将干管也绘制出来。按照图中标示的,将管道的直径调整为32mm,偏移值设置为4300mm,然后移动光标捕捉立管中点位置,单击鼠标左键确定干管起点位置。接着往左水平方向绘制到“2”轴附近,单击鼠标左键确定DN32的干管终点位置。如图3.8-9所示。


3.8-9

修改管径大小,根据题中标示的路径,将干管都绘制出来。

以同样的方法,将管道类型管道系统都调整为采暖回水,干管的偏移值设置为4200,根据路径将采暖回水管也绘制出来。如图3.8-10所示。


3.8-10

将主管布置完成后,接着布置散热器。单击插入选项卡,选择从族库中载入面板中的载入族命令。如图3.8-11所示。


3.8-11

打开载入族对话框,双击打开“MEP”——“采暖”——“散热器,在供暖立管示意图中可以获取到,需要布置的是上进下出的散热器。这里我们选择散热器-铜铝复合-同侧-上进下出的散热器,单击打开将它载入到项目中。如图3.8-12所示。


3.8-12

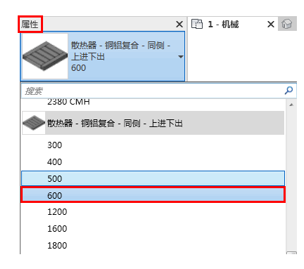

载入到项目中之后,单击系统选项卡下方机械面板中的机械设备工具,在属性面板的类型选择器中找到散热片高度为600mm的散热器。如图3.8-13所示。


3.8-13

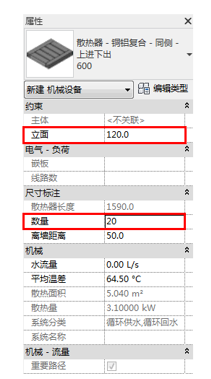

根据题目要求,设置散热片片数及距地高度。以准备室的散热器为例,将属性面板中的约束分类下的立面调整为120尺寸标注分类下的数量调整为20。如图3.8-14所示。


3.8-14

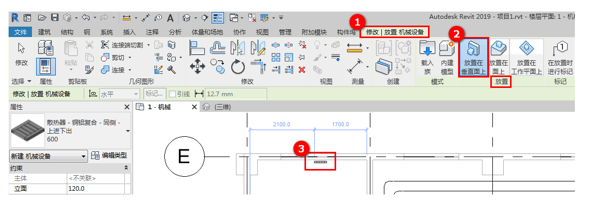

修改/放置机械设备上下文选项卡中选择放置在垂直面上,被选中的命令将会高亮显示。然后移动光标至准备室,拾取墙边线进行放置散热器。如图3.8-15所示。


3.8-15

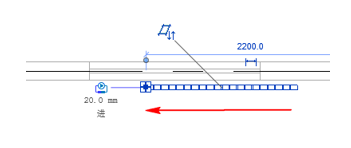

单击鼠标左键,将散热器布置在指定的位置上。可以看到,布置完成的散热器连接件方向朝左,而在这个位置需要布置的散热器连接件应该向右。如图3.8-16所示。


3.8-16

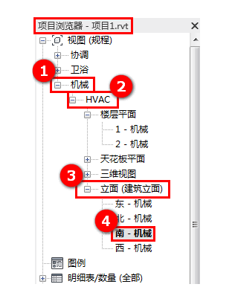

项目浏览器中依次展开机械”——“HVAC”——“立面,然后双击-机械进入南立面视图中。如图3.8-17所示。


3.8-17

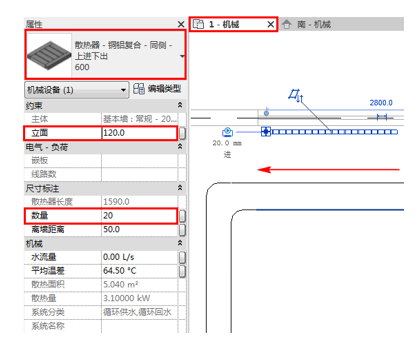

双击鼠标滚轮,确定模型位置。选中刚刚布置的散热器,使用“Space”键对散热器进行翻转,散热器的连接件翻转到了右侧,但是进水口与出水口的位置也翻转,且散热器的参照面固定,立面位置根据主体发生了改变。如图3.8-18所示。


3.8-18

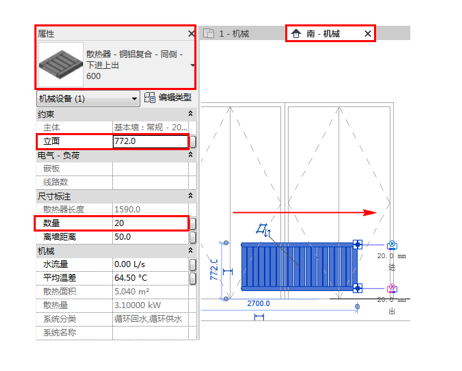

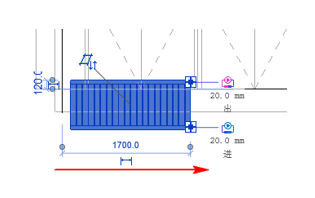

针对这个问题,用户可以选择编辑族对族进行修改,也可以载入一个散热器-铜铝复合-同侧-下进上出散热器进行布置,将它布置在指定位置进行翻转,然后调整立面高度,使其处于距地120mm的正确位置上。如图3.8-19所示。


3.8-19

然后切换至“1-机械平面图中,将连接“L04”立管的另一个散热器给布置进来,在这个位置需要使用散热器-铜铝复合-同侧-上进下出的散热器进行布置。如图3.8-20所示。


3.8-20
