Revit图文教程 | Revit通过明细表计算窗面积!

发布于:2026-08-24 15:35:01

网友投稿

更多
今天小编来分享一种通过明细表计算窗户面积的方法。各位亦菲和彦祖,准备打开软件,操作起来吧~

首先在软件中创建4个1000mm x 1000mm的窗,如下图所示:

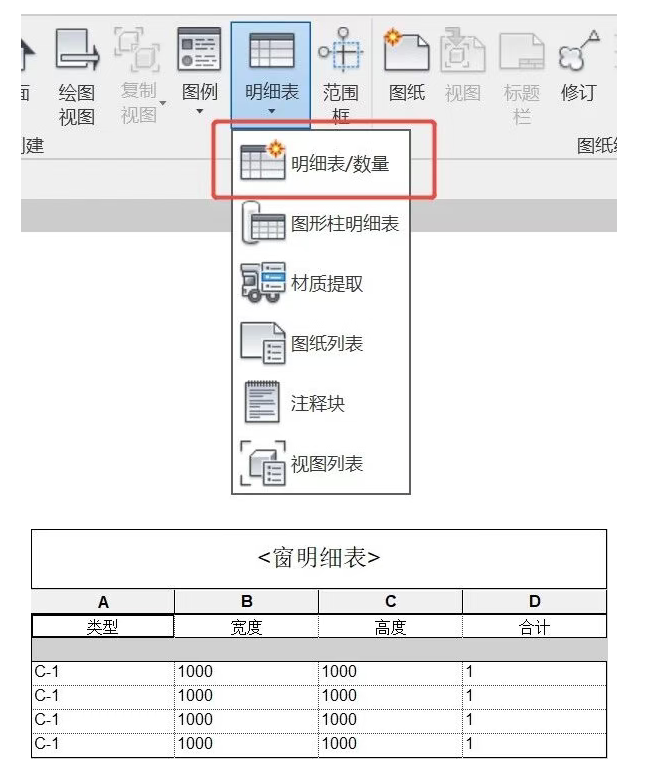

创建窗明细表,字段中包含类型、宽度、高度、合计,如下如所示:
点击属性框【字段】命令,进入明细表属性设置,点击【添加参数】,如下图所示:

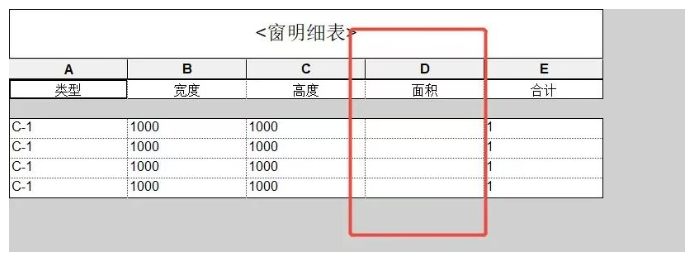

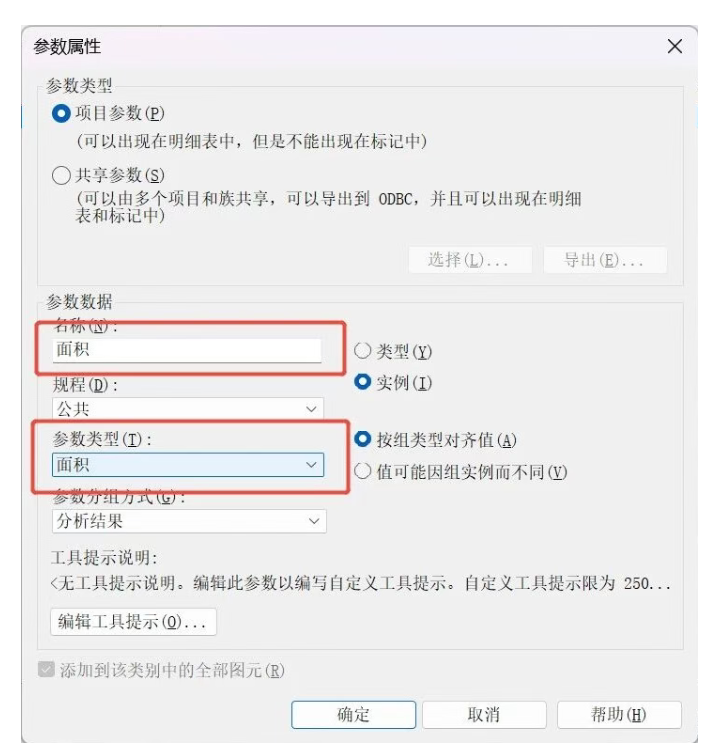

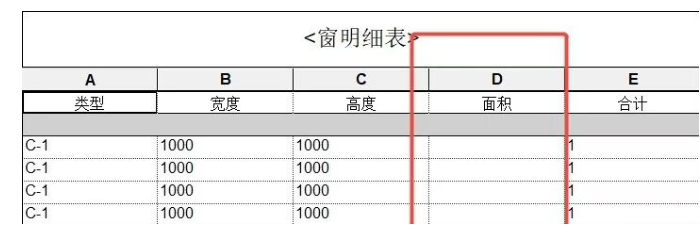

添加参数名称【面积】,将参数类型修改为【面积】,点击确定,如下图所示:
接下来需要在明细表面积中添加公式,点击功能区【计算】命令,在计算器中将类型选择为【面积】,公式在红框位置选择对应的计算内容,“ * ”即乘号,如下图所示:

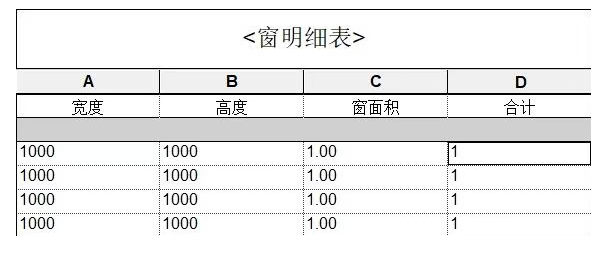

面积单位自动为平方米,可点击原本添加的【面积】字段,鼠标右键隐藏,最终效果如下:
