一、管线避让核心规则（6条）

• 有压让无压，严格把控排水坡度，杜绝管道积水、倒坡、堵塞等施工通病；
• 小管让大管，优先保障大管径主干管线走向稳定，降低改造及施工成本；
• 柔性管线避让刚性主管线，桥架、柔性管道统一规整排布，服从主干管线布局；
• 弱电让强电，强弱电桥架分区分层布设，满足规范间距，避免电磁干扰；
• 常温管道避让冷热温管道，预留足够保温施工、检修维护操作空间；
• 一般让特殊，严格优先特殊例如电气母线槽、高压电缆桥架、暖通排油烟管、给排水虹吸雨水管、专项物流管。

二、排布分层优化规则（7条）

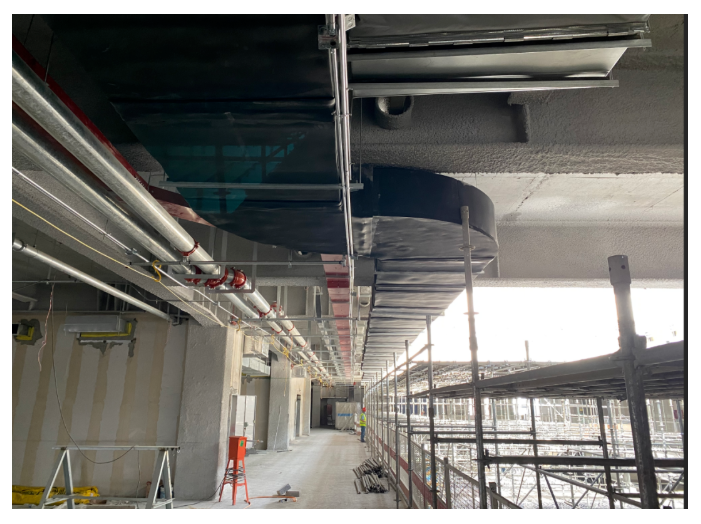

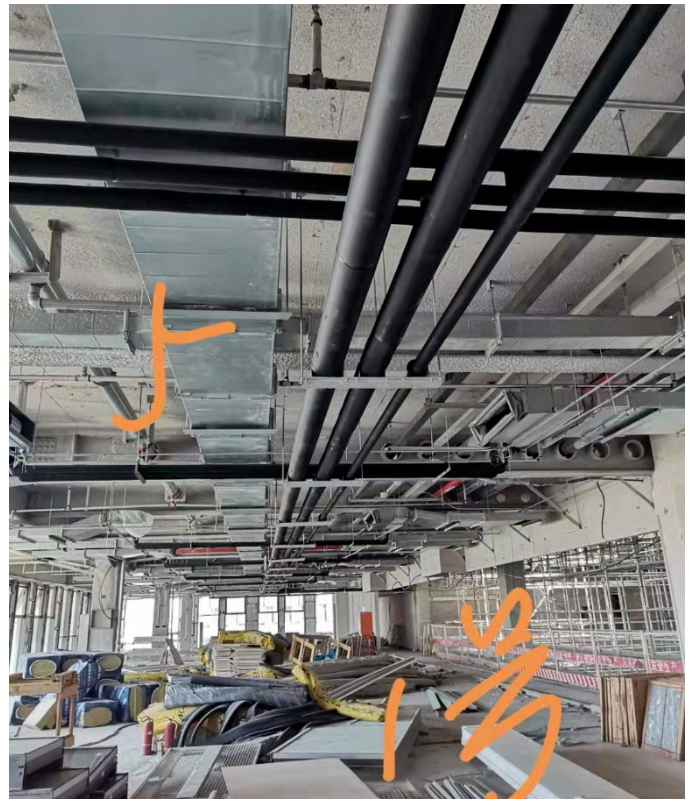

1. 公共走道执行标准化分层原则：风管置上，桥架居中，水管下靠，或桥架置上，水管居中，风管下靠(有下风口时)，竖向层次分明，布局统一
2. 所有管线禁止贴顶敷设，预留保温层厚度、支吊架安装及后期检修空间；
3. 强弱电桥架严格分离布设，严格执行规范间距，杜绝混排交叉、安全隐患；
4. 同系统管线集中布置、横平竖直，减少无序穿插，满足现场施工观感标准；
5. 阀门、检修口统一朝向通行侧，保证后期运维检修、设备拆装便捷；
6. 管井内管线分类分区排布，预留充足操作空间，满足后期维保需求； 严控管线多层交叉堆叠问题，优先保障车行、人行通道净高达标。

三、现场落地避坑规则（7条）

1. 管线排布规避梁柱节点、剪力墙及结构主筋区域，严禁破坏主体结构受力体系；

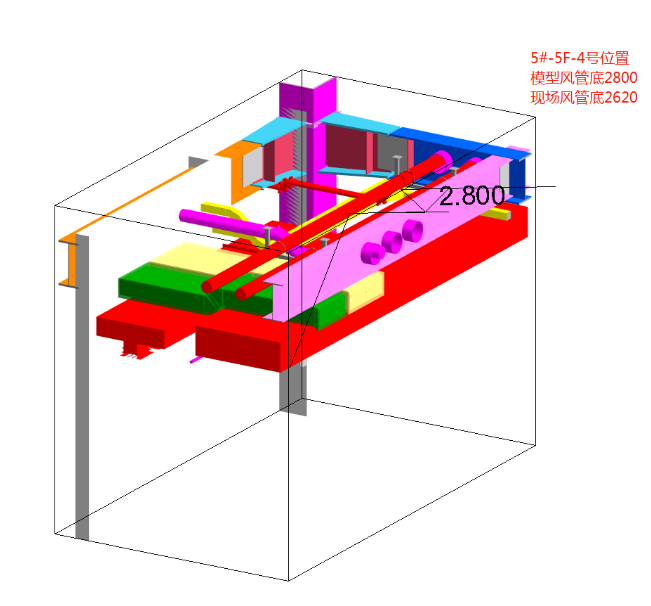

2. 重点复核净高是否满足天花要求规范要求，提前优化管线排布，杜绝净高不足、返工整改；
3. 优化管线路由，精简弯头、三通、变径等管件，节约材料成本，降低施工难度；
4. 管线穿楼板、墙体提前精准预留套管，杜绝后期结构打凿，保障结构安全；
5. 管线密集区域提前策划支吊架方案，排布统一、受力合理，兼顾实用性与美观度；
6. 模型优化完成后逐段复核管道坡度，确保雨污、给排水管线排水通畅、无倒坡隐患；
7. 管综优化完成后同步更新模型、施工图、碰撞报告，实现模型、图纸、资料闭环。
