BIM管总原则：二次留洞规则及开洞方法

• 洞口净宽＞300mm，洞顶必须设置钢筋混凝土过梁，过梁两端伸入墙体≥250mm；
• 洞口≥800mm 过梁需结构复核。
• 风管、桥架大洞口（≥800mm）洞口四周增设砼边框 / 芯柱



• 洞口边线距离构造柱、墙端部≥200mm；严禁切断构造柱、墙体水平拉结筋。

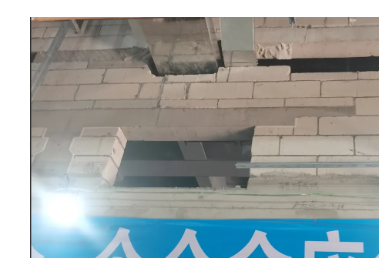

• 不得在砌体墙开长距离水平沟槽；竖向开槽深度≤墙厚 1/3。

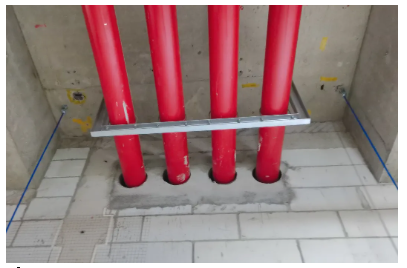

• 洞口尺寸按套管外皮 + 安装间隙预留，不是管道外径；风管洞口要计入保温厚度。
• 穿防火隔墙洞口，预留尺寸满足防火套管及封堵空间。


• 墙体中部大面积连续多洞，需复核墙体稳定性，必要时增加构造柱分隔洞口。
•

三、BIM 二次留洞步骤

• 1、多专业模型整合 + 管综优化

  机电管线排布完成，优先调整路由，减少二次留洞数量。

• 2、排查洞口

  注意管线的弯头及阀门不能在墙体内，否则插件无法开洞

• 3、设置开洞条件

  打开土建模型、链接机电模型，设置插件开洞条件，尺寸一般比管线外径大50~100mm，设置合并要求

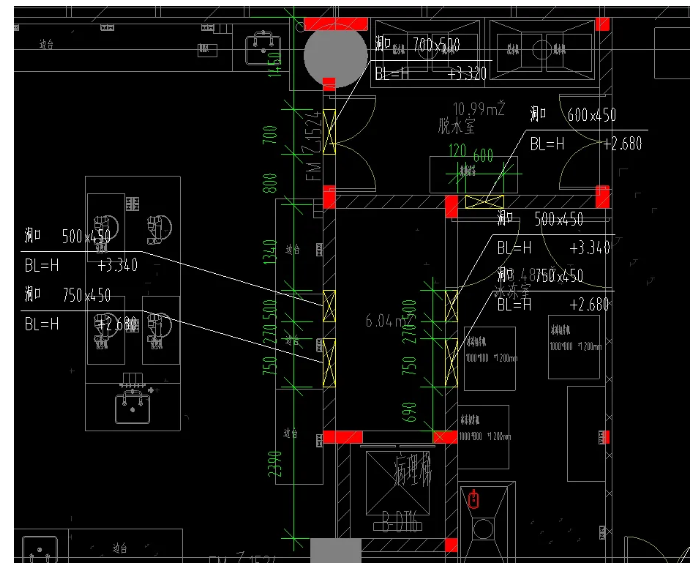

• 4、标注洞口信息

• 5、复核完整导出CAD
