Revit图文教程 | Revit软件技巧——族的插入点修改!

发布于:2026-08-24 15:33:31

网友投稿

更多
在没有设置的情况下,族载入项目的插入点是默认两条参照平面的交点,如下图所示:

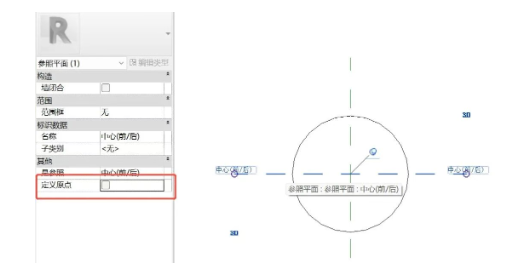

如果需要将自己想要的点作为定位点或插入点,可参考以下修改方式:单击“ 参照平面 ”,取消勾选属性栏的“ 定义原点 ”,如下图所示:

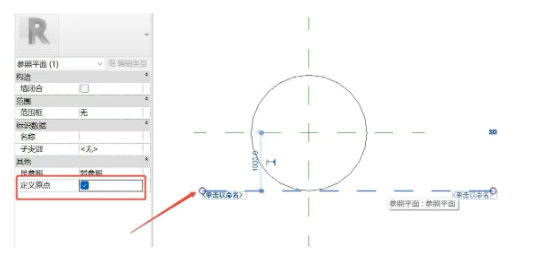

在自己想要的定位点设置参照平面,单击“ 参照平面 ”,勾选“ 定义原点 ”,插入点就设置成功啦!如下图所示:

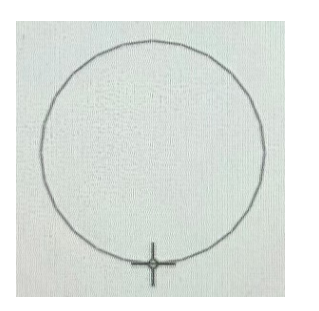

载入项目中效果如下:
