BIM等级考试二级结构教程 | 3.16 为项目基础添加钢筋（上篇）

3.16 为项目基础添加钢筋

01.打开“汇识A楼-第13章-创建钢筋”项目。

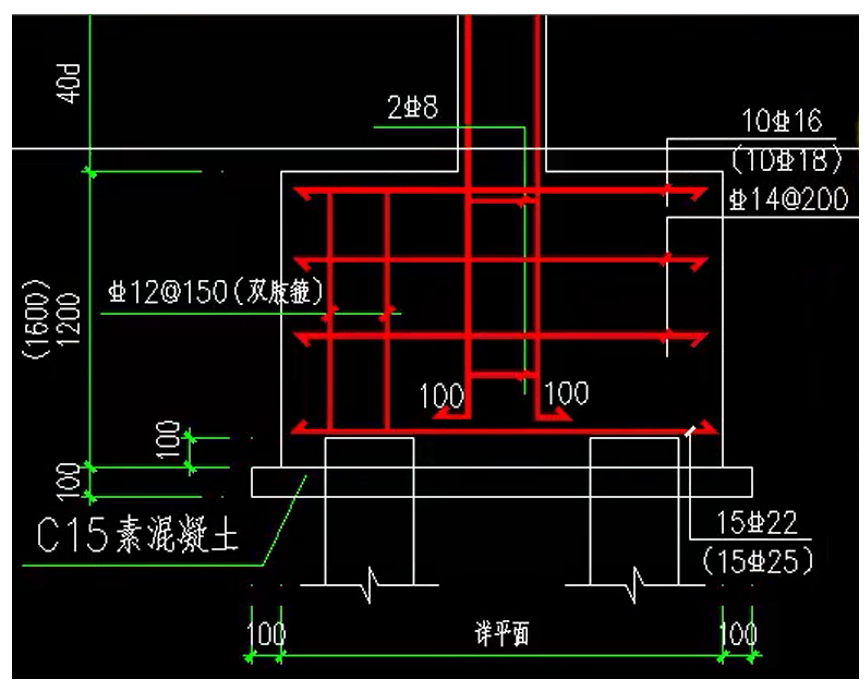

02.根据“屋顶层板配筋图”来为“承台”创建钢筋，如图3.16-1所示。

图3.16-1

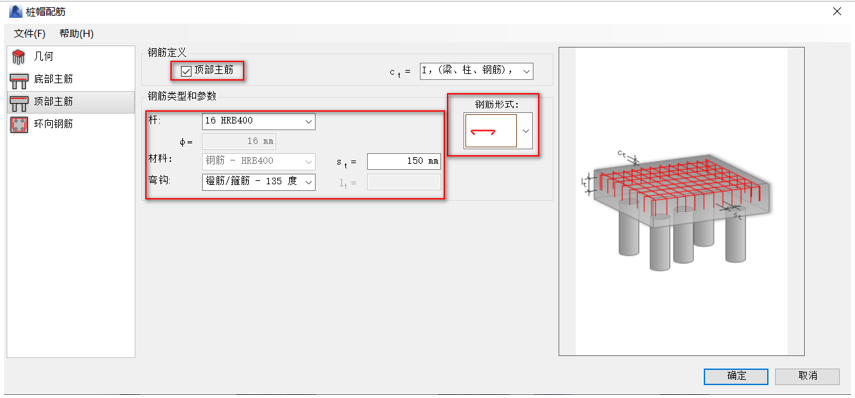

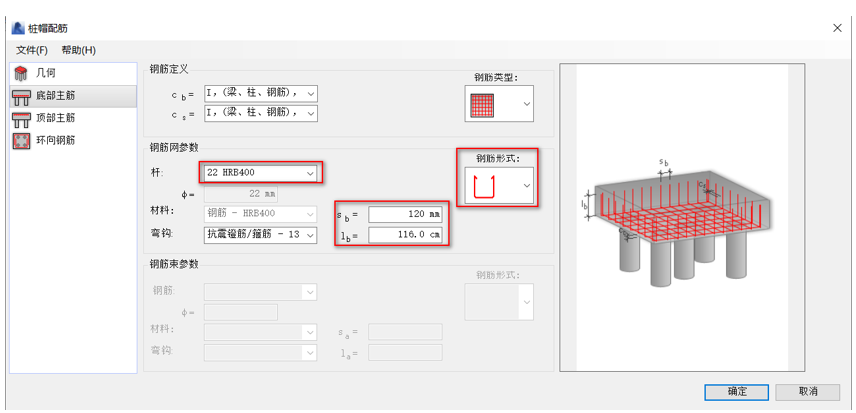

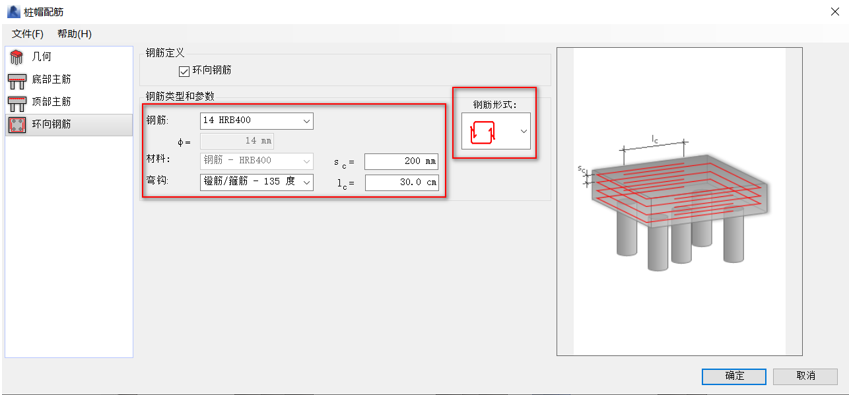

03.单击“承台”，在“Extensions”选项卡下点击“钢筋”下拉列表的“桩承台”，在弹出的“桩帽配筋”面板中，点击“底部主筋”、“顶部主筋”、“环向钢筋”，在面板中进行编辑，点击“确定”，如图3.16-2所示。

图3.16-2

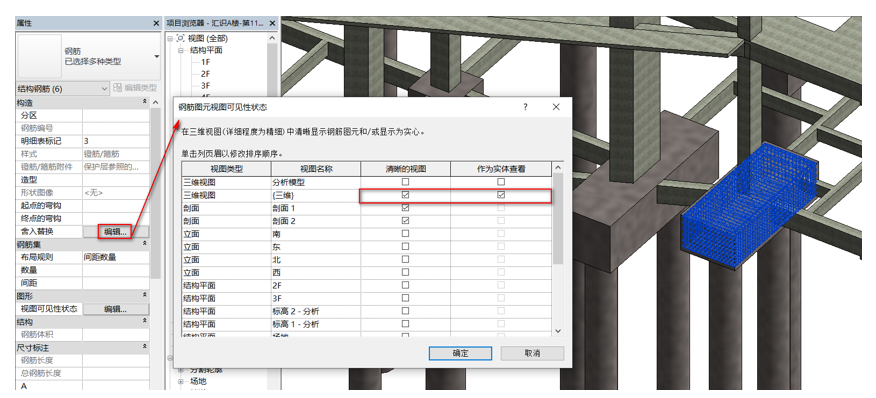

04.框选“结构钢筋”，在其属性面板下点击“视图可见性状态”的编辑，在相应“视图类型”下勾选“清晰的视图”或“作为实体查看”，将其“详细程度”改为“精细”，“视觉样式”改为“着色”，如图3.16-3所示。

图3.16-3

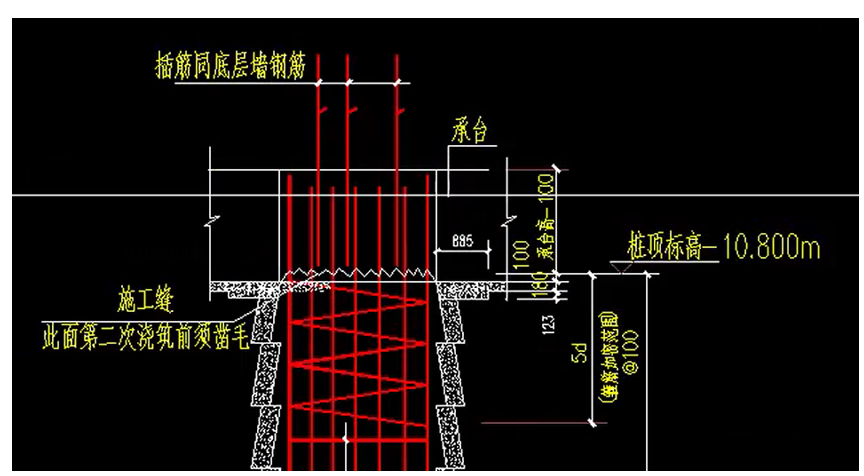

05.根据“屋顶层板配筋图”来为“桩”创建钢筋，如图3.16-4所示。

图3.16-4

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
