BIM等级考试二级结构教程 | 3.16 为项目基础添加钢筋（下篇）

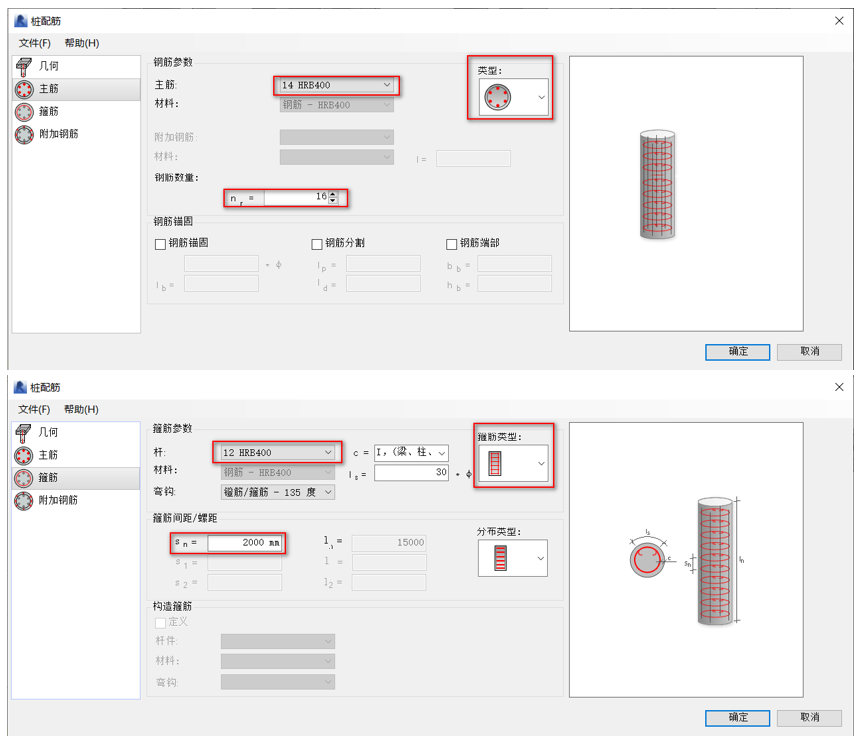

06.单击“桩”，在“Extensions”选项卡下点击“钢筋”下拉列表的“桩”，在弹出的“桩配筋”面板中，点击“主筋”、“箍筋”，在面板中进行编辑，点击“确定”，如图3.16-5所示。

图3.16-5

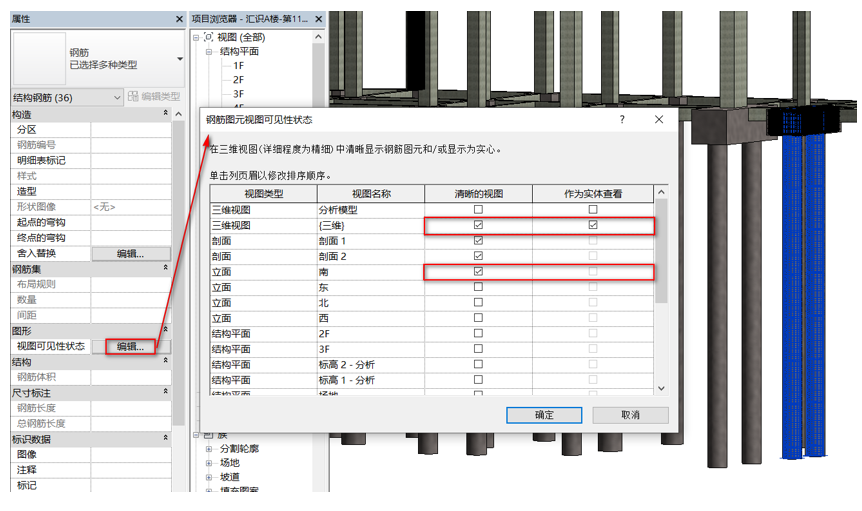

07.框选“结构钢筋”，在其属性面板下点击“视图可见性状态”的编辑，如图3.16-6所示。

图3.16-6

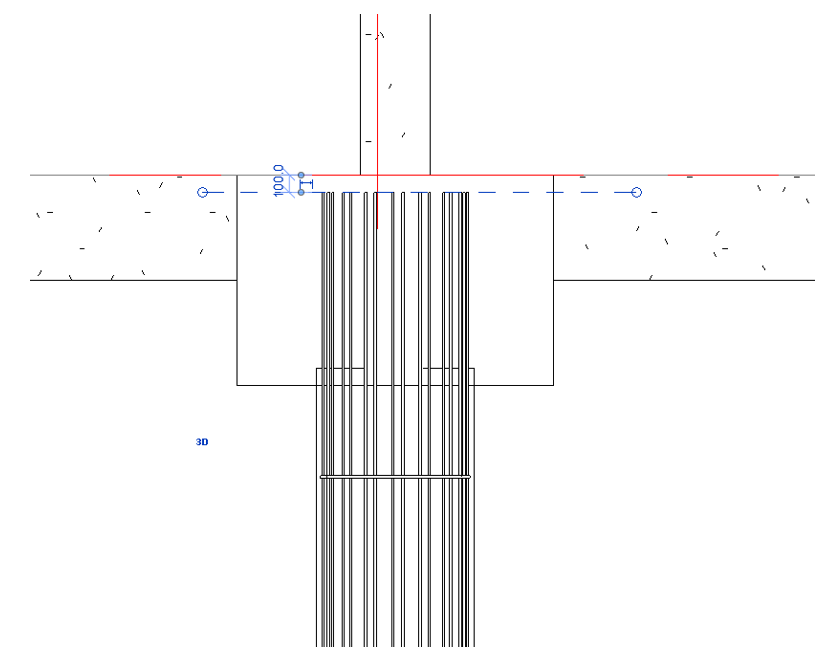

08.更改纵筋长度。切换到“南”立面视图中，绘制一条参照平面，将纵筋长度拉长到参照平面上，如图3.16-7所示。

图3.16-7

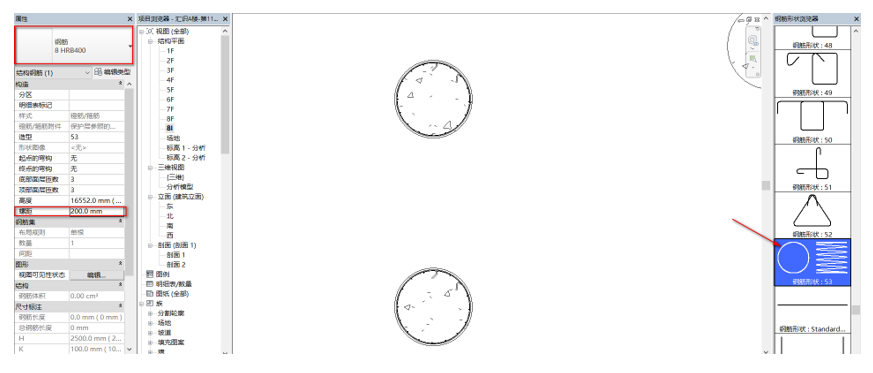

09.配置螺旋箍筋。在桩上创建一个“标高 8I”，切换到“8I”平面视图中，在“结构”选项卡下点击“钢筋”，在“钢筋形状浏览器”中选择“钢筋形状：53”进行放置钢筋，并编辑其“属性”面板,如图3.16-8所示。

图3.16-8

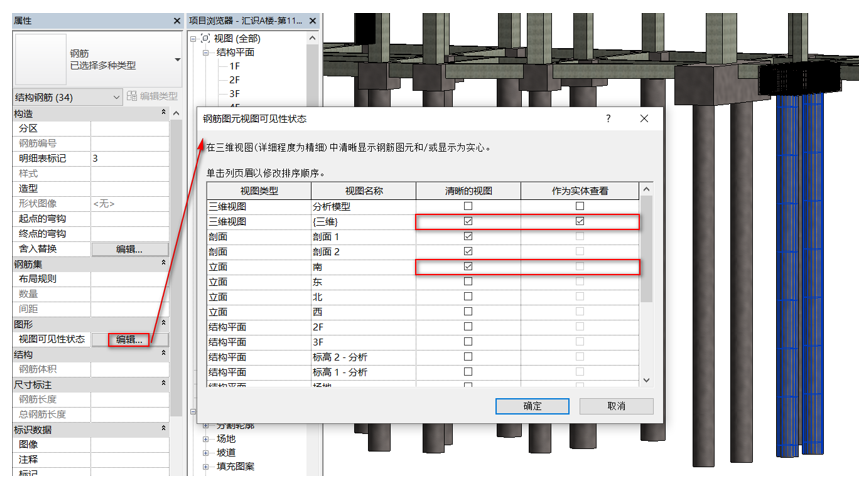

10.框选“结构钢筋”，在其属性面板下点击“视图可见性状态”的编辑，如图3.16-9所示。

图3.16-9

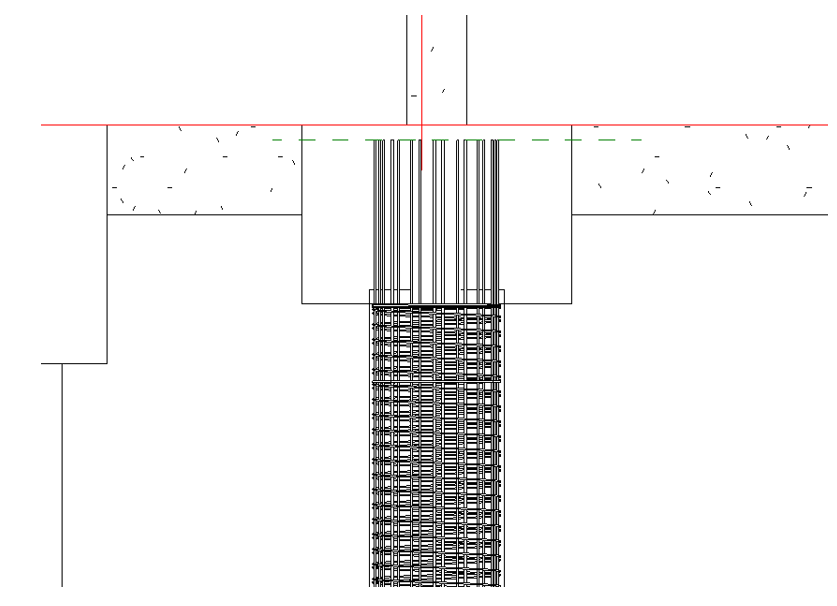

11.调整“螺旋箍筋”高度，切换到“南”立面视图中，将“螺旋箍筋”的长度更改到承台底下，如图3.16-10所示。

图3.16-10

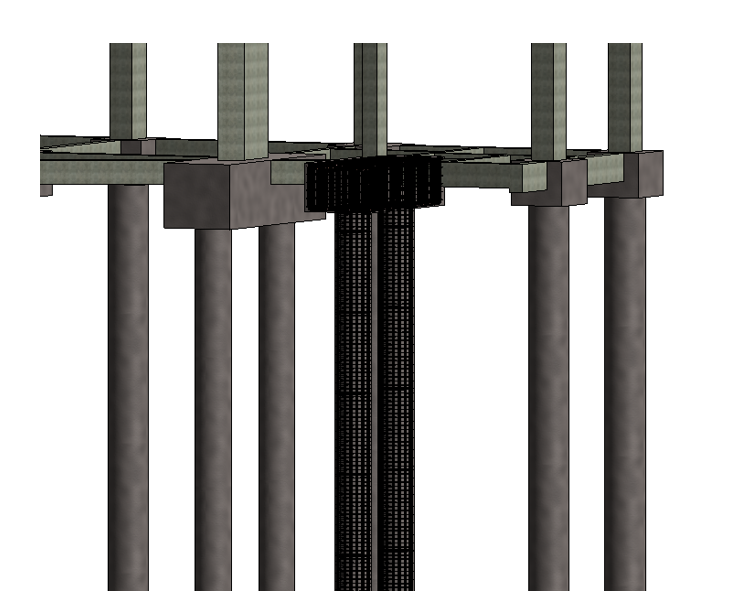

12.为基础创建钢筋完成，如图3.16-11所示。

图3.16-11
