4.2 基础的绘制

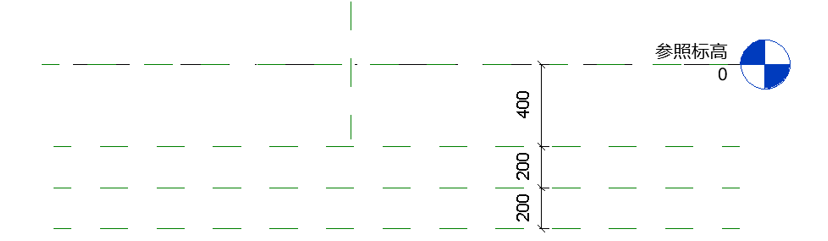

01.点击“文件”选项卡——“新建”——“族”。在弹出的新建族对话框中选择“公制常规模型.rft”族样板。点击“打开”按钮，即可创建一个新族。双击“项目浏览器”中的“立面”，进入任意立面，绘制独立基础详图所需要的的参照平面，如图4.2-1所示。
图4.2-1

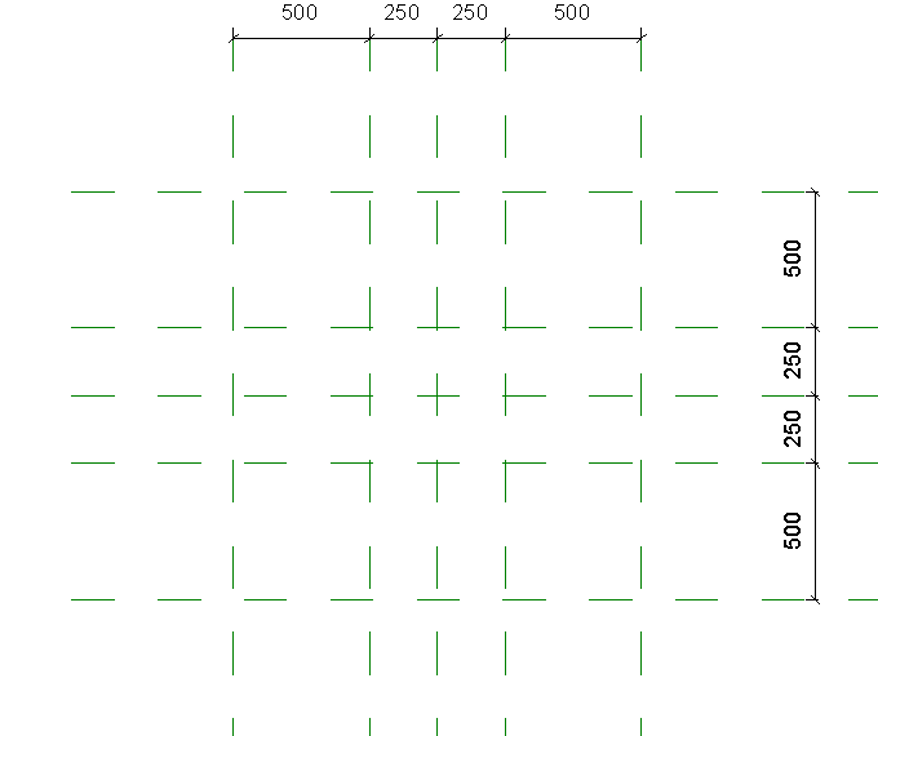

02.再双击“项目浏览器”中楼层平面的“参照标高”视图，绘制所需要的的参照平面，如图4.2-2所示。
图4.2-2

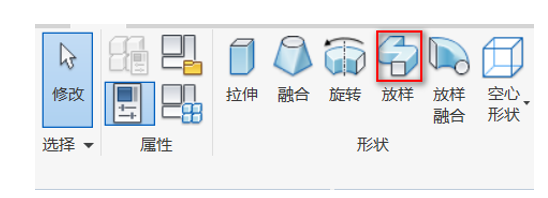

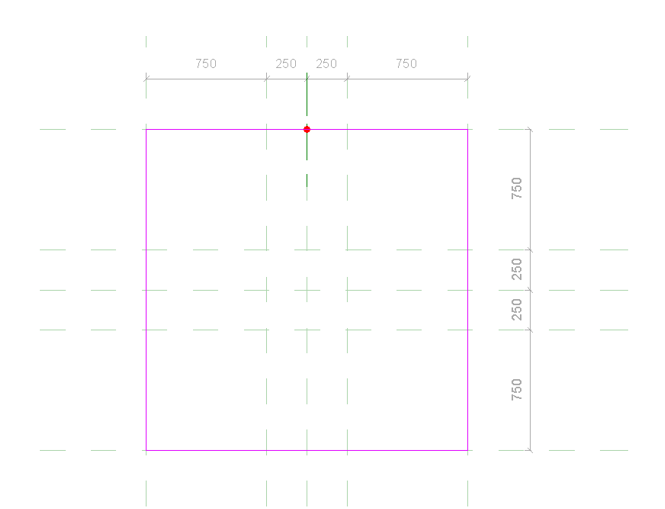

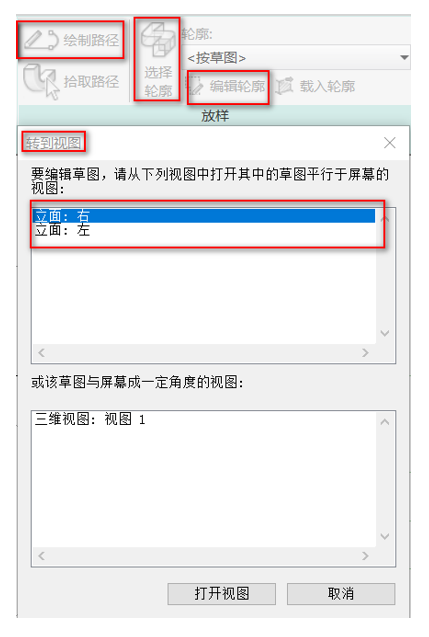

03.点击“创建”面板中的“放样”如图4.2-3所示，在“修改/放样”的面板中点击“绘制路径”绘制放样的路径，如图所示4.2-4所示，并点击完成编辑，点击“选择轮廓”再点击“绘制轮廓”，会弹出窗口“转到视图”选择“立面：右”，如图4.2-5所示，即可转到右立面视图。
图4.2-3
图4.2-4
图4.2-5

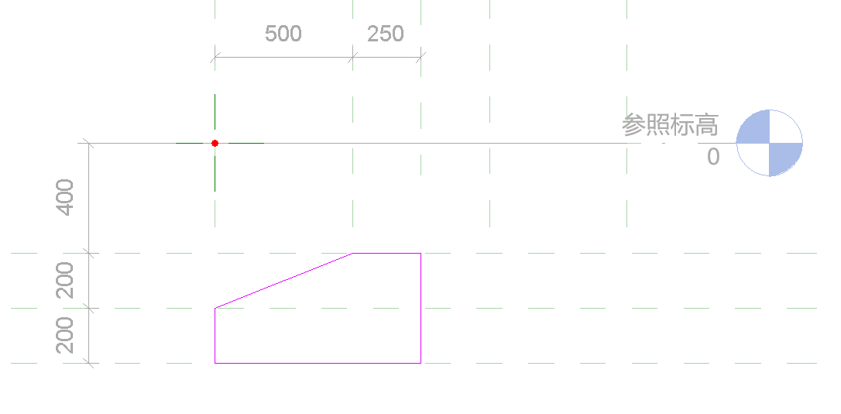

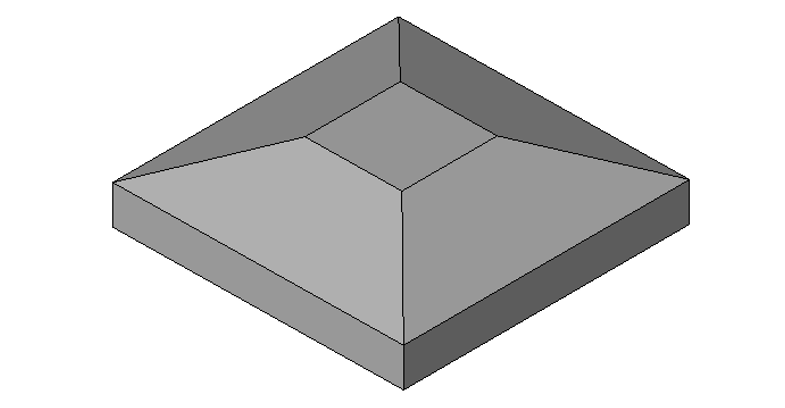

03.根据独立基础详图，在右立面视图上绘制独立基础放样的轮廓，如图4.2-6所示。绘制完成后点击编辑完成，在进入三维视图即可看见绘制的独立基础如图4.2-7所示。
图4.2-6
图4.2-7

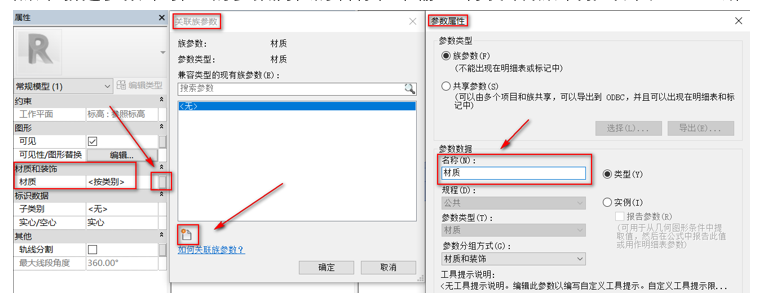

04.选中模型并点击属性面板中材质的关联族参数，即可弹出“关联族参数”的窗口，再点击“新建参数”在弹出的参数属性的名称栏中输入“材质”并点击确定如图4.2-8所示。
图4.2-8

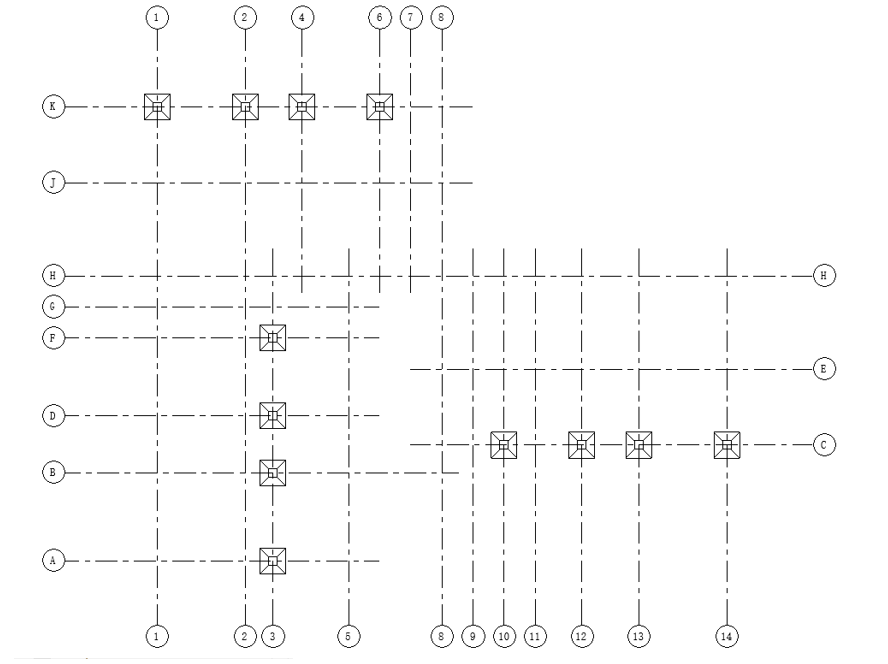

05.点击“创建”面板中的“载入到项目”将所绘制的族载入到项目中，在标高1视图上按照图纸所示对独立基础进行放置如图4.2-9所示。
图4.2-9

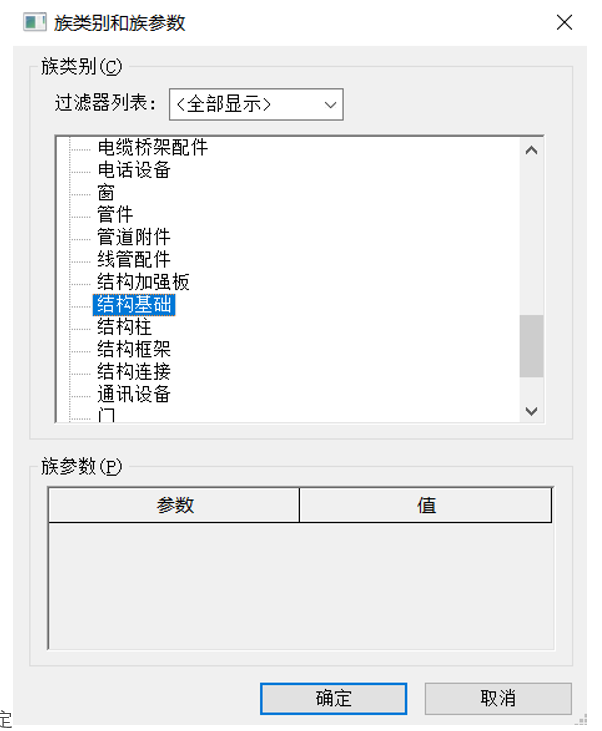

06.点击“建筑”面板中“构件”下拉列表的“内建模型”，即可弹出“族类别和族参数”窗口，在族类别中选择“结构基础”点击确定，如图4.2-10所示，在所弹出的“名称”窗口输入“条形基础”点击确定
图4.2-10

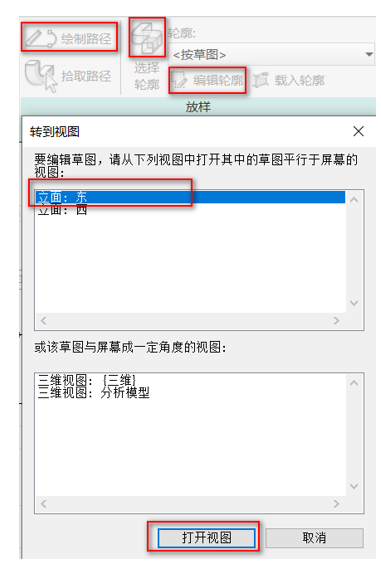

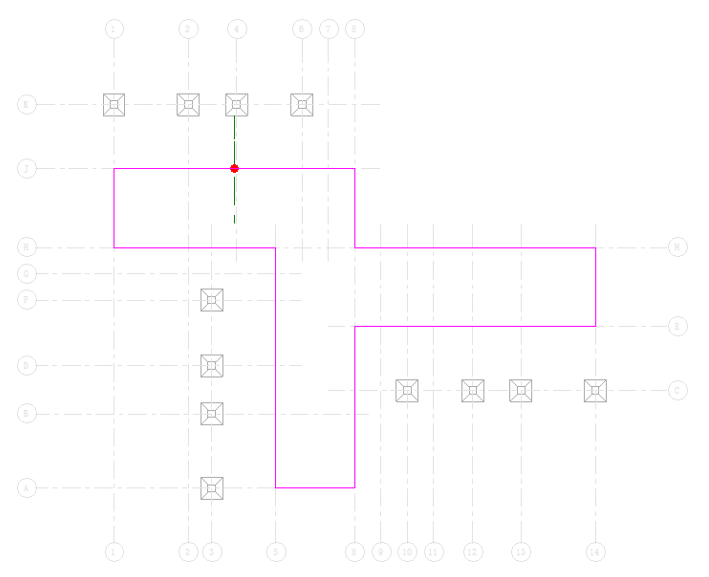

07.点击“创建”面板中的“放样”，按照图纸中所示绘制放样路径，如图4.2-11所示，点击完成编辑。点击“选择轮廓”再点击“绘制轮廓”，会弹出窗口“转到视图”选择“立面：东”，如图4.2-12所示，即可转到东立面视图。
图4.2-11
图4.2-12

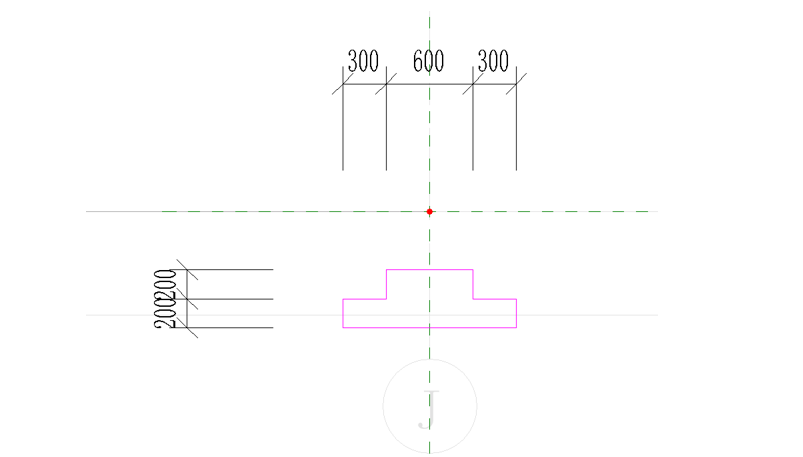

08.根据条形基础详图，在东立面视图上绘制放样的轮廓，如图4.2-13所示，点击完成编辑。
图4.2-13

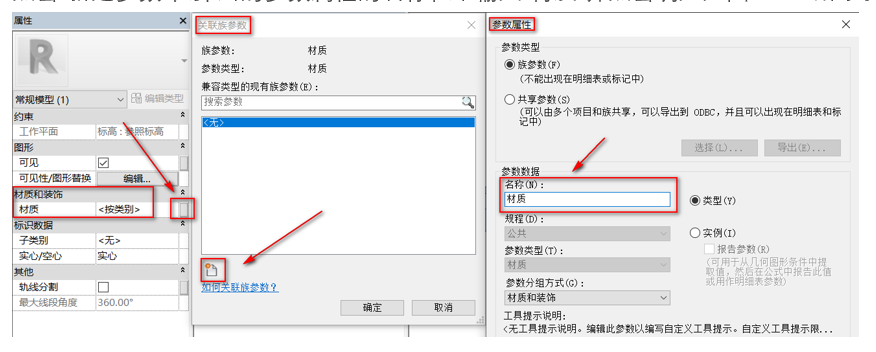

09. 选中模型并点击属性面板中材质的关联族参数，即可弹出“关联族参数”的窗口，再点击“新建参数”在弹出的参数属性的名称栏中输入“材质”并点击确定如图4.2-14所示。
图4.2-14

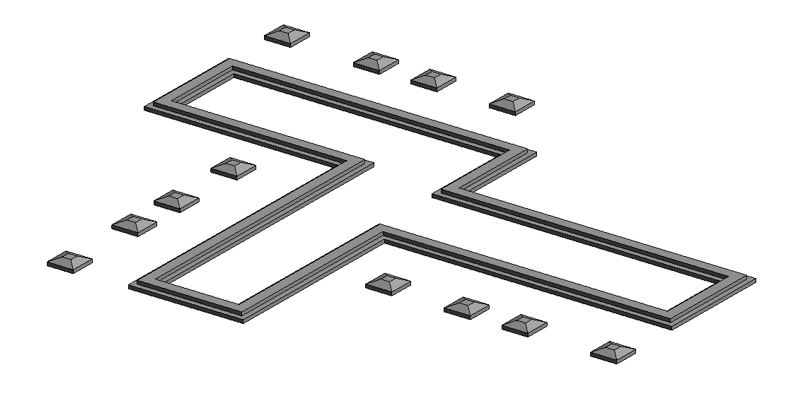

10.点击“完成模型”。进入三维视图，即可观察到所绘制的独立基础与条形基础，如图4.2-15所示

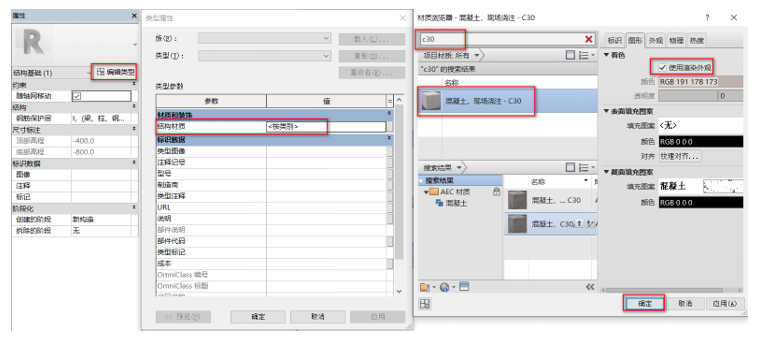

11.题目中要求基础采用C30混凝土，选中所绘制的条形基础，点击属性面板中的“编辑类型”即可弹出“类型属性”的窗口，点击结构材质左侧的“材质浏览器”即可弹出材质浏览器窗口，找到C30混凝土勾选“使用渲染外观”并点击确定，如图4.2-16所示。
图4.2-15
图4.2-16
12.重复上述操作，将独立基础的材质更改为C30混凝土，点击保存即可。
