4.1 标高与轴网

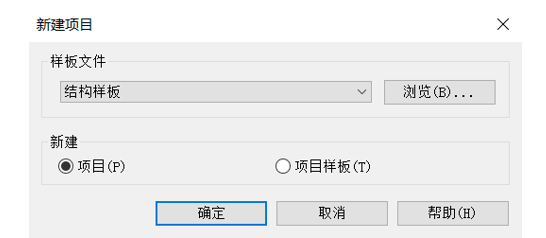

01.首先我们打开软件点击“文件”选项卡——“新建”——“项目”。在弹出的新建项目对话框中选择 “结构样板”并选择 “项目”，如图4.1-1所示。点击“打开”按钮，即可创建一个项目。创建新项目后，点击“文件”选项卡——“保存”—“项目”。将其保存相对应的文件夹中。
特别提示：保存族文件时，在保存面板中选择“选项”——“最大备份数”设置为小于3个备份数。
图4.1-1

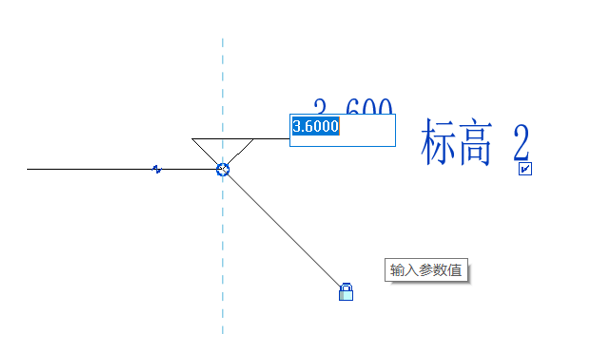

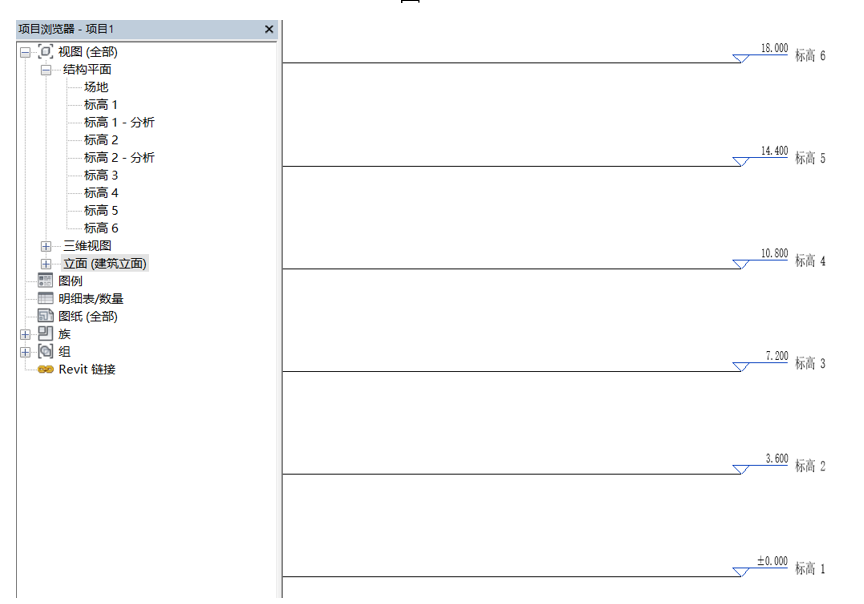

02.试题表面层高为3.6m，在项目浏览器中双击“立面-南”，打开南立面视图。点击“标高2”标高符号上的高程值，将其改为“3.600”，如图4.1-2所示，选中“标高2”，点击修改面板中的 “复制”或者“创建类似”依次绘制标高3，标高4，标高5，标高6它们之间的层高都为3.6m，，如图4.1-3所示。可修改其名称，在弹出“是否重新命名该视图”的对话框中，选择“是”，项目浏览器中的标高的视图名称将跟着变化（本题不做修改）
图4.1-2
图4.1-3

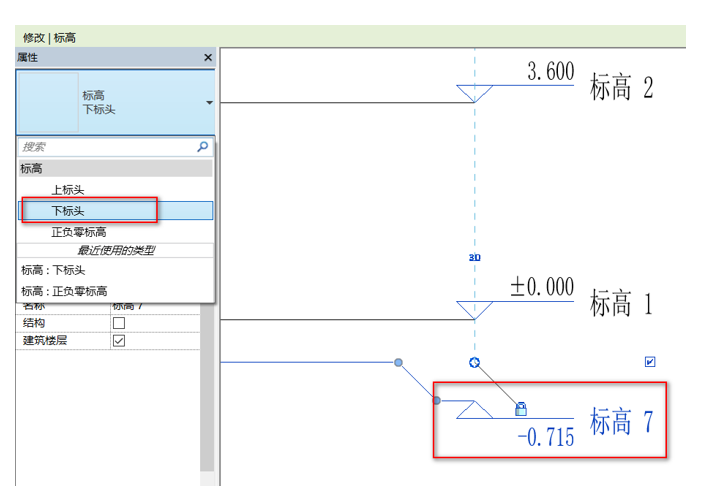

03.为了方便我们配筋，我们可以再绘制一个标高，可以从条形基础详图中得知基础处于“-0.800”的位置上，基础的保护层为25mm，基础上钢筋的直径为12mm。输入“=-0.800+0.025+0.006”来创建一个标高，（这个标高是否创建对后期的配筋并不影响）由于高程低于正负0.000，故将标高的样式改为“标高-下标头”，如图4.1-4所示。

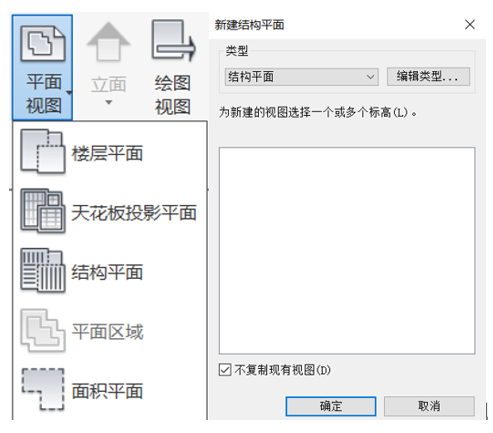

特别提示：在绘制项目标高过程中，如果采用复制或阵列等批量创建标高的方式，在项目浏览器中就不会自动创建相对应的平面视图，如果需要给对应标高添加楼层平面视图，可直接在视图命令中添加，点击 “视图”面板中 “平面视图”下拉列表里的 “结构平面”，在弹出的窗口中选需要创建的标高，在项目浏览器中就可以添加相应的平面视图，如图4.1-5所示。
图4.1-4
图4.1-5

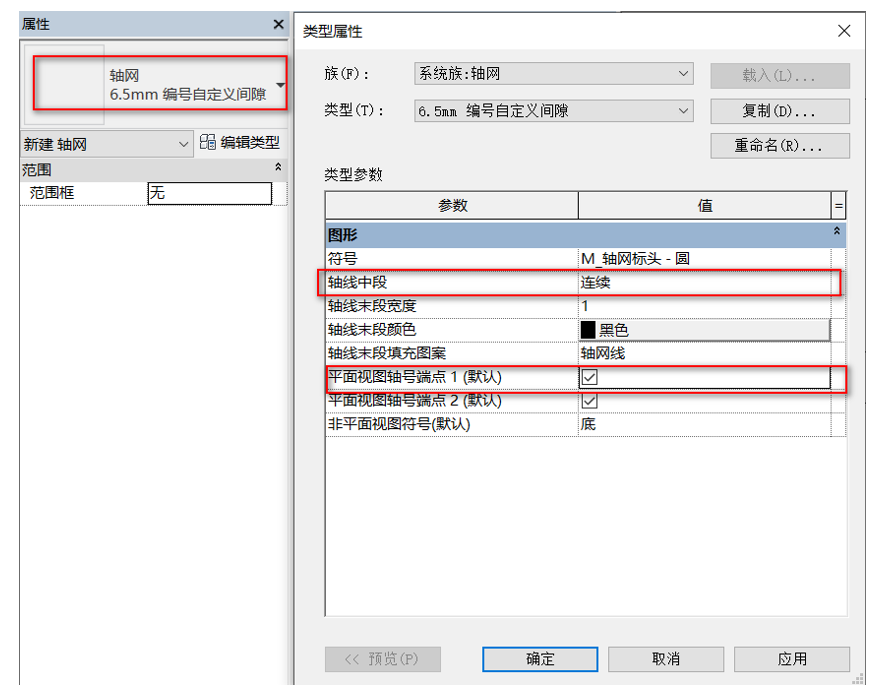

03. 点击“建筑”面板中的（轴网），在属性面板中将轴网更改为“6.5mm编号自定义间隙”，再点击“编辑类型”即可弹出“类型属性”的窗口，并将窗口中的轴线中段改为“连续”勾选平面视图轴号端点1。如图4.1-6所示
图4.1-6

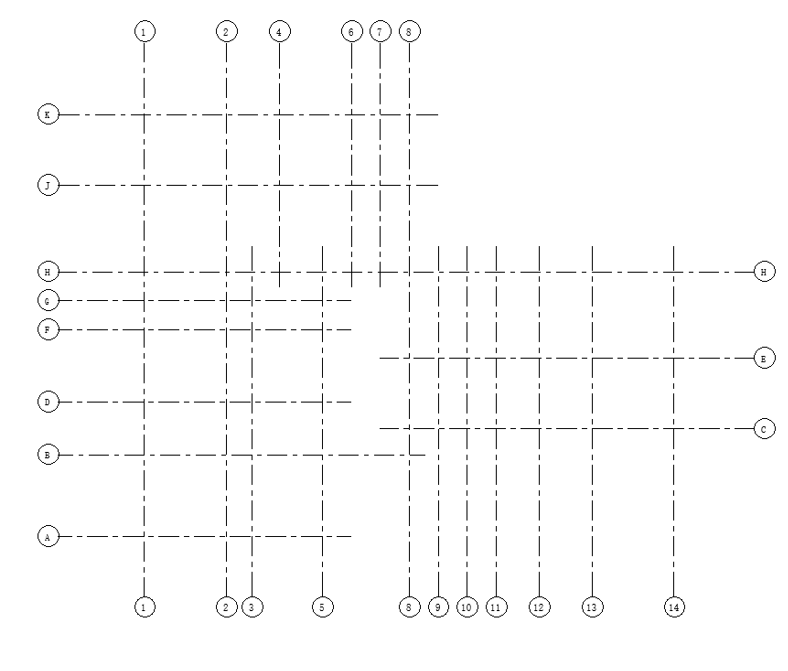

04.在出现的 “修改|放置轴网”面板中，选择 “线”的绘制方式，根据平面图所给的轴网来进行绘制。自左向右绘制1-14轴，自下而上绘制A-K轴，绘制完对轴网进行调整，即可获得如图4.1-7所示模型，点击保存。
特别提示：第一个轴线系统都会自动命名为1轴，故绘制A轴时，应移动鼠标到标头位置时，出现提示 “编辑参数”，点击标头，将轴号更改为A，接着继续绘制B，C轴线。
图4.1-7
