3.13 使用速博为项目柱添加钢筋
01.将“汇识A楼-第11章-创建结构楼梯”复制并重命名为“汇识A楼-第13章-创建钢筋”，将其打开。

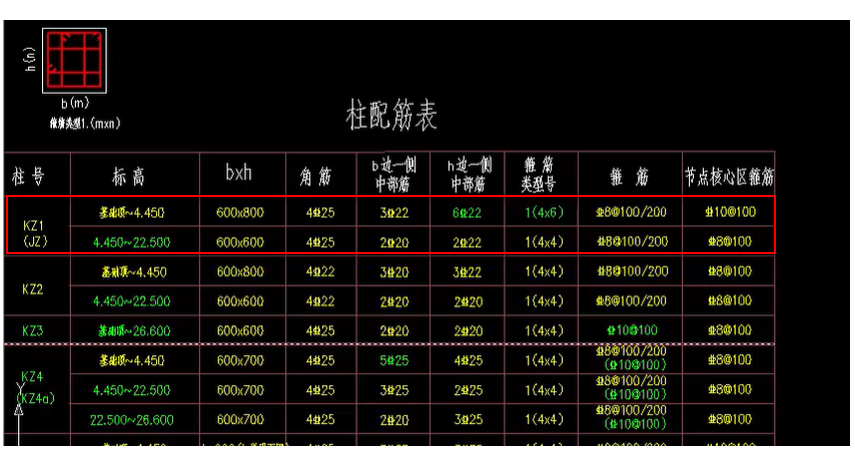

02.以“框架柱1”为实例来创建钢筋，根据“柱配筋表”来为“框架柱1”创建钢筋，如图3.13-1所示。
图3.13-1

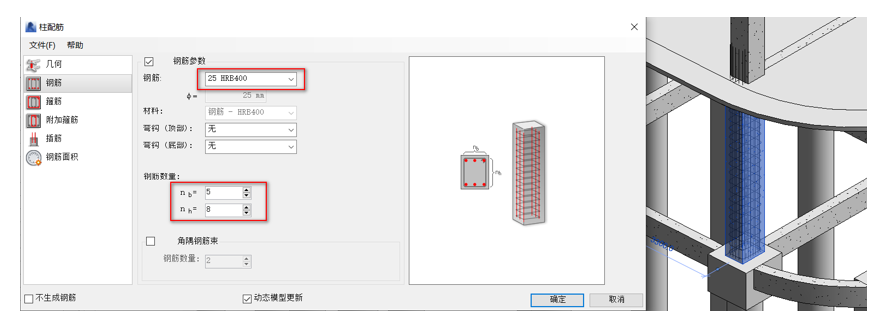

03.定义“钢筋”。单击“框架柱1”，在“Extensions”选项卡下点击“钢筋”下拉列表的“柱”，在弹出的“柱配筋”面板中，点击“钢筋”，在“钢筋”面板中进行编辑，点击“确定”即可完成“钢筋”的定义，如图3.13-2所示。
图3.13-2

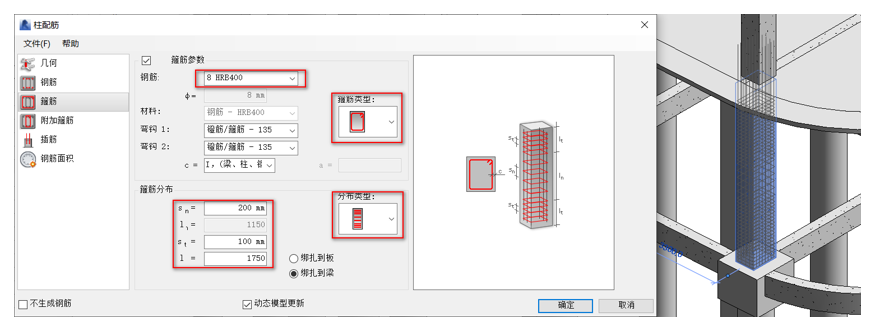

04.定义“箍筋”。在“Extensions”选项卡下点击“钢筋”下拉列表的“柱”，在弹出的“柱配筋”面板中，点击“箍筋”，在“箍筋”面板中进行编辑，其中加密区长度可参照“框架柱箍筋的加密区规定”，点击“确定”即可完成“箍筋”的定义，如图3.13-3所示。
图3.13-3

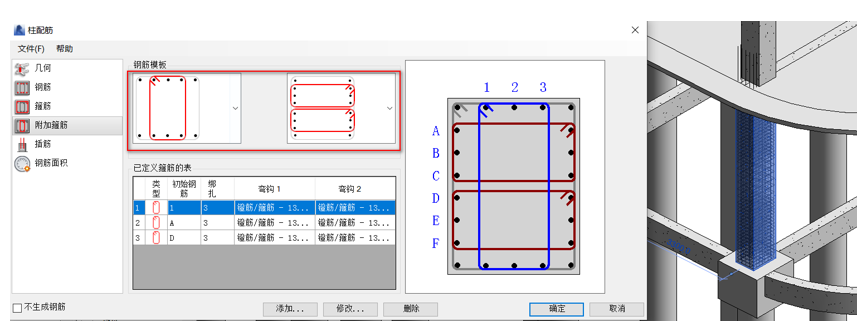

05.定义“附加箍筋”。在“Extensions”选项卡下点击“钢筋”下拉列表的“柱”，在弹出的“柱配筋”面板中，点击“附加箍筋”，在“附加箍筋”面板中进行编辑，点击“确定”即可完成“附加箍筋”的定义，如图3.13-4所示。
图3.13-4

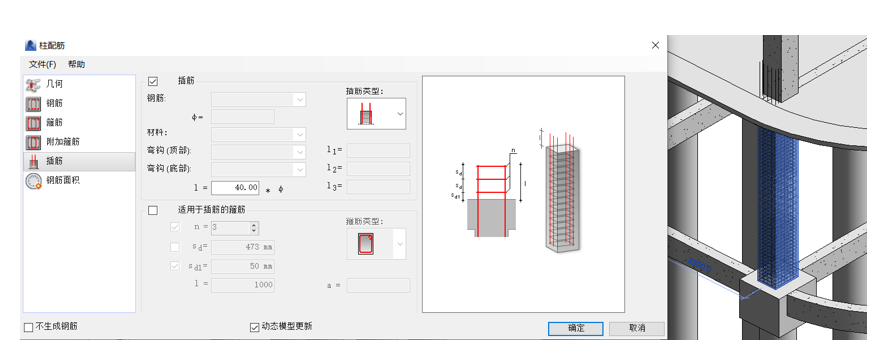

06.定义“插筋”。在“Extensions”选项卡下点击“钢筋”下拉列表的“柱”，在弹出的“柱配筋”面板中，点击“插筋”，在“插筋”面板中保持默认的信息，点击“确定”，如图3.13-5所示。
图3.13-5

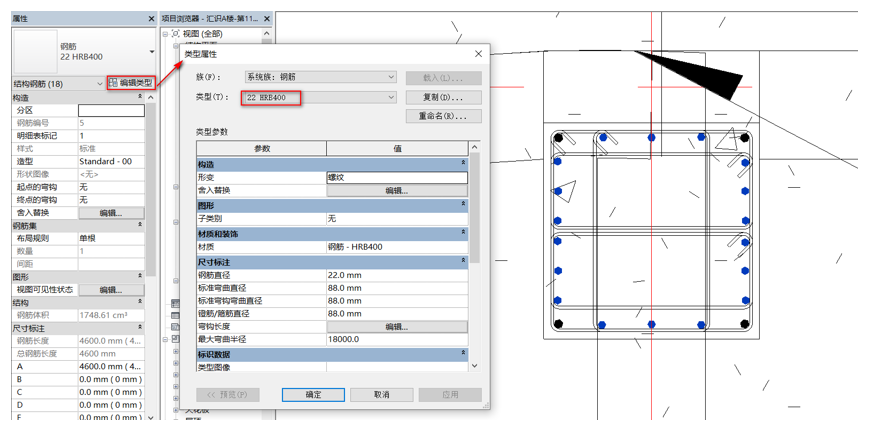

07.b边、h边的调整。切换到“1F”平面视图中，选择h边，在其“属性”面板下的“编辑类型”中，将其“类型”更改为“22 HRB400”，点击“确定”，如图3.13-6所示。
图3.13-6

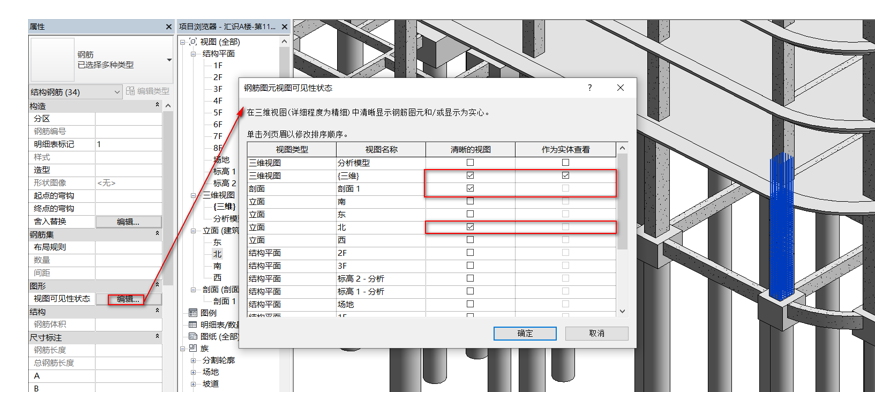

08.切换到“三维”视图中，框选“结构钢筋”，在其属性面板下点击“视图可见性状态”的编辑，在相应“视图类型”下勾选“清晰的视图”或“作为实体查看”，将其“详细程度”改为“精细”，“视觉样式”改为“着色”，如图3.13-7所示。
图3.13-7

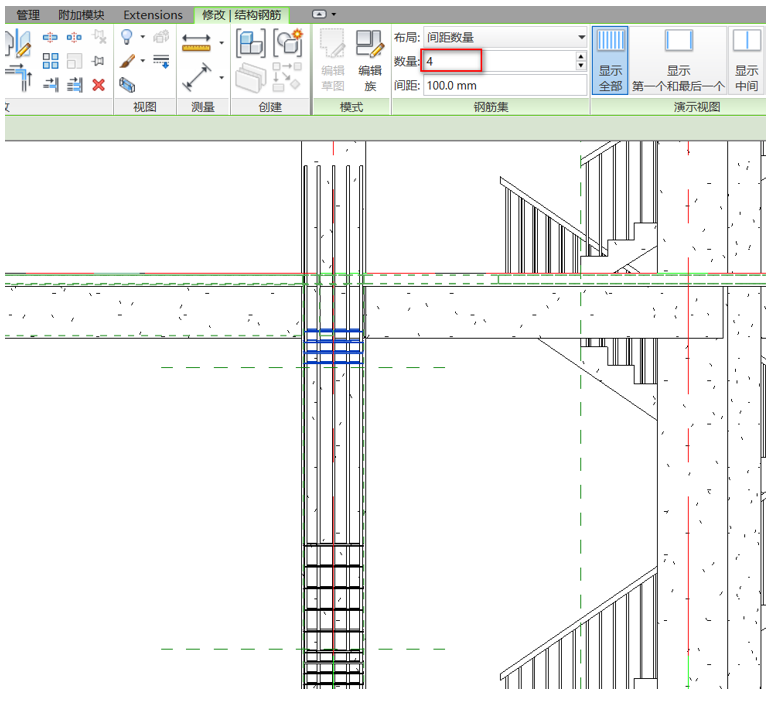

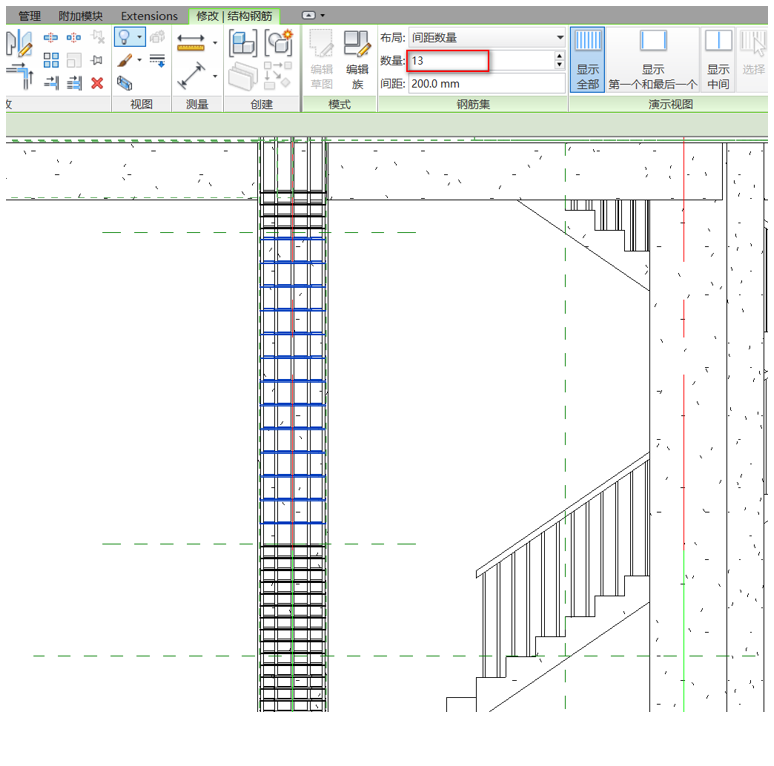

09.更改顶部、底部加密区的长度。切换到“北”立面视图中，在视图中创建两个参照平面，框选顶部加密箍筋，将其“钢筋集”面板中的“数量”改为“4”，并将其移动到适宜的位置，如图3.13-8所示，并将其“非加密区箍筋”的“钢筋集”面板中的“数量”改为“13”，如图3.13-9所示。
图3.13-8
图3.13-9

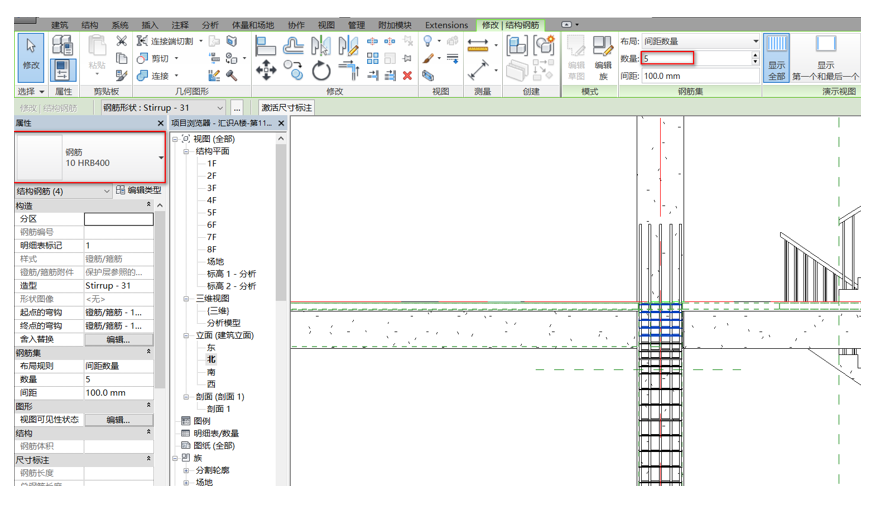

10.添加梁箍筋。将顶部加密箍筋复制到梁上，将其“钢筋集”面板中的“数量”改为“5”，并更改“箍筋类型”为“10HRB400”,如图3.13-10所示。
图3.13-10

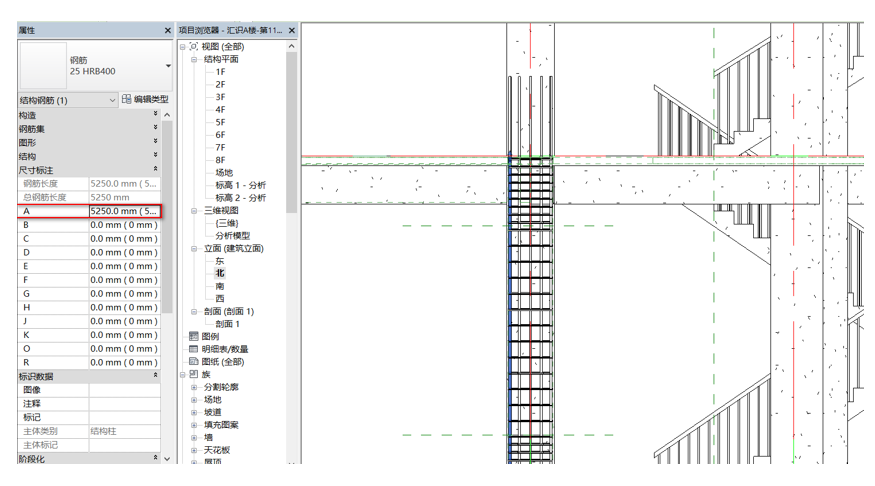

11.更改纵筋长度。选择需要更改长度的纵筋，在其属性面板下“尺寸标注”的“A”进行修改，并将修改好长度的纵筋移动到相应的位置上，如图3.13-11所示。
图3.13-11

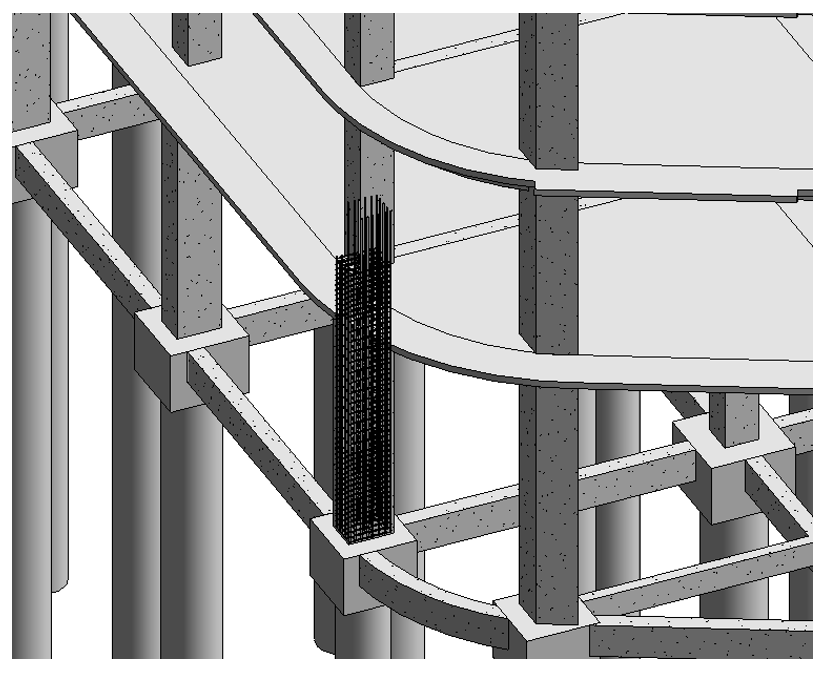

12.使用速博工具创建柱钢筋完成，如图3.13-12所示。
图3.13-12
注：框架柱箍筋的加密区规定。
首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
