BIM等级考试二级结构教程 | 3.12 速博工具简介

3.12 速博工具简介

Revit Extensions（速博钢筋插件）是Autodesk官方推出在Revit结构方面的功能补充，尤其是对结构主体配筋的功能大大改善了Revit构件配筋的效率，需要注意的是不同软件版本需要安装相应的速博工具版本。

01.安装好“速博”工具，使用“结构样板”样板新建项目。

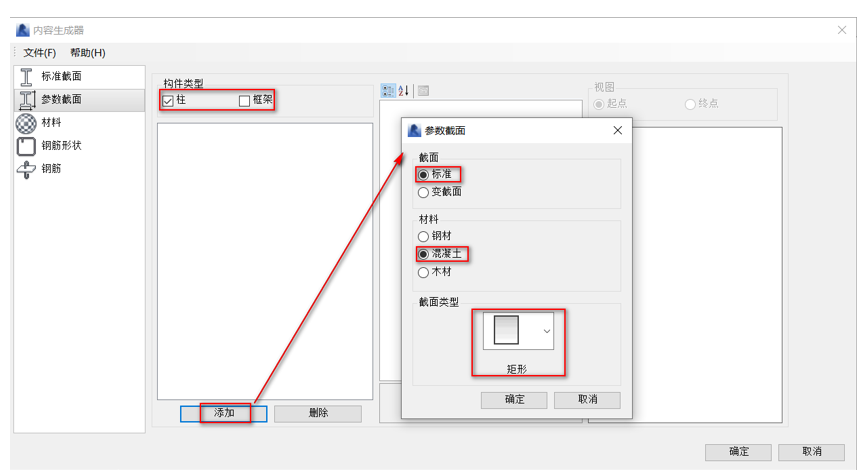

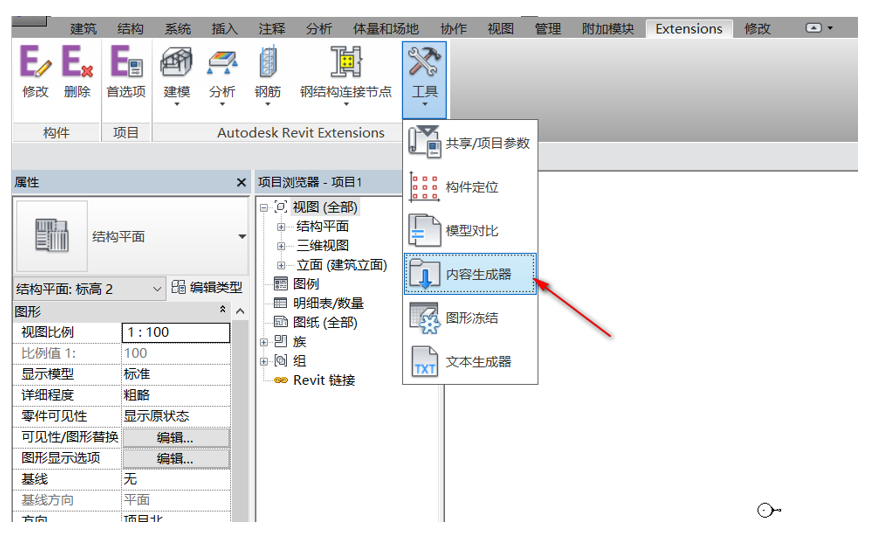

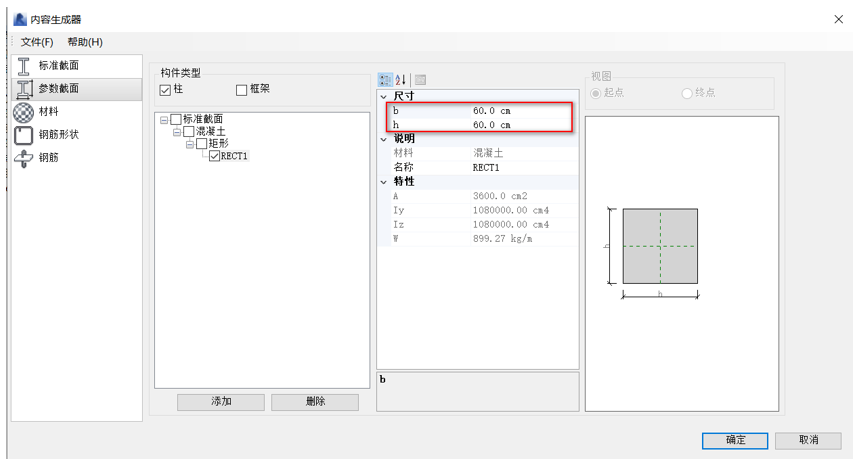

02.创建速博结构柱。在“Extensions”选项卡下点击“工具”下拉列表的“内容生成器”，如图3.12-1所示，在弹出来的“内容生产器”面板中点击“参数截面”，取消“框架”构件类型，点击“添加”，在其弹出来的面板中创建相应的结构柱“参数截面”，如图3.12-2所示，点击“确定”，即创建好结构柱，在其面板中可进行适当更改其尺寸，如图3.12-3所示。

图3.12-1

图3.12-2

图3.12-3

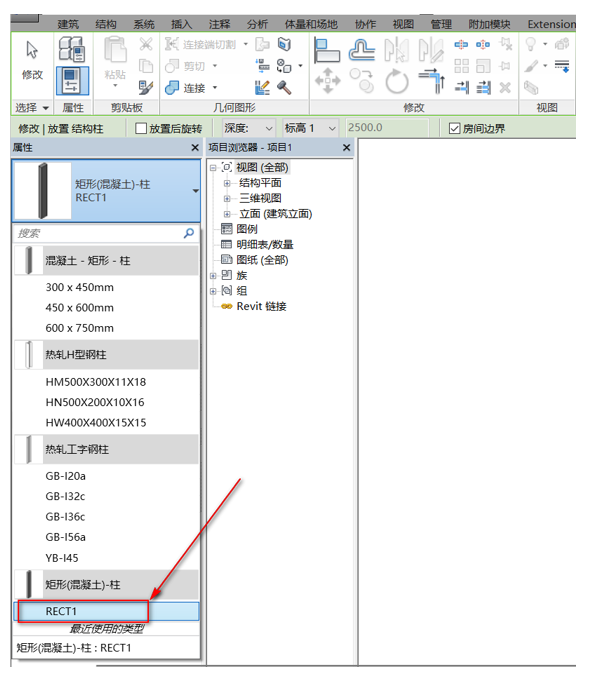

03.放置速博结构柱。在“结构”选项卡下点击“柱”，在其“属性”下拉列表中找到速博创建好的结构柱放置在平面上，如图3.12-4所示。

图3.12-4

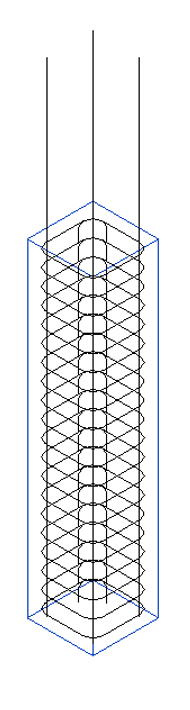

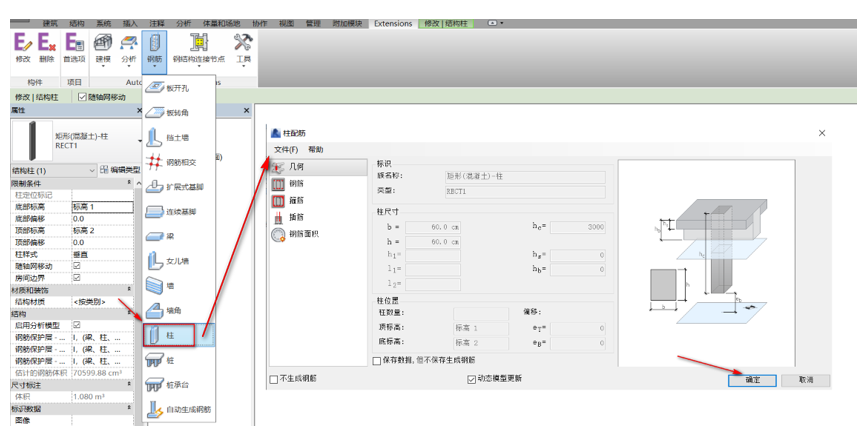

04.创建速博钢筋。切换到“三维”视图中，单击结构柱，在“Extensions”选项卡下点击“钢筋”下拉列表的“柱”进行配置钢筋，如图3.12-5所示，在弹出的“柱配筋”面板中，保持默认的信息，点击“确定”，即可生产为结构柱配置的钢筋，如图3.12-6所示。（注：在“速博”工具中，不仅能为速博创建的柱主体创建钢筋，还能为revit自带工具所创建的柱主体创建钢筋）

图3.12-5

图3.12-6
