3.9 区域钢筋
使用区域钢筋工具可在楼板、墙体、基础底板及其它混凝土主体中放置大量间隔均匀的钢筋。

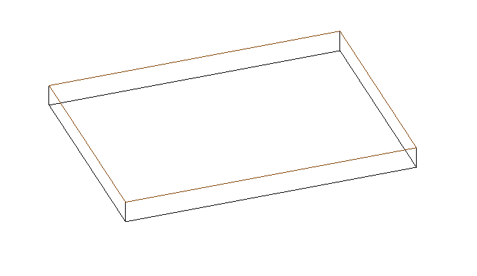

01.新建“结构样板”项目，创建“楼板” ，切换到“三维”视图，如图3.9-1所示。
图3.9-1

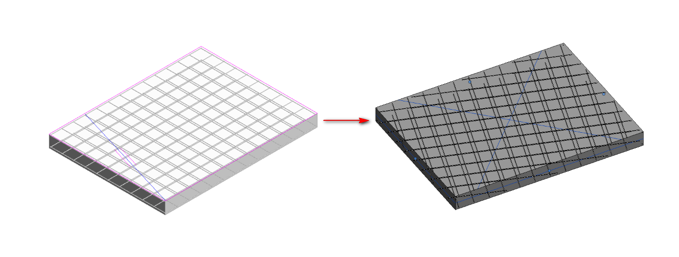

02.在“结构”选项卡下的“钢筋”面板点击“区域”，接着选择需要配置钢筋的主体，在区域钢筋的绘制面板中选择相应的工具进行绘制区域钢筋的边界线，点击“完成”，如图3.9-2所示。
图3.9-2

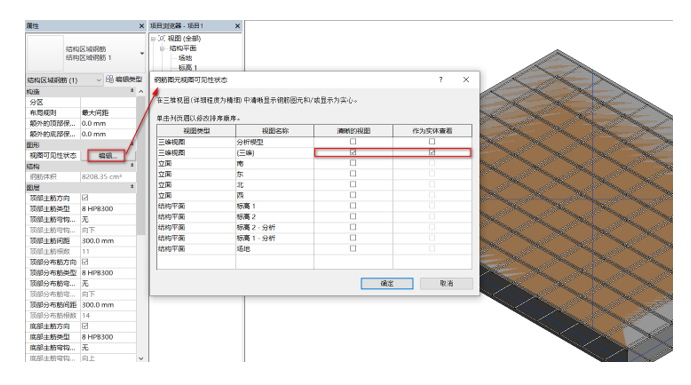

03.修改可见性。选择区域钢筋，在其属性面板下点击“视图可见性状态”的编辑，在相应“视图类型”下勾选“清晰的视图”或“作为实体查看”，将其“详细程度”改为“精细”，“视觉样式”改为“着色”，如图3.9-3所示。
图3.9-3
04.区域钢筋实例属性。在其区域钢筋属性面板下：
布局规则：指定钢筋布局的类型。 选择“最大间距”或“固定数量”。
附加的顶部/外部保护层偏移：指定与顶部/外部钢筋保护层的附加偏移。 这允许在不同的区域钢筋层一起放置多个钢筋图元。

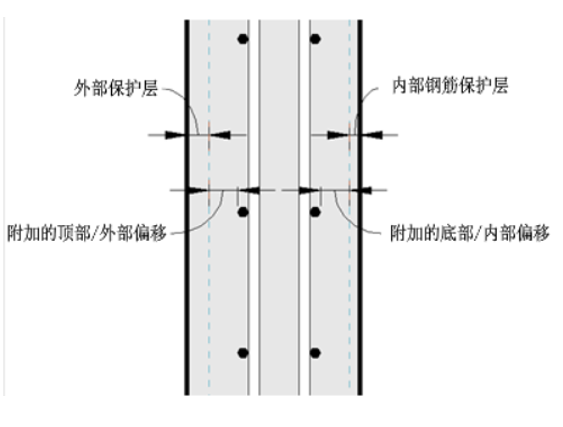

附加的底部/内部保护层偏移：指定与底部/内部钢筋保护层的附加偏移。 这允许在不同的区域钢筋层一起放置多个钢筋图元，如图3.9-4所示。
图3.9-4
视图可见性状态：访问钢筋视图可见性状态。 单击“编辑”可编辑视图或状态。
钢筋体积：计算并显示钢筋体积（只读）。
顶部主筋方向：在该层中创建钢筋。 清除该框可在该层中禁用钢筋。
顶部主筋类型：指定在主筋方向上放置的钢筋的类型。
顶部主筋弯钩类型：指定在主筋方向上放置的钢筋的弯钩类型。
顶部主筋弯钩方向：指定在主筋方向上放置的钢筋的弯钩方向。
顶部主筋间距：指定在主筋方向上放置钢筋的间距。 可以使用“最大间距”的“布局规则”访问该参数。
顶部主筋条数：指定钢筋中钢筋实例的个数。 可以使用“固定数量”的“布局规则”访问该参数。
顶部分布筋、底部主筋、底部分布筋如顶部主筋所述。

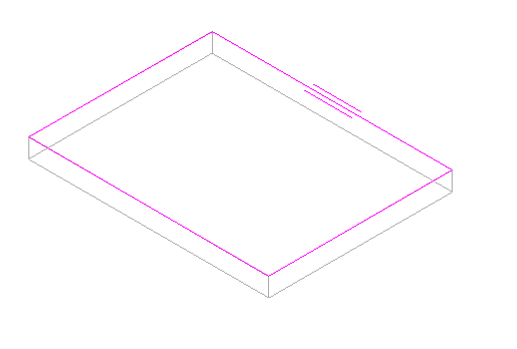

05.更改主筋方向。选择区域钢筋，点击“模式”面板中的“编辑边界”，在其“绘制”面板中单击“主筋方向”，在区域钢筋中拾取或绘制一条边为所需要的主筋方向，点击“完成”，即生成沿着所拾取或绘制的边为区域钢筋的主筋方向，如图3.9-5所示。
图3.9-5
