BIM等级考试二级结构教程 | 3.8 创建钢筋形状族

3.8 创建钢筋形状族

Ⅰ.绘制箍筋

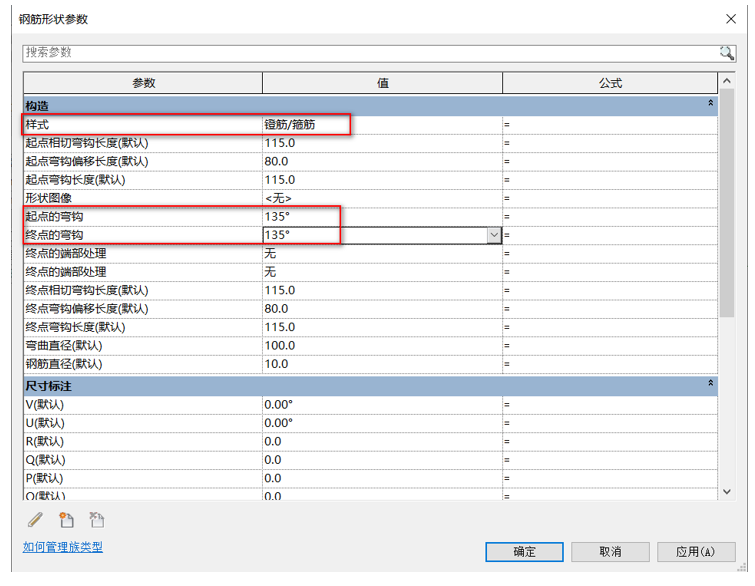

01.新建“钢筋形状样板-CHN”族，设置其“族类型”，如图3.8-1所示。

图3.8-1

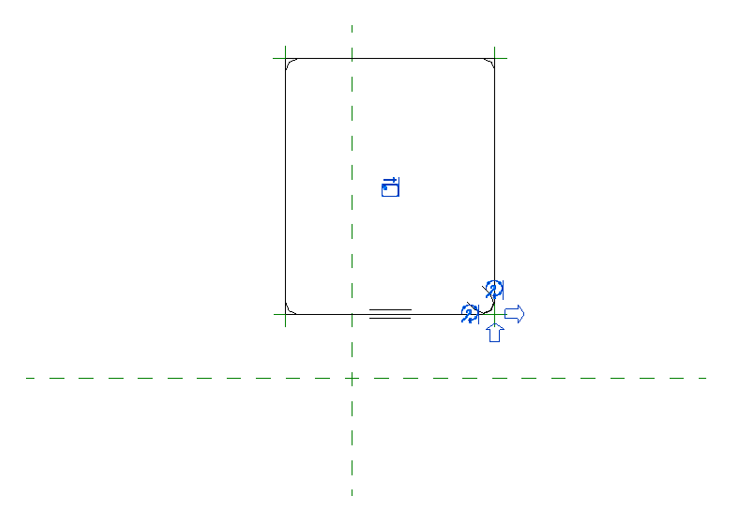

02.在“创建”选项卡下点击“钢筋”的“绘制”面板进行绘制钢筋轮廓，如图3.8-2所示。

图3.8-2

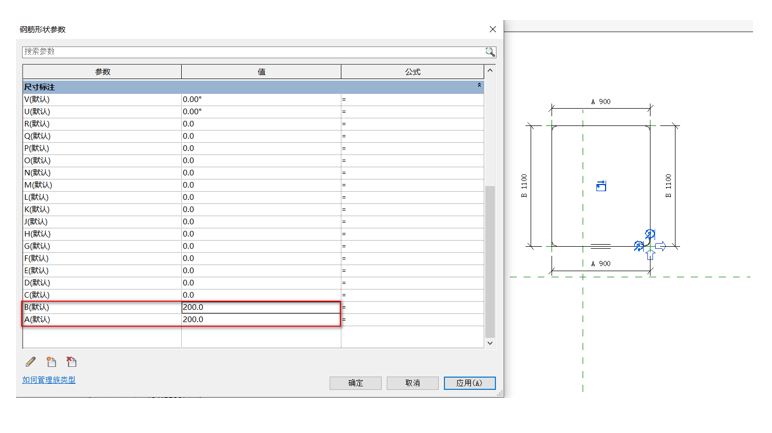

03.对“箍筋”进行标注，并赋予“A”、“B”的参数标签，如图3.8-3所示，当“创建”选项卡下的“形状状态”灰显时，钢筋可使用。

图3.8-3

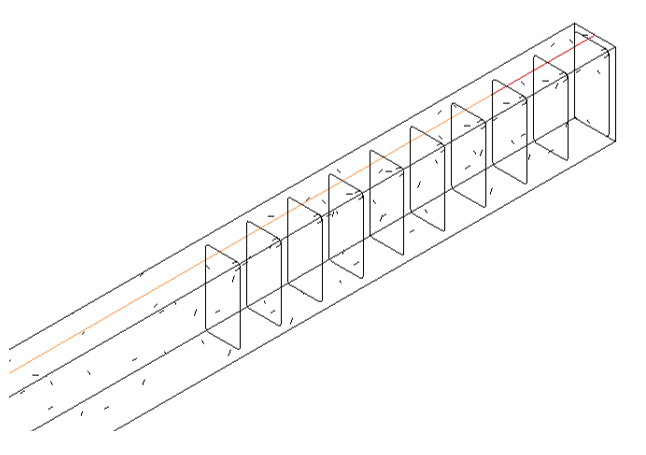

04.新建“结构样板”项目，创建“梁”，并创建“剖面1”，切换到“剖面1”，将绘制好的钢筋载入项目中，如图3.8-4所示。

图3.8-4

Ⅱ.绘制吊筋

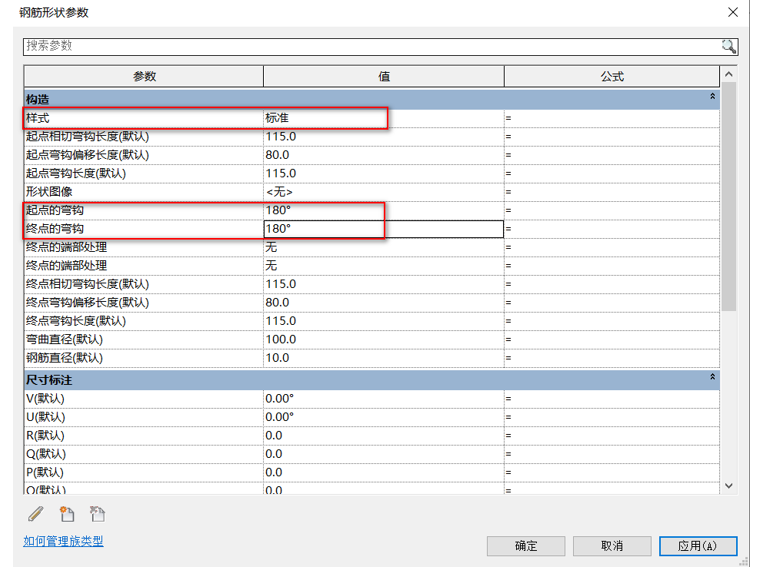

01.新建“钢筋形状样板-CHN”族，设置其“族类型”，如图3.8-5所示。

图3.8-5

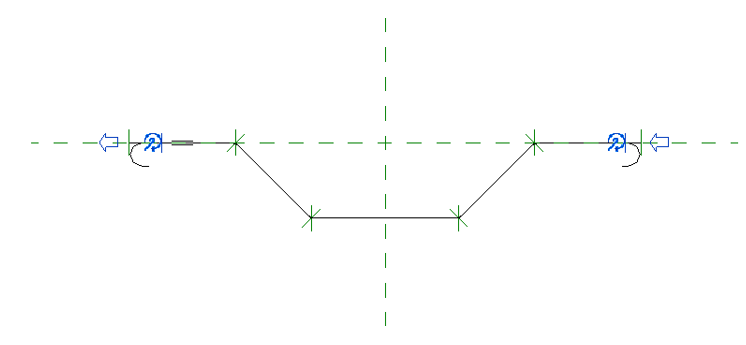

02.在“创建”选项卡下点击“钢筋”的“绘制”面板进行绘制吊筋轮廓，如图3.8-6所示。

图3.8-6

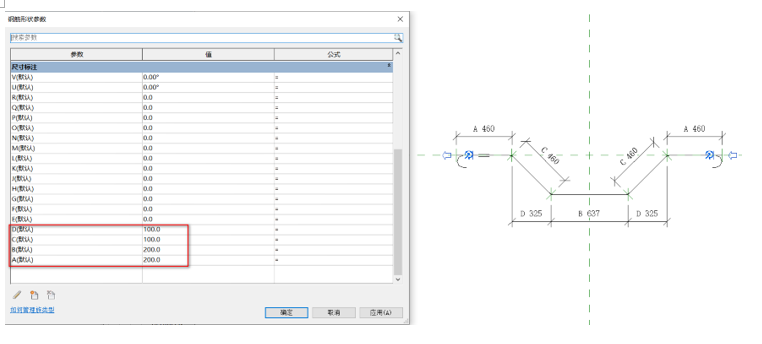

03.对“箍筋”进行标注，并赋予“A”、“B”、“C”、“D”的参数标签，如图3.8-7所示，当“创建”选项卡下的“形状状态”灰显时，钢筋可使用。

图3.8-7

04.新建“结构样板”项目，创建“梁”，并创建“剖面1”，切换到“剖面1”，将绘制好的钢筋载入项目中，如图3.8-8所示。

图3.8-8

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
