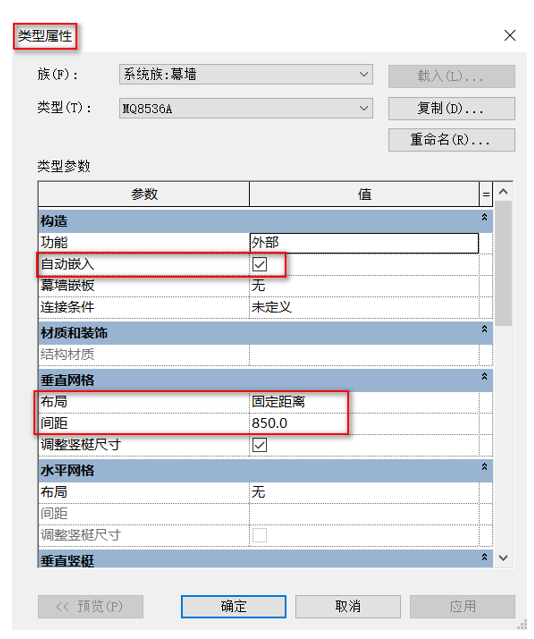

10. 点击“建筑”面板中的“墙”下拉列表的“墙：建筑”，在类型选项中下拉列表找到“幕墙”。点击“编辑类型”，在弹出的窗口中点击“复制”，在弹出的名称窗口中输入“MQ8536A”。在“编辑类型”的窗口中勾选“自动嵌入”并将垂直网络中的布局改为“固定数量”，间距改为“850”如图4.6-12所示。
图4.6-12

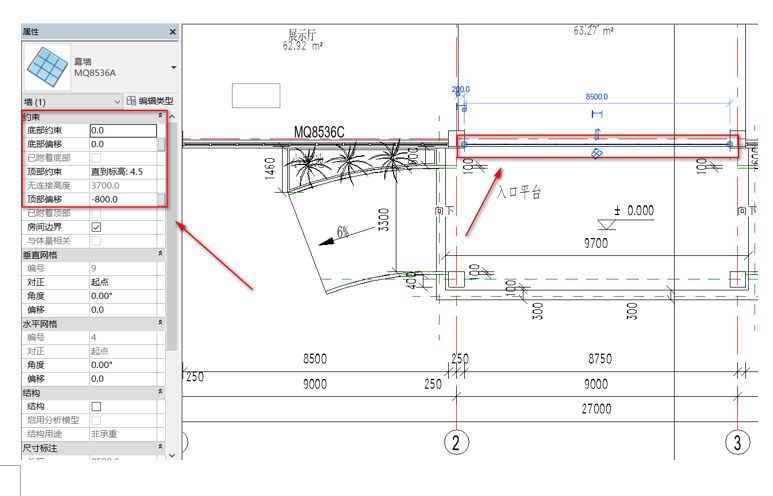

11.将属性面板中的约束条件的底部约束改为0.0，底部偏移改为0.0，顶部约束改为4.5，顶部偏移改为-800，在2轴~3轴之间绘制长度为8500的MQ8536A，如图4.6-13所示。
图4.6-13

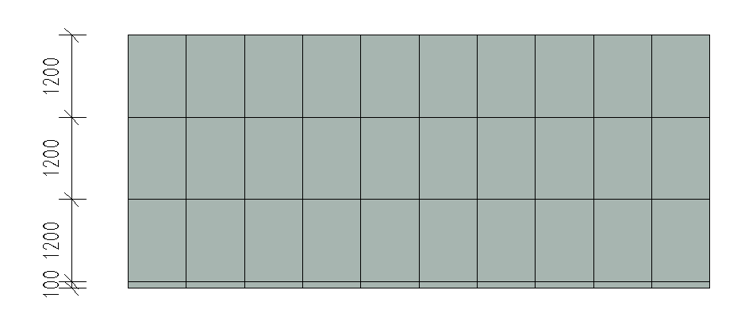

12. 进入‘’南”立面视图，选中MQ8536A，在视图控制栏中，点击“临时隐藏/隔离”，然后选中“隔离图元”，可适当更改其“视觉样式”。点击“建筑”面板中的“幕墙网格”，在“修改”面板中选择“全部分段”，为其添加水平网格，如图4.6-14所示。
图4.6-14

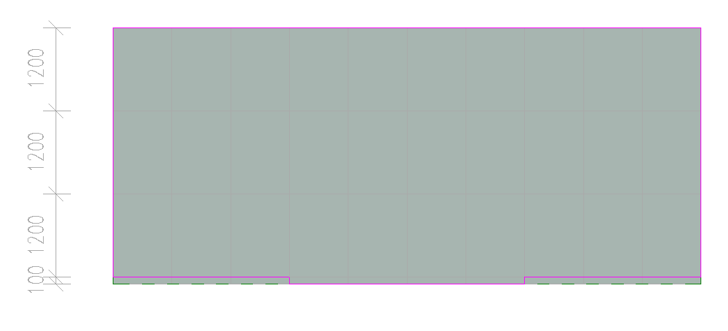

13.再次选中所绘制的MQ8536A，点击“修改”面板中的“编辑轮廓”将原有的轮廓改为图4.6-15所示，并点击完成编辑。
图4.6-15
14.删除多余的水平网格。点击MQ8536A上的水平网格，绘图区上方命令栏出现的“修改”面板，点击“添加/删除线段”，依次点击需要删除的幕墙网格线，【Esc】键退出修改模式时，显示中断的网格线已被删除，如图4.6-16所示。
图4.6-16

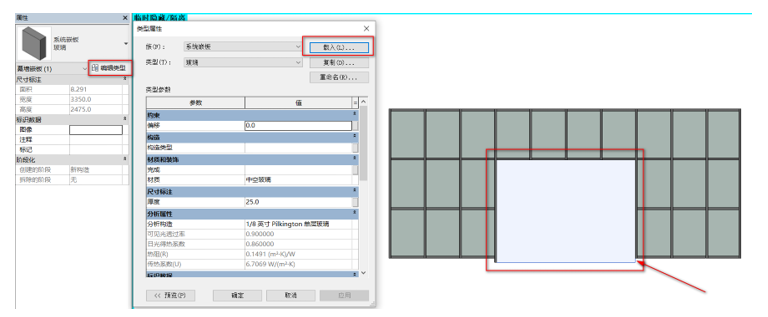

15. 点击“建筑”面板中的“竖梃”，在类型选项中下拉列表找到“矩形竖梃100x60mm” 在“修改”面板上选择“网格线”或“单段网格线”为幕墙添加竖梃。利用tab键选中需要更改为门的嵌板，选中后点击“属性”面板中的“编辑类型”，即可弹出“类型属性”的窗口，点击载入，如图4.6-17所示。
图4.6-17

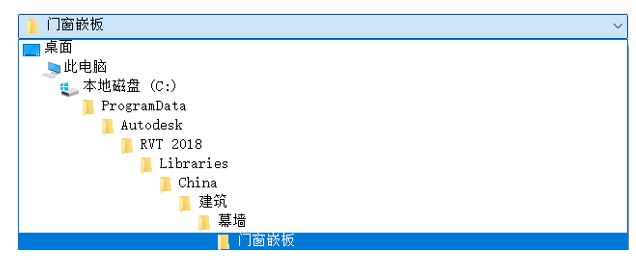

16.再弹出的“打开”窗口，按图4.6-18所示的路径中找到“门嵌板-四扇推拉无框铝窗”点击打开。即可获得图4.6-19，图4.6-20所示模型。
图4.6-18

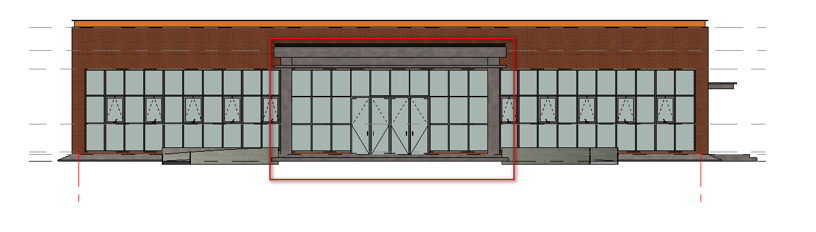

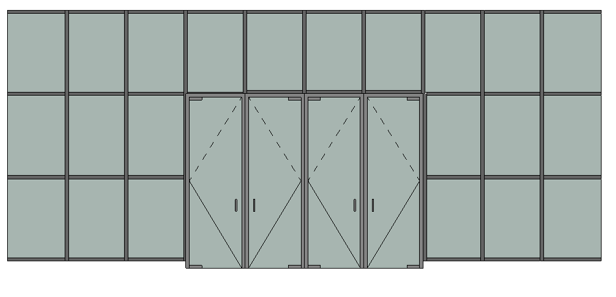

图4.6-19
图4.6-20
