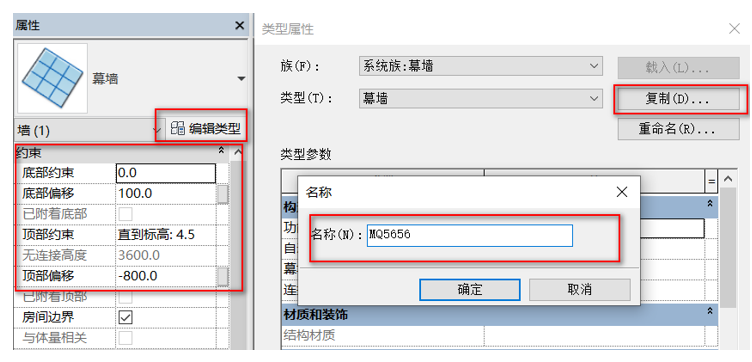

01.进入0.0楼层平面视图，点击“建筑”面板中的“墙”下拉列表的“墙：建筑”，在类型选项中下拉列表找到“幕墙”。点击“编辑类型”，在弹出的窗口中点击“复制”，在弹出的名称窗口中输入“MQ5636”，如图4.6-1所示。
图4.6-1

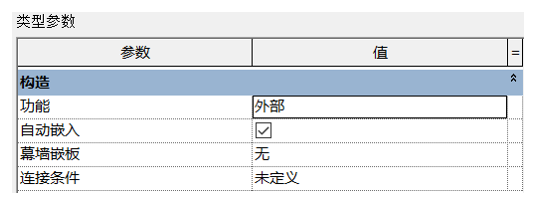

02.编辑幕墙属性参数，点击属性面板中的“编辑类型”，勾选“自动嵌入”功能，保证幕墙与墙体重叠部分会自动为墙体开洞口，如图4.6-2所示。将属性面板中的约束条件的底部约束改为0.0，底部偏移改为100，顶部约束改为4.5，顶部偏移改为-800，确保满足题目中MQ5636的要求，如上图4.6-1所示。
图4.6-2

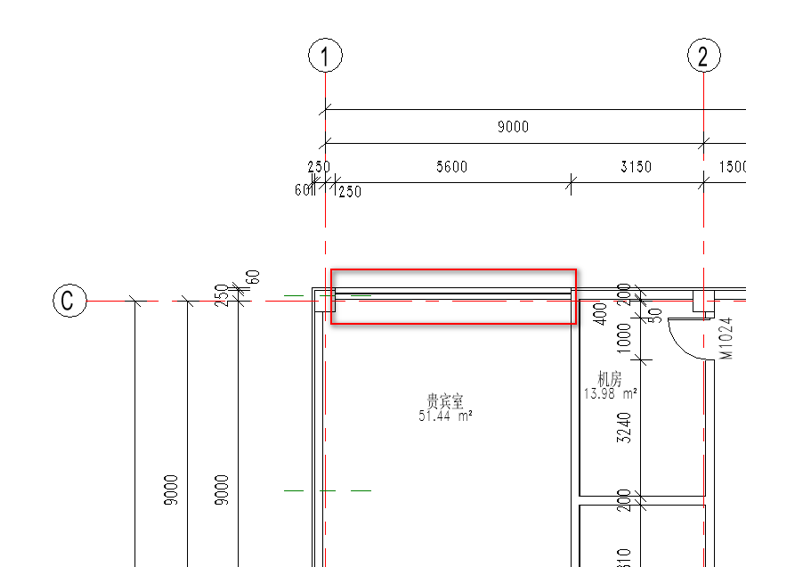

03.沿着C轴上的墙体绘制长度为5600mm的MQ5636，如图4.6-3所示。
图4.6-3

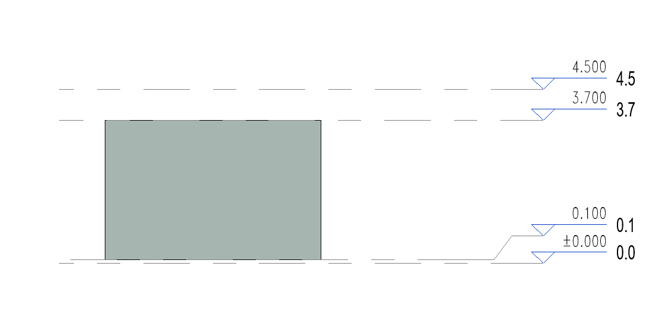

04.进入‘’北”立面视图，为了便于绘制幕墙网格，需将MQ5636先隔离出来。选中MQ5636，在视图控制栏中，点击“临时隐藏/隔离”，然后选中“隔离图元”，并点击“视觉样式”，然后可选择“着色，一致颜色，真实”方便观察，如图4.6-4所示。
图4.6-4

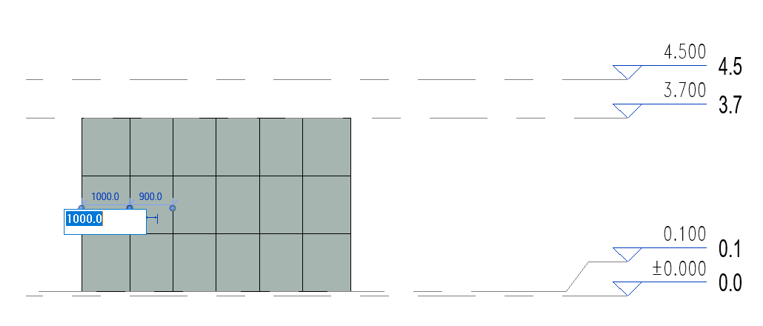

05.点击“建筑”面板中的“幕墙网格”，在“修改”面板中选择“全部分段”，沿着墙体边缘放置光标，会出现一条临时网格线以及临时尺寸标注，点击以放置网格线并在临时尺寸上修改网格间距，放置完竖向网格线后放置水平网格线，如图4.6-5所示
图4.6-5

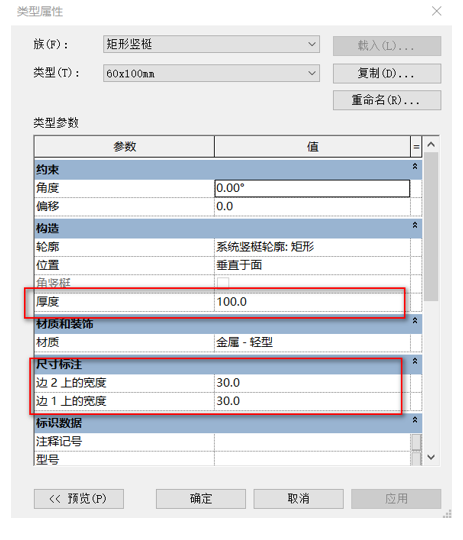

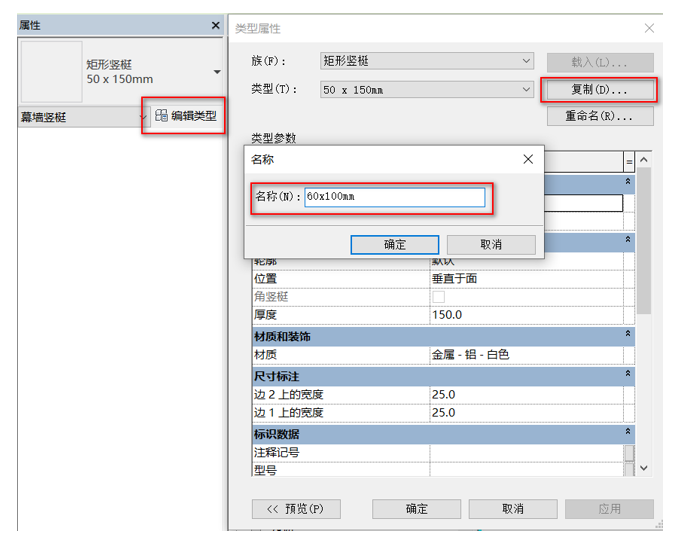

06. 点击“建筑”面板中的“竖梃”，点击“编辑类型”，在弹出的窗口中点击“复制”，在弹出的名称窗口中输入“60x100mm”，如图4.6-6所示。并将“类型属性”窗口中的厚度改为100，边2上的宽度与边1上的宽度改为30，点击确定即可，如图4.6-7所示。
图4.6-6
图4.6-7

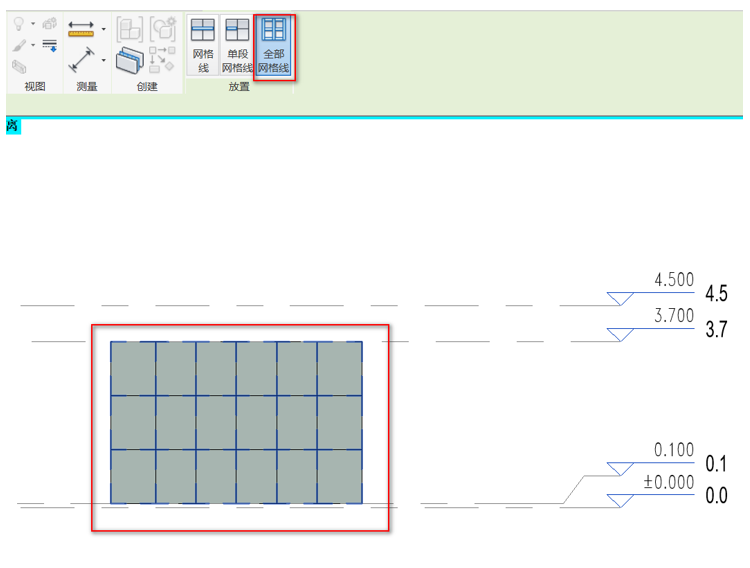

07.在“修改”面板上选择“全部网格线”并选中所绘制的幕墙，如图4.6-8所示。
图4.6-8

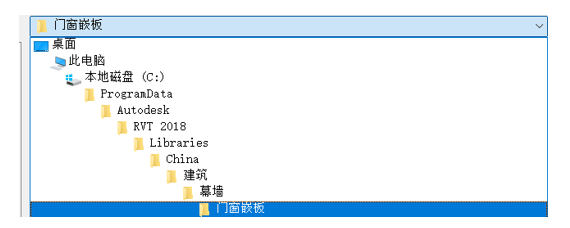

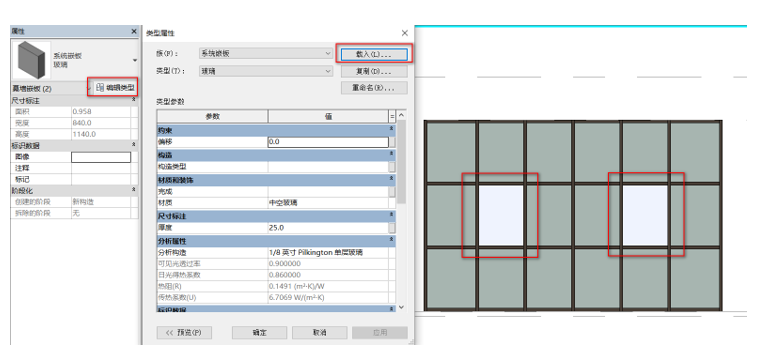

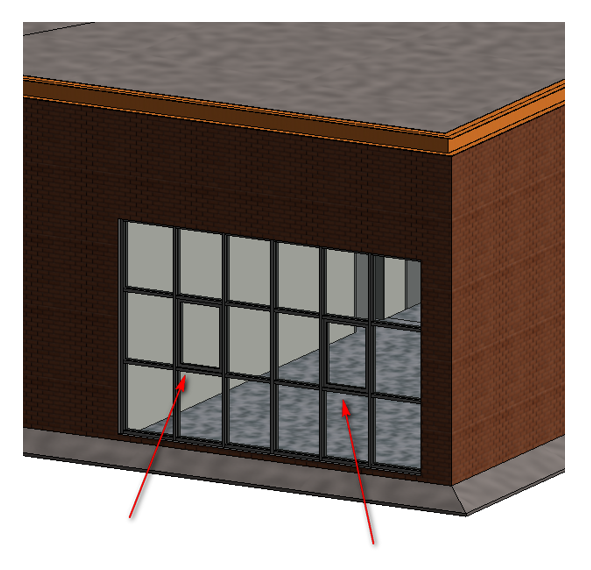

08.利用tab键选中需要更改为窗的嵌板，选中后点击“属性”面板中的“编辑类型”，即可弹出“类型属性”的窗口，点击载入，如图4.6-9所示。即可弹出“打开”窗口，在图4.6-10所示的路径中找到“窗嵌板-上悬无框铝窗”点击打开。即可获得图4.6-11所示模型。
09.与创建“MQ5636”相同，创建MQ8536B，MQ8536C等。
图4.6-9
图4.6-10
图4.6-11
