Revit 教程 | Revit在空调水系统的深化设计与施工管控

发布于：2026-05-10 22:51:51

首页/技术分享/Revit

收藏

4

网友投稿

在机电管线综合专业中，空调水系统一个重要的子系统，今天我们抽时间来聊聊如何用Revit来进行空调水系统的深化设计与施工管控。

Revit在空调系统的深化设计与施工阶段，核心价值是三维可视化、专业协同、碰撞监测、精准出图、预制加工与施工指导，将传统二维图纸转化为可施工、可管理的数字化模型，大幅度减少错漏碰缺与返工。

一、深化设计阶段：精准建模与专业协同

1.1.三维建模与系统搭建

1.1.1.系统分类：按冷冻水供/回水、冷却水供/回水、冷凝水、热水供/回

水建立Revit管道系统，区分颜色、线型、材质与标高。

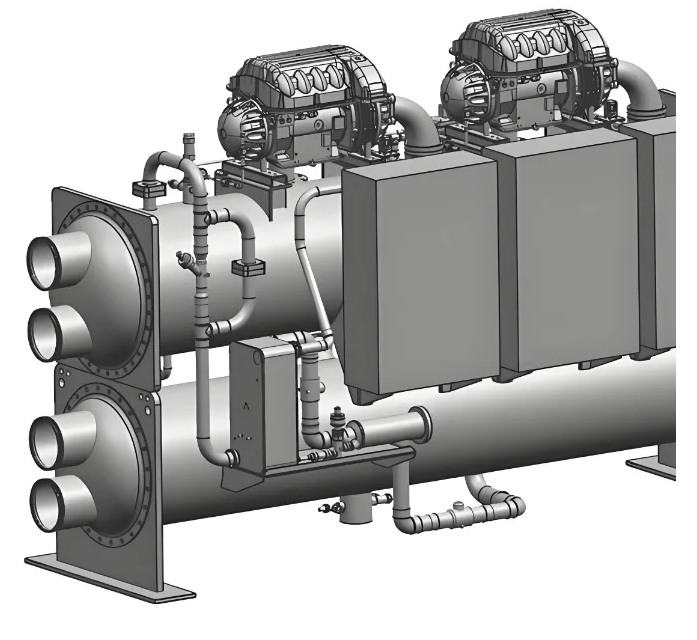

1.1.2.设备建模：冷水机组、水泵、分集水器、风机盘管、空调机组、换热

器、阀门、过滤器、软接头等，载入或自定义参数化族，精准尺寸、接

口、链接方向。

1.1.3.管道布置：按平面图、系统图、标高、坡度（冷凝水≥0.5%）建模，

自动生成弯头、三通、变径、立管、横平竖直、间距规范、满足保温与检

修空间。

1.3.4.批量链接：用插件批量风机盘管、空调机组与水管，自动匹配管径、

流向、阀门、效果远高于CAD.

2.水力计算与管径优化

1.2.1.Revit内置或结合鸿业、天正等插件自动水力计算：流量、流速、比摩阻、压降、管径选型。

1.2.2.按设计规范（如比摩族控制在80~300Pa/m）自动优化管径，保证流量平衡、减少能耗。

3.管线综合与碰撞监测

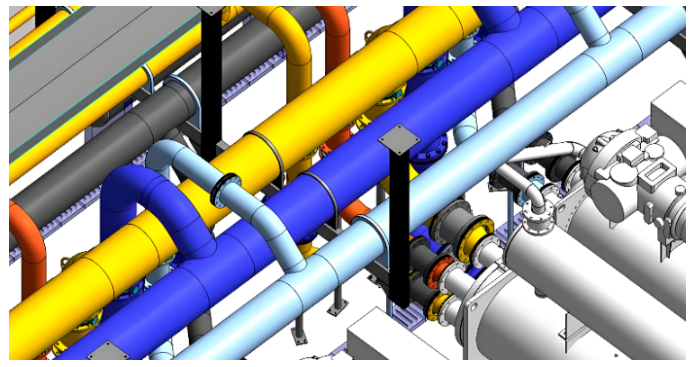

1.3.1.整合建筑、结构、电气、消防、弱电模型，进行硬碰撞（实体干涉）、软碰撞（净距不足）、标高冲突检查。

1.3.2.重点解决：水管与梁/柱/墙/、水管与风管/桥架/喷淋、水管与水管交叉、机房密集区、管井、吊顶空间。

1.3.3.优化原则：小管让大管、有压让无压、电上水下、风水并行、预留检修与保温空间。

4.机房与管井深化（核心难点）

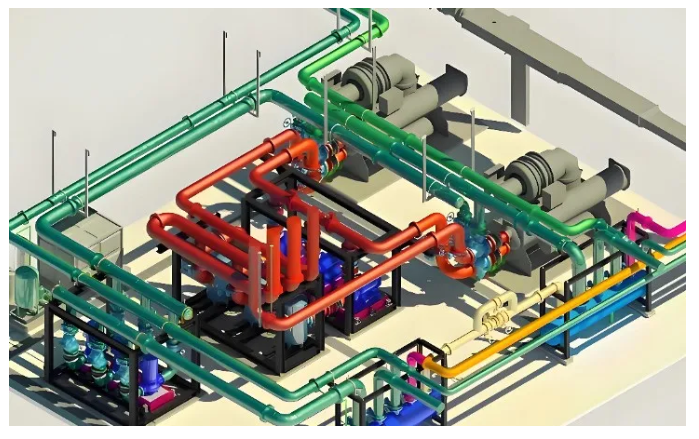

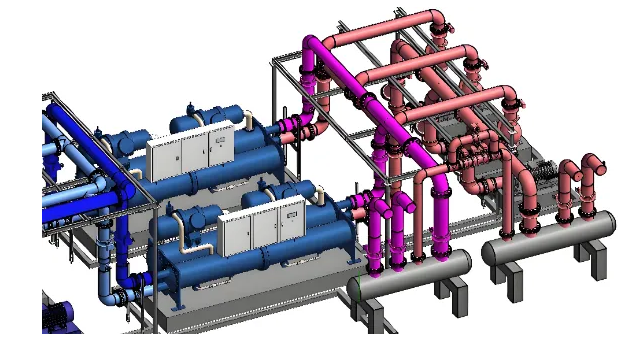

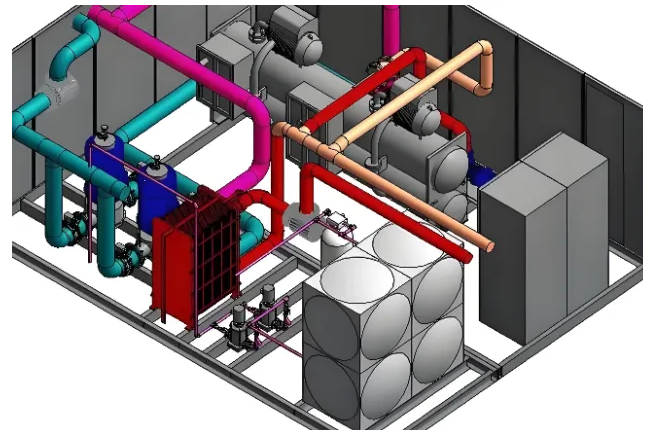

1.4.1.机房：设备定位、管路走向、阀门仪表布置、支架排布、检修通道、操作面、减震降噪、管道坡度。

1.4.2.管井：立管定位、支管引出、支架、检修空间、穿楼板/墙套管与封堵。

5.细部节点与出图

1.5.1.生成平面图、系统图、剖面图、大样图、抽测图、材料清单

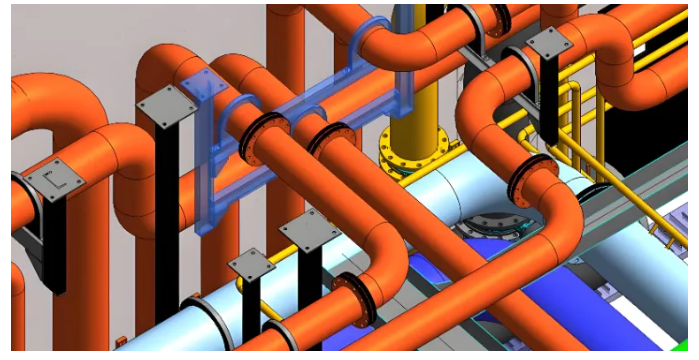

1.5.2.标注：管径、标高、坡度、系统编号、阀门型号、长度、保温厚度、支吊架位置。

1.5.3.变更：模型修改后所有视图、图纸、工程量自动同步，保证一致性。

二、施工阶段：模型指导落地与高效管理

2.1.施工交底与可视化沟通

2.1.1.用三维模型、剖面、漫游向施工队直观讲解走向、标高、连接、避让、坡度、检修要求，减少理解偏差

2.1.2.复杂节点（机房、管井、交叉处）除大样图与3D视图，指导现场安装。

2.2.预制加工与精准下料

2.2.1.模型1:1精准尺寸，导出管道单线图/抽测图、材料清单、长度、弯头/三通数量，支持工厂预制、现场拼装。

2.2.2.大管径、复杂机房、标准层批量预制，提高质量、缩短工期、减少切割浪费。

2.3.施工模拟与进度管控

2.3.1.模型关联进度计划，模拟管道安装顺序、立管/支管/设备安装逻辑、与其他专业穿插。

2.3.2.优化工期、避免工序冲突、资源调配更合理。

2.4.材料管理与成本控制

2.4.1.自动统计各规格管道、阀门、管件、保温、支架工程量，精准采购、减少库存与损耗。

2.4.2.变更后工程量自动更新，便于签证、结算与成本控制。

2.5.现场指导与变更管理

2.5.1.移动终端（平板/手机）查看模型，现场核对标高、位置、间距、套管、支吊架，及时纠错。

2.5.2.设计变更在模型中修改，同步更新图纸与工程量，下发变更单，保证模型与现场一致。

2.6.质量与验收

按模型检查坡度、标高、间距、保温、支吊架、阀门方向、试压条件。

竣工模型作为验收、运维、改造依据，实现设计-施工-运维数据贯通。

三、核心价值总结

3.1.减少碰撞返工：提前解决90%以上管线冲突，节省工期15%~30%、

降低成本。

3.2.提升精度与质量：预制化、标准化、参数化、安装偏差小、美观规范、

复核运维。

3.3.高效协同：多专业统一模型工作，沟通清晰、变更同步、责任明确。

3.4.数字化交付：竣工模型用于运维管理、故障排查、改造扩建、能耗

分析。

四、常用工具链

4.1.建模：Revit Mep

4.2.碰撞/协同：Navisworks.Solibri

4.3.水力计算：revit内置、鸿业暖通、天正

4.4.预制/出图：Revit+预制插件、广联达

4.5.现场：BIM360、移动端查看工具
