Revit教程 | 如何利用revit+Tekla软件完成钢构厂房深化设计与施工建造？

发布于：2026-05-08 20:55:13

首页/技术分享/Revit

收藏

1

网友投稿

随新能源智能化的推进，现在各种以钢结构为主要结构的工业厂房拔地而起，原来以钢筋混凝土框架为主要结构形式的厂房，现在都被以钢结构为主体的厂房建筑所取代。那么，用哪些软件是最有效的厂房设计与建造完成任务的组合方式呢？我的给出的答案是，Revit+Tekla.

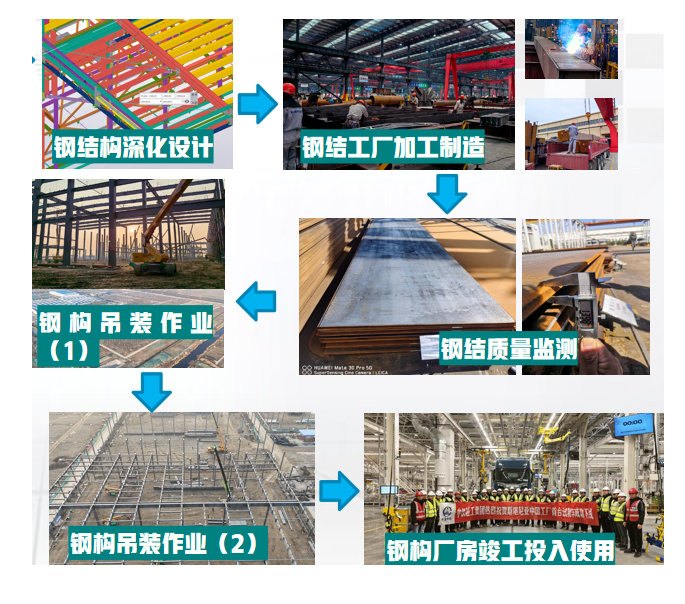

工业厂房项目常以钢结构为主体、多专业协同为特征，采用Revit+Tekla组合，可形成“方案设计-结构深化-加工制造-现场施工-竣工交付”的闭环BIM流程，精准实现设计意图、规避施工风险、提升建造效率。

一、前期协同与模型基础搭建，用Revit软件主导

1.1.设计资料整合：收集建筑、结构、机电、工艺等全套施工图与荷载、地质、防火等技术参数，明确厂房柱网、跨距、吊车吨位、设备荷载等核心指标。

1.2.Revit方案与专业建模

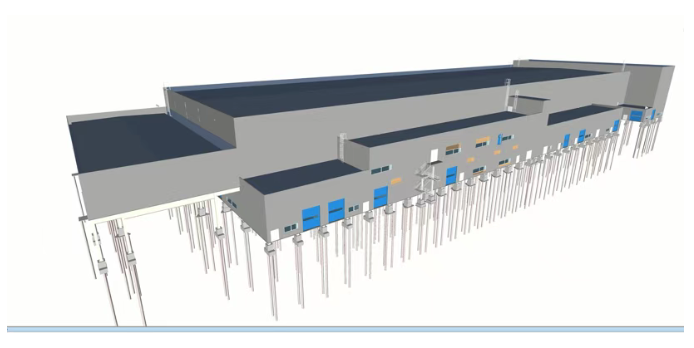

1.2.1.用Revit建立建筑+结构+机电整体模型：完成柱、梁、板、墙、屋面、门窗、设备基础及风管、水管、电缆桥架、工艺管道的三维搭建。

1.2.2.构建标准化构件族库，完成空间冲突预检测，重点排查钢结构与机电管线、设备基础的碰撞，形成碰撞报告并反馈优化设计。

1.3.模型数据交互：将Revit结构模型以IFC标准格式导出（工业厂房首选），或者通过Data Exchange Connector 实现与Tekla的关联，确保轴线、标高、构件定位等核心信息精准传递。

二、钢结构深化设计（Tekla核心）

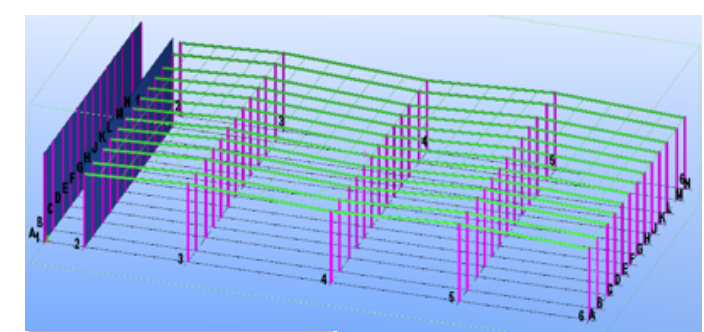

2.1.模型接收与重构：在Tekla structures 中导入revit结构模型，核对轴线、标高、构件截面、修正转换偏差，按GB50017等规范重建精准钢结构实体模型。

2.2.节点与构件深化

2.2.1.调用Tekla节点库完成梁柱、柱脚、支撑、檩条等标准节点设计，自定义复杂节点，如吊车梁节点、多杆件交汇节点。

2.2.2.细化构件：标注坡口、螺栓孔位、加劲板、焊缝，按运输与吊装能力划分构件分段，优化拼接位置。

2.2.3.完成编号：将Tekla深化模型回传Revit,与建筑、机电模型整合，开展三级碰撞检测（硬碰撞、软碰撞、净空碰撞），解决管线穿钢构件、设备与结构干涉等问题。

3.多专业协调：将Tekla深化模型回传revit,与建筑、机电模型整合，开展三级碰撞检测，硬碰撞、软碰撞、净空碰撞，解决管线穿钢构件、设备与结构干涉等问题。

三、加工制造与施工准备

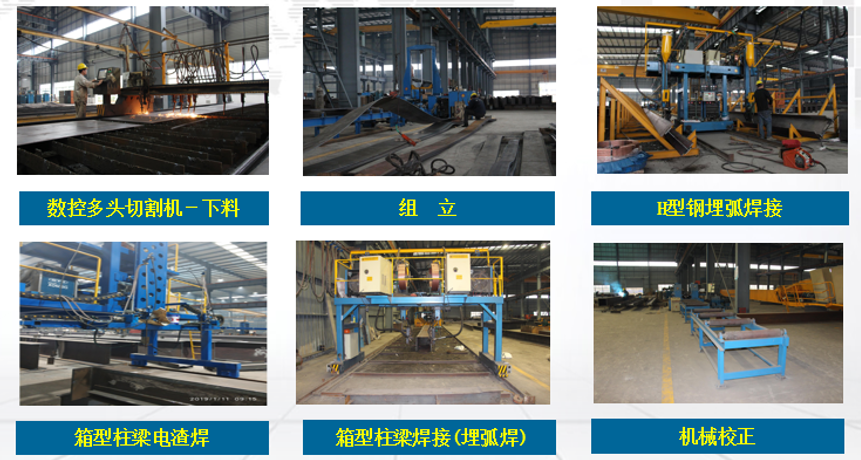

3.1.加工图纸输出：Tekla自动生成构件加工图、零件图、布置图，标注尺寸、材质、坡口、孔位、焊缝要求，直接对接数控切割、钻孔设备，实现设计-加工一体化。

3.2.施工模拟与方案优化

3.2.1.导入navisworks进行吊装模拟、施工进度模拟，优化构件进场顺序、吊装路径、塔吊布置。

3.2.2.基于模型编制钢结构安装、高强螺栓施工、焊接、防火涂料专项方案，明确安装顺序与精度验收要点。

四、现场施工与精度管控

4.1.构件安装：按Tekla构件编号精准定位，先钢柱校正、再主梁、次梁、支撑、屋面檩条、墙梁依次安装，用全站仪复核轴线、标高、垂直度。

4.2.连接施工：严格按深化图纸实施高强螺栓初拧-终拧、焊接作业，控制焊缝质量与螺栓扭矩，同步完成现场补漆。

4.3.变更与闭环管理：施工变更在Tekla模型实时更新，同步修改revit模型，输出变更图纸与材料清单，确保模型-现场-资料一致。

五、竣工交付与数字化成果

5.1.竣工模型整合：将最终Tekla深化模型、Revit机电模型、变更信息整合为竣工BIM模型。

5.2.成果交付：提交完整深化图纸、构件清单、NC文件、质量验收资料、竣工模型，形成数字化资产，为后期运维提供依据。

总结：核心价值

revit擅长多专业协同、建筑与机电整合、可视化与碰撞检测。

Tekla专攻钢结构精度深化、节点设计、加工图纸、数控数据输出。

二者通过IFC/Data Exchange无缝衔接，实现设计零冲突、交给你零误差、安装零返工，大幅提升工业厂房质量、效率、经济性。
