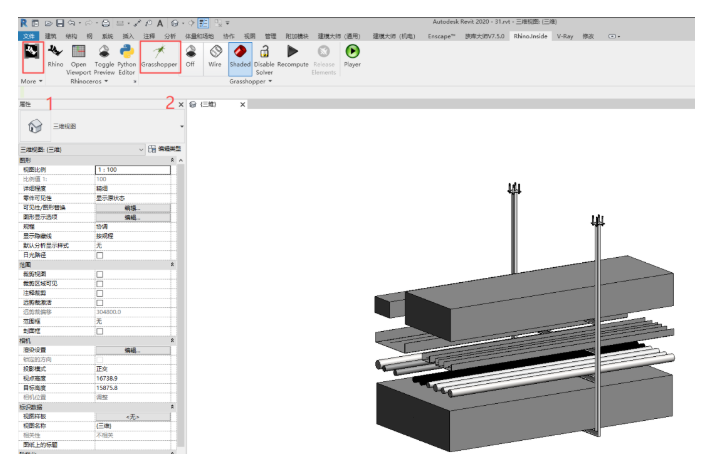

通过在revit中放置支吊架（为了使计算更加贴近原材料，建的族需要按照国标进行一比一建立，本文使用的型材均采用查找表格的方式创建的常规模型），启用rhino inside

2.拾取进grasshopper，然后bake到rhino中，在rhino需要把块炸开（后续方便用SolidWorks零件编辑分割线）。

注意：如果导出模型含有块，用SolidWorks打开会自动变成装配体，做分割线会比较麻烦，强烈建议在rhino中炸开块。

3.在rhino中把模型居中到原点（方便后续再SolidWorks中选取），然后另存为step格式，并用SolidWorks打开。

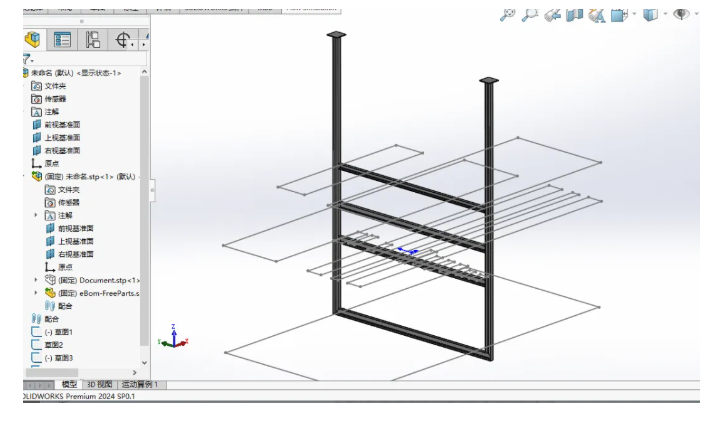

4.在草图绘制线，作为每根横担分割线，用于载荷添加用的面。

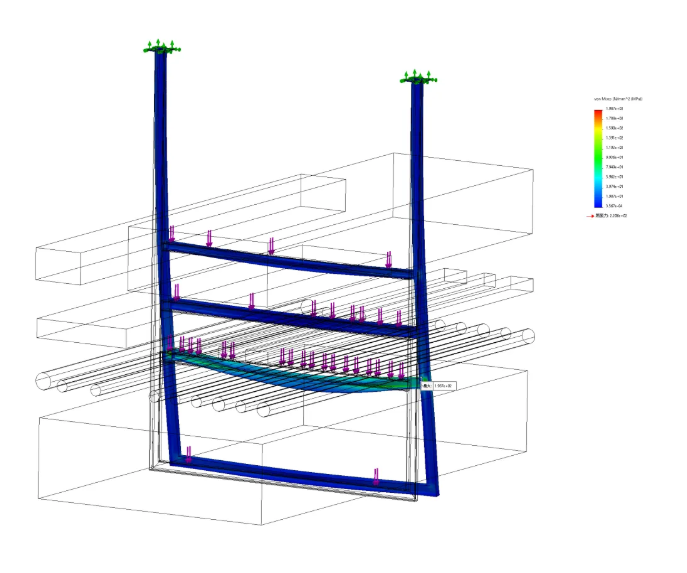

5.启用SolidWorks simulation新建算力，后续步骤就是添加材料属性、固定方式、荷载、网格划分后，即可运行计算，查看应力云图进行判断。

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
