2.10 开关

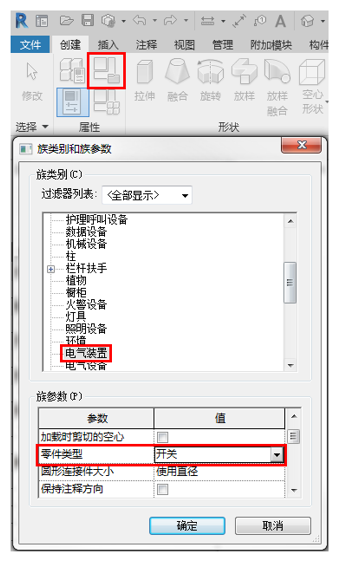

打开Revit，选择“新建”族，在族样版中找到“基于墙的公制电气装置”族样板打开。以创建暗装的开关为例，首先单击打开“族类别和族参数”对话框，将“零件类型”设置为“开关”。如图2.10-1所示。
2.10-1

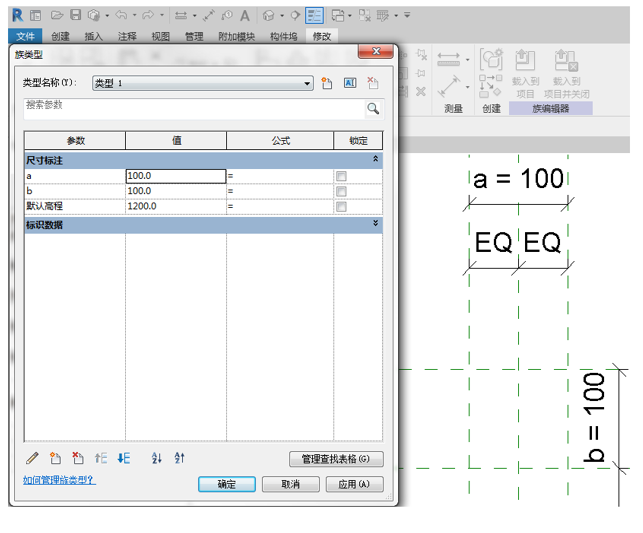

切换至“立面：放置边”视图当中，绘制参照平面来定位开关的位置及尺寸大小，并进行注释，将尺寸标注设置为参数。如图2.10-2所示。
2.10-2

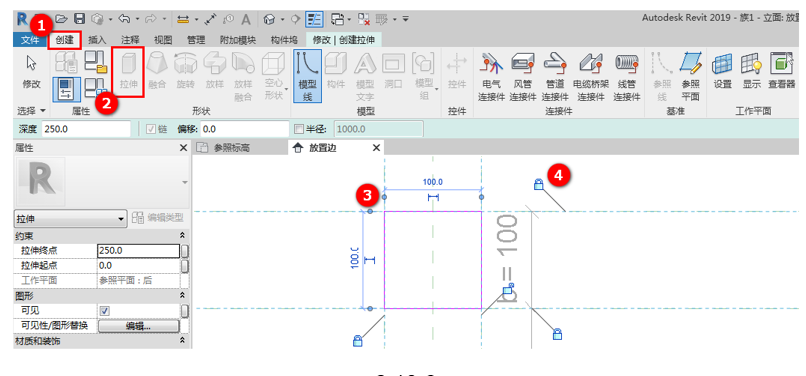

使用“拉伸”工具，将开关接线盒的轮廓给绘制出来，并使用对齐工具将其对齐锁定在参照平面上。如图2.10-3所示。
2.10-3
单击“完成编辑模式”完成绘制。
切换至“楼层平面：参照标高”视图当中，绘制参照平面用于约束接线盒的高度，将参照平面绘制在墙体内部，然后对齐锁定在参照平面上，使接线盒嵌入墙体中。

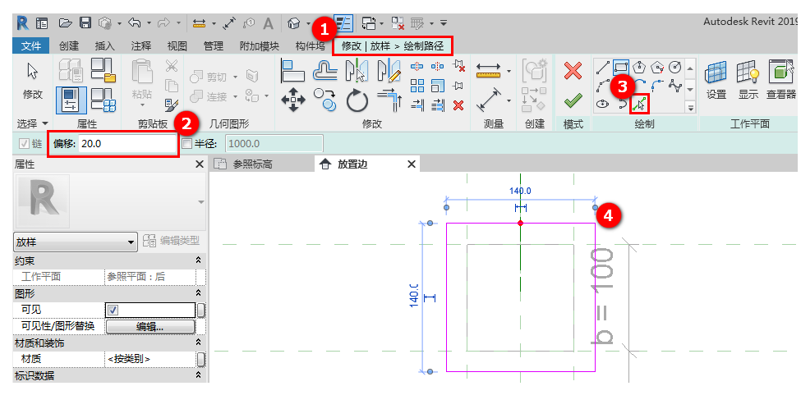

接着进入“放置边”立面视图中绘制开关的面板，使用“放样”工具进行绘制，将选项栏中的“偏移值”设置为20mm，然后按照接线盒的轮廓进行绘制，也可以使用绘制工具中的拾“拾取线”拾取接线盒轮廓。如图2.10-4所示。
2.10-4
由于在绘制开关面放样路径时，是基于接线盒轮廓进行偏移绘制的。而接线盒轮廓锁定在参照平面上进行参变，所以开关面板也会随着接线盒的改变而发生改变。
单击“完成编辑模式”完成放样路径的绘制。

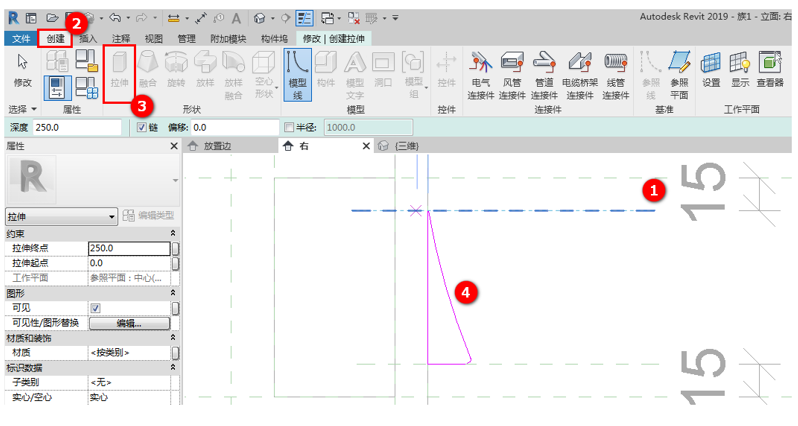

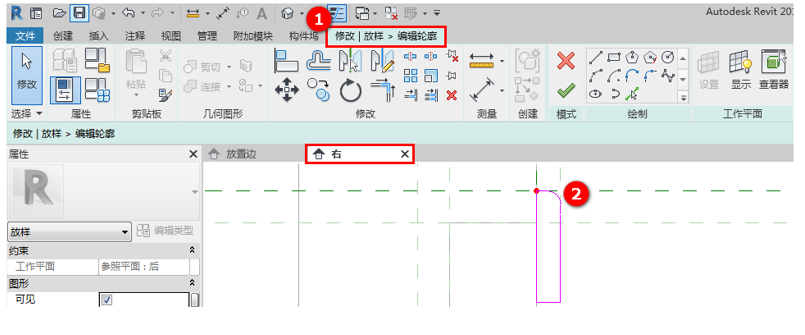

点击“编辑轮廓”转到“立面：右”视图当中，绘制参照平面用于约束开关面板的高度，然后将面板的轮廓绘制出来，并对齐锁定在参照平面上。如图2.10-5所示。
2.10-5
单击“完成编辑模式”完成绘制。
继续绘制参照平面用于定位开关按钮的位置和尺寸大小，并进行注释锁定在一个合理的大小上。然后使用“拉伸”工具，将开关按钮的轮廓给绘制出来，同样的对齐锁定在参照平面上。如图2.10-6所示。
2.10-6
单击“完成编辑模式”完成绘制。

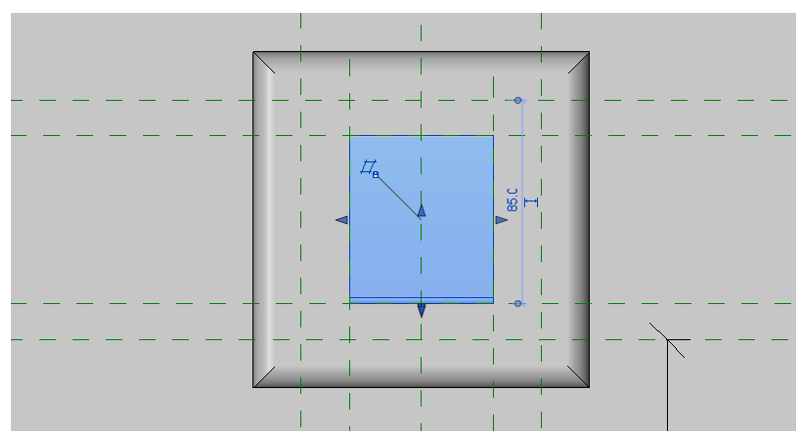

然后切换至“立面：放置边”视图当中，绘制参照平面对开关按钮的大小进行约束，将按钮拉伸到合适的位置上，或者使用“对齐”工具将其对齐锁定在参照平面上。如图2.10-7所示。
2.10-7
接着为开关添加材质，拾取接线盒为其添加“PVC”材质，拾取面板及按钮为其添加“PC”材质。如图2.10-8所示。
2.10-8

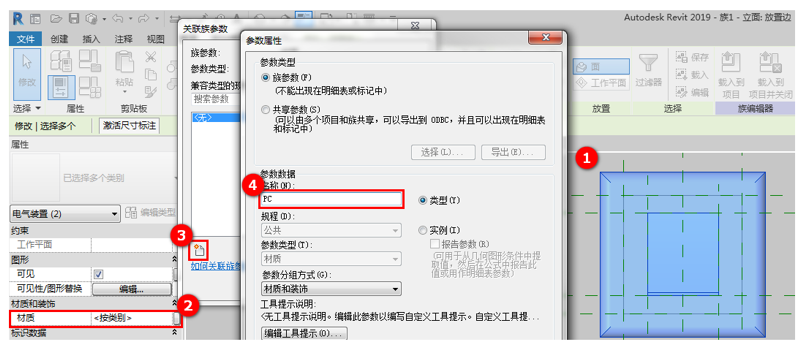

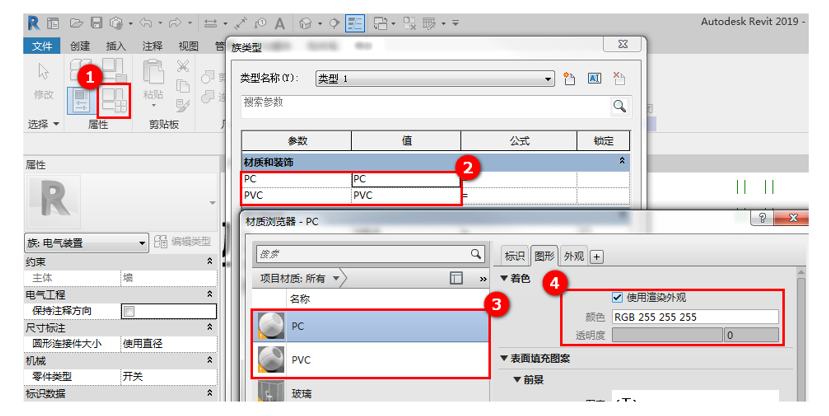

单击打开“族类型”对话框，为不同的材质参数设置相应的材质类型，并调整颜色。如图2.10-9所示。
2.10-9

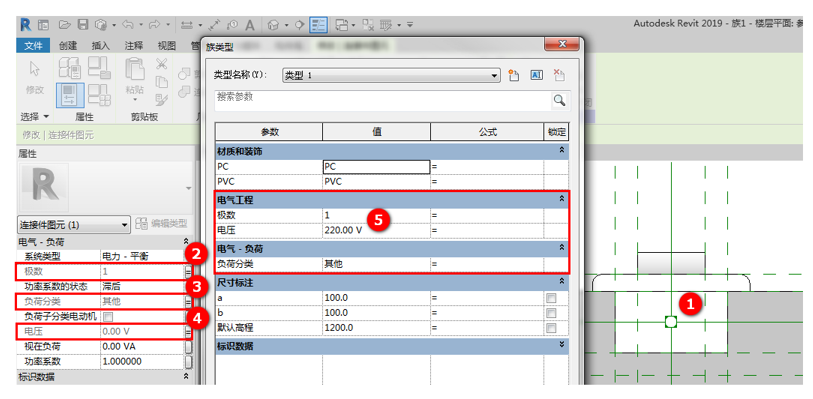

最后，为开关添加“电气连接件”，单击“创建”选项卡下方的“电气连接件”工具，将“选项栏”中的连接件分类设置为“电力-平衡”，然后拾取接线盒顶面进行布置连接件。布置完成后，同样的将连接件的相关参数关联到“族类型”当中，将“电压”设置为220V或其它符合设计要求的数值，使其可以与项目中的配电系统进行关联。如图2.10-10所示。
2.10-10

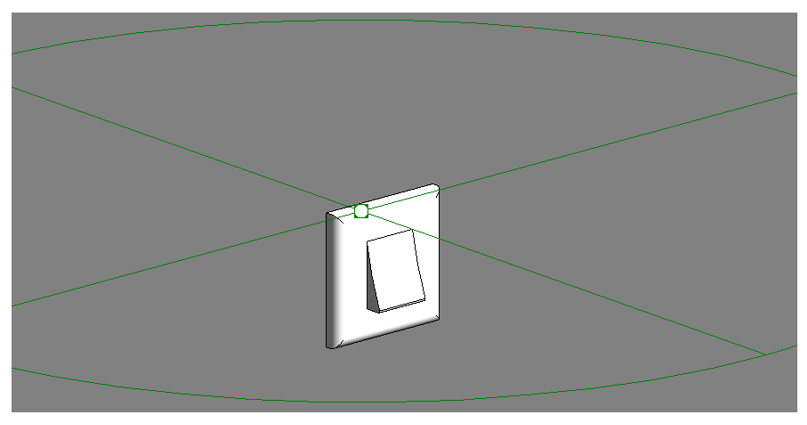

到这一步，一个符合配电要求的简易开关就制作完成了。如图2.10-11所示。
2.10-11
