2.8 电气设备族样板及族参数
电气设备是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。电气装置包括插座、接线盒以及其他电力装置。

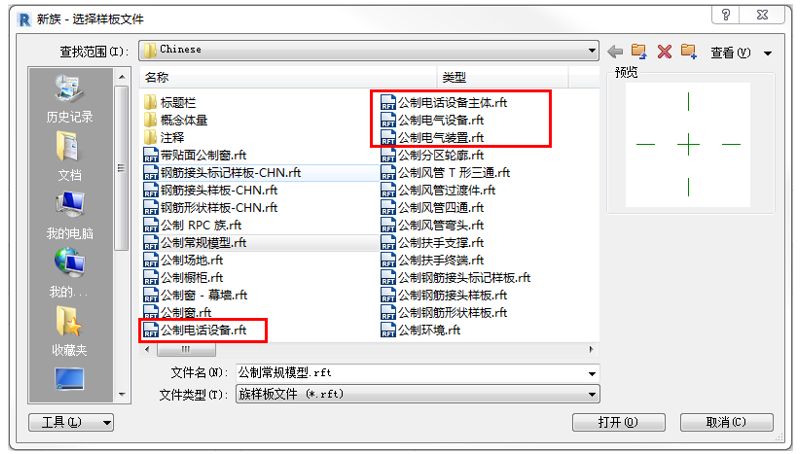

在Revit中，提供了“电气设备”以及“电气装置”两种族分类，那么相对应的，就有“公制电气设备”和“公制电气装置”等多种族样板。如图2.8-1所示。
2.8-1

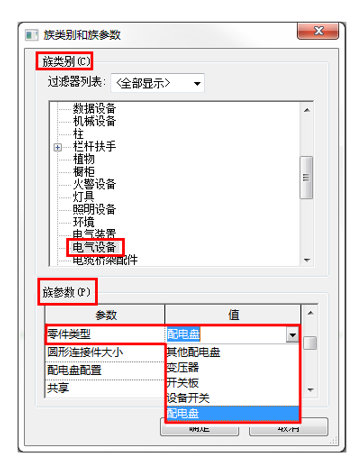

在制作“电气设备”族时，单击打开“族类别和族参数”对话框，在“族类别”中默认设置为“电气设备”，在“族参数”中可以对各种参数进行设置，调整“零件类型”等。如图2.8-2所示。
2.8-2
当将“零件类型”设置为“配电盘”时，与其他零件类型不同，“族参数”中会添加“配电盘配置参数”：“双柱，线路交叉”指配电盘回路从左至右计数，是软件的默认值；“双柱，线路下置”是指配电盘回路从左边柱开始，由上往下计数；“单柱”指在单一柱上由上至下计数。
对于国内的配电盘，一般选用“单柱”。

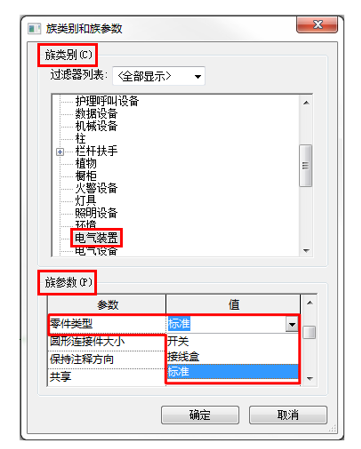

同样的在制作“电气装置”族时，单击打开“族类别和族参数”对话框，在“族类别”中就默认设置为“电气装置”，在“族参数”中设置“零件类型”来定义制作的族类别，对各种参数进行调整。如图2.8-3所示。
2.8-3
当我们要创建放置在墙上的“配电箱”等电气设备时，就可以打开“基于墙的公制常规模型”族样板，然后按照上述方法对“族类别和族参数”进行调整，将“族类别”设置为“电气设备”，“零件类型”设置为“配电箱”。
所以，在我们制作族时，可以灵活的选择族样板，使用合适的公制常规族样板，然后调整相关参数。
