4.5 柱梁板的配筋

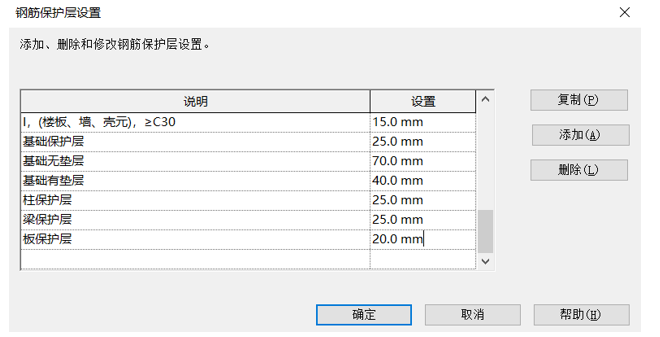

01.题目表明，根据平法标注分别建立二层柱，二层梁，屋面板配筋模型，保护层厚度分别取25mm，25mm，20mm。点击“结构”面板中的“保护层”再点击选项栏中的“编辑保护层设置”，即可弹出钢筋保护层设置的窗口，点击“添加”，分别添加柱，梁，板的保护层并修改保护层厚度，点击确定。如图4.5-1所示。
图4.5-1
02.分别在模型中选中，柱，梁，板，分别更改它们选项栏的保护层设置，操作与更改基础保护层设置相同。

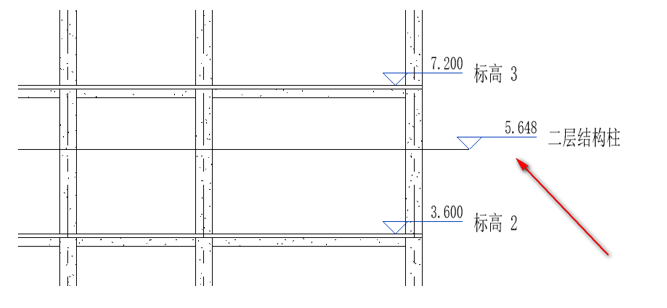

03.这里以14轴与E轴交点的结构柱作为整个二层柱代表，进行配筋演示。可以从基础平面图中得知该结构柱为Z3，以及它的配筋类型。先进入立面视图，在标高2-3之间绘制一个标高，并将名字更改为“二层结构柱”，如图4.5-2所示。
图4.5-2

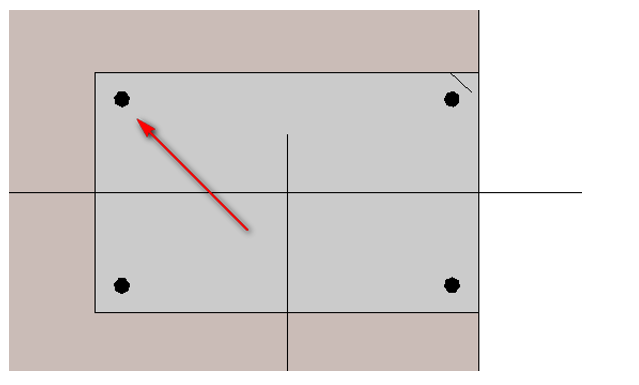

04.进入“二层结构柱”视图，选中14轴与E轴相交的结构柱，点击“修改/结构柱”面板中的“钢筋”，在钢筋浏览器中选择“钢筋形状：01”的钢筋，在属性面板中选择类型为“16HRB335”的钢筋并将“修改/放置钢筋”面板中的放置方向改为“垂直于保护层”沿着柱子的保护层进行放置，如图4.5-3所示。
图4.5-3

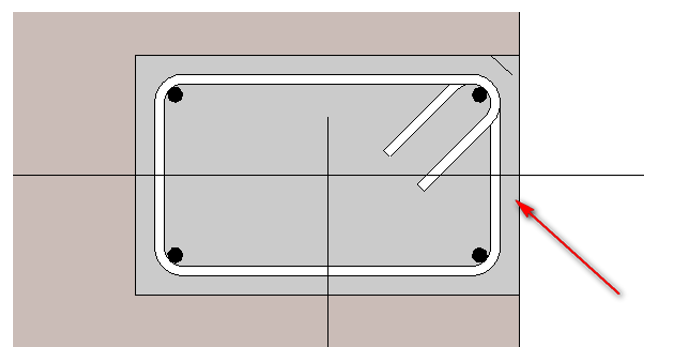

05. 继续在钢筋浏览器中选择“钢筋形状：33”的钢筋，在属性面板中选择类型为“10HPB300”的钢筋并将“修改/放置钢筋”面板中的放置方向改为“平行于工作平面”在柱子上进行放置，如图4.5-4所示。
图4.5-4

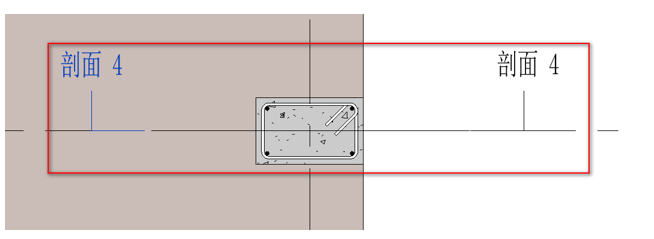

06.点击“视图”面板中的“剖面”，在柱子上放置一个剖面4，如图4.5-5所示。转到剖面4视图中，为了方便观察，可将详细程度改为“精细” ，视觉样式改为“着色”。
图4.5-5

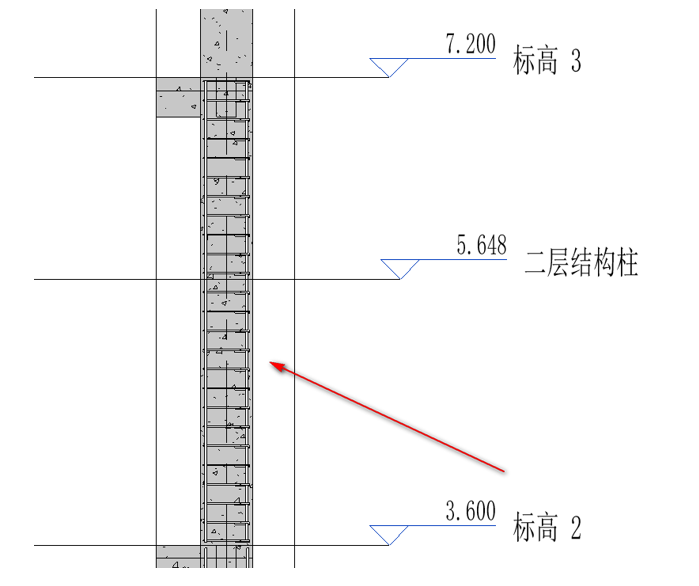

07.选中“箍筋”并将“修改/结构柱”面板中的布局改为“最大间距”，将间距改为“150mm”即可获得图4.5-6所示模型。
图4.5-6
08.按照上述操作，完成其余二层柱的配筋。

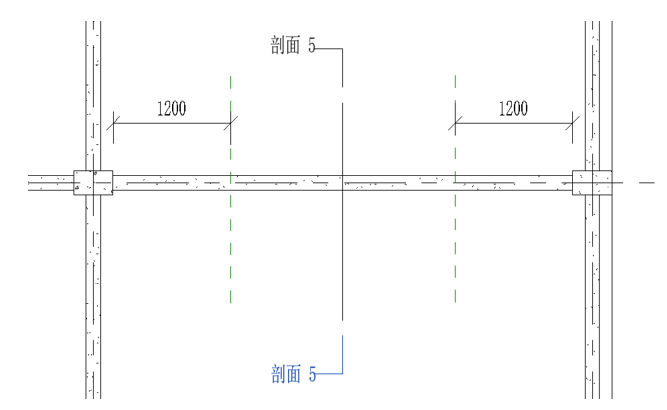

09.进入标高2平面视图，为方便绘制，可先用过滤器将已经绘制的钢筋隐藏。任意取一条梁，绘制两个工作平面来定位加密区的范围（工作平面的位置距离端部1200mm），点击“视图”面板中的剖面，创建一个剖面，如图4.5-7所示。
图4.5-7

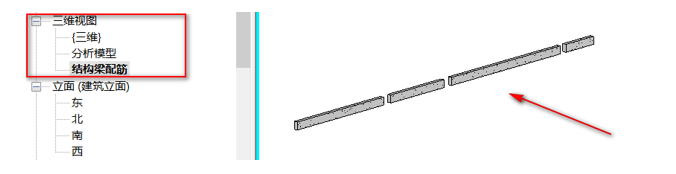

10.右键点击“项目浏览器”中三维视图的{三维}，选择复制视图——带细节复制。并将复制出来的视图命名为“结构梁配筋”。选中刚刚那条梁，并将其隔离，如图4.5-8所示。
图4.5-8

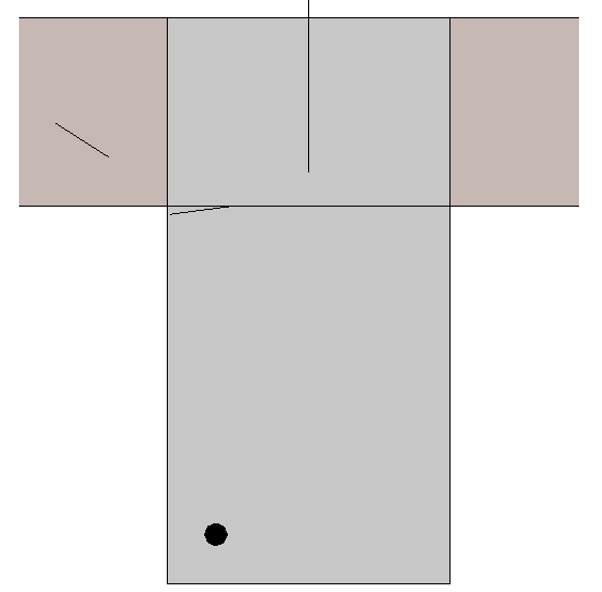

11.转到剖面5视图中，选中二层梁，点击“修改/结构框架”面板中的”钢筋” 。在钢筋浏览器中选择“钢筋形状：01”的钢筋，在属性面板中选择类型为“12HRB335”的钢筋并将“修改/放置钢筋”面板中的放置方向改为“垂直于保护层”沿着保护层在下部放置，如图4.5-9所示模型。
图4.5-9

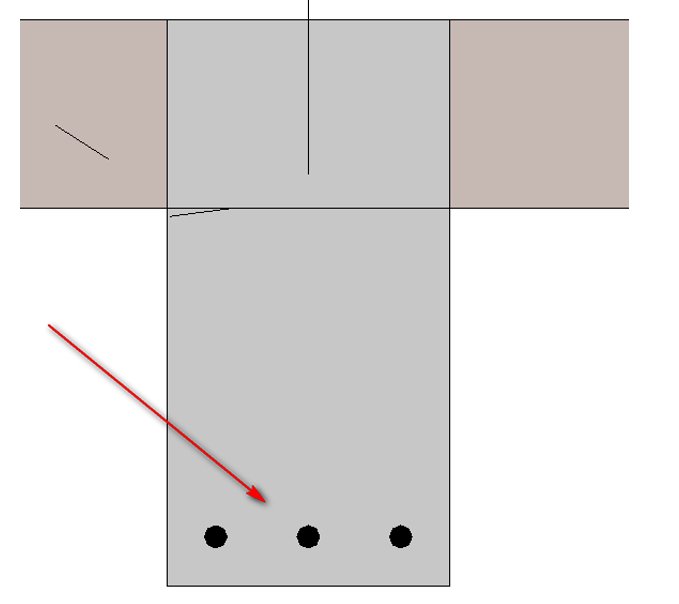

12.选中所放置的下部纵筋，将“修改/结构钢筋”面板中的布局更改为“固定数量”，数量改为“3”，即可获得图4.5-10所示模型。
图4.5-10

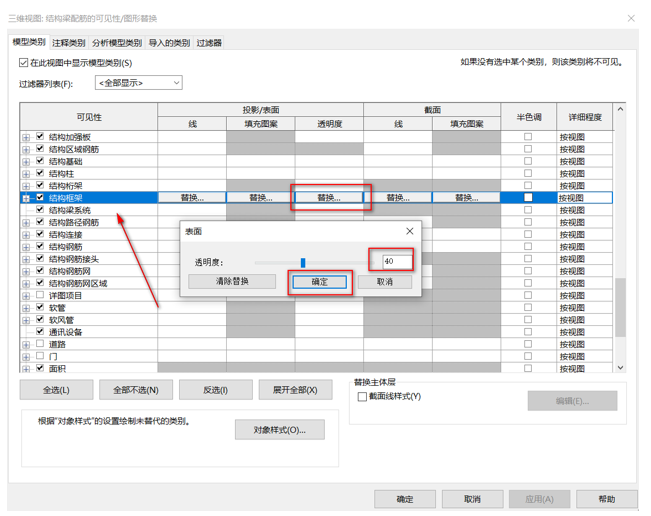

13.接下来在梁的上部放置一根，选中它并将“修改/结构钢筋”面板中的布局更改为“固定数量”，数量改为“2”。进入“结构配筋梁”三维视图，点击“视图”面板中的“可见性图形”，再弹出的对话框中找到“结构框架”将其透明度改成40度，方便观察，如图4.5-11所示。
图4.5-11

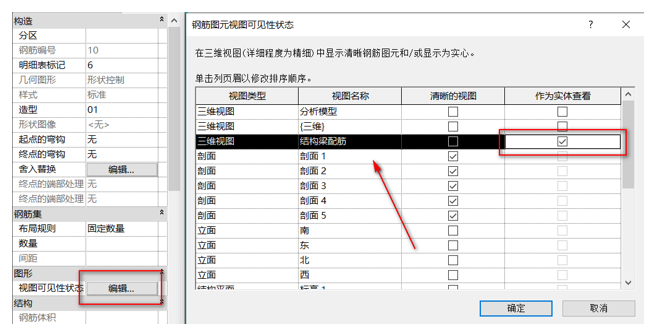

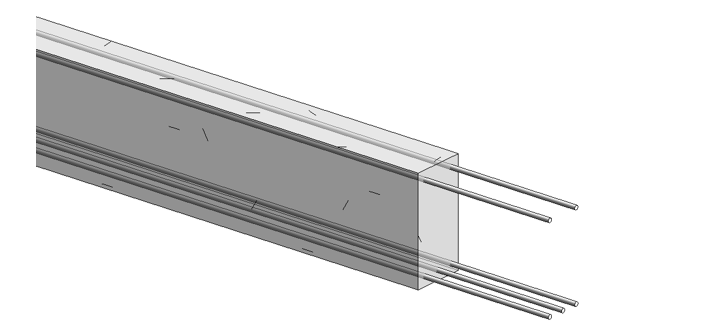

14.框选结构梁配筋三维视图中的钢筋，点击属性面板中“视图可见性状态的编辑”，在弹出的窗口中，勾选结构梁配筋三维视图的“作为实体查看”，如图4.5-12所示。即可在三维视图中，清晰的观察到钢筋，如图4.5-13所示。
图4.5-12
图4.5-13
