12.选中刚刚放置的钢筋，将“修改/结构钢筋”面板中的布局改为“最大间距”，将间距改为“150mm”即可获得图4.4-17所示模型。
图4.4-17

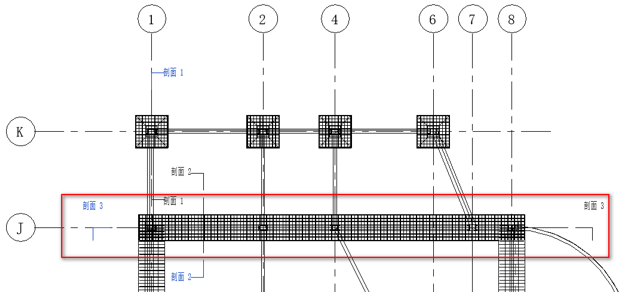

13.回到标高1视图中，在条形基础上放置另一个方向的剖面3，如图4.4-18所示。
图4.4-18

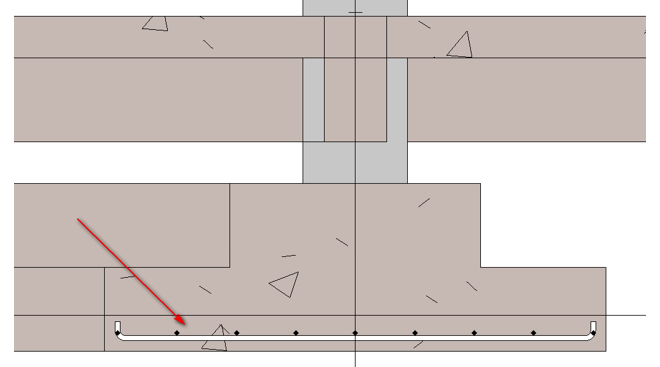

14.转到剖面3视图中，选中步骤11所放置的直线钢筋，点击“修改/结构钢筋”面板中的编辑草图，绘制两边钢筋向上的形状，如图4.4-19所示。两边绘制完成后点击编辑完成即可。
图4.4-19

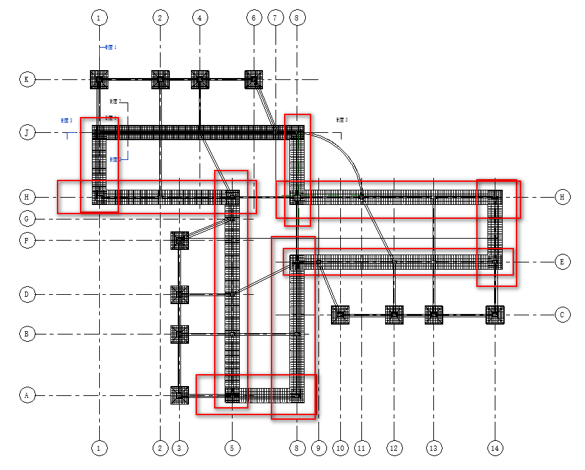

15.在条形基础的其他地方，如图4.4-20所示。设置剖面，使用上述方法绘制另一方向的钢筋，绘制完即可完成条形基础的底板配筋。
图4.4-20

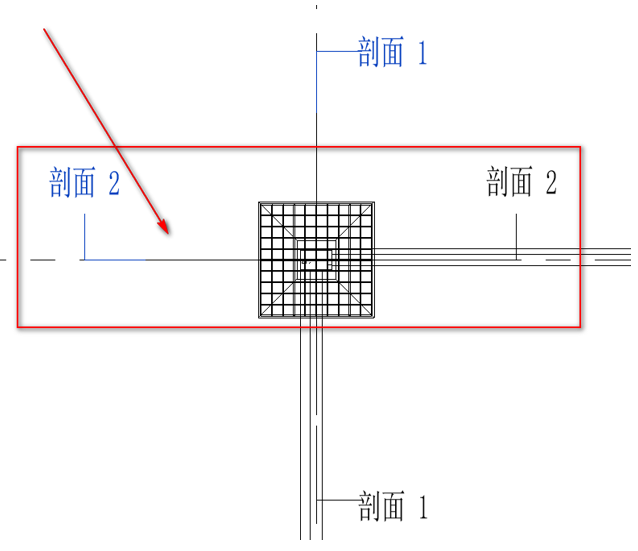

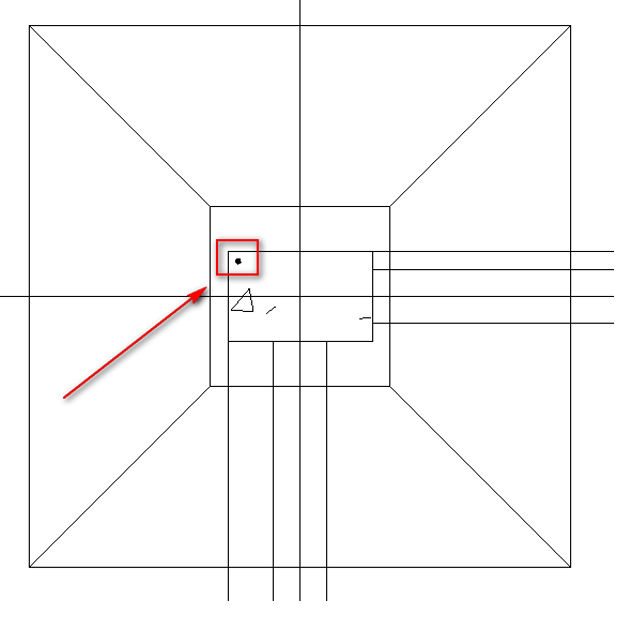

16.进入标高1平面视图，点击“视图”面板中的剖面，在独立基础中间放置剖面，如图4.4-21。点击“结构”面板的“钢筋”。在钢筋浏览器中选择“钢筋形状：01”的钢筋，在属性面板中选择类型为“16HRB335”的钢筋，并将“修改/放置钢筋”面板中的放置方向改为“垂直于保护层”再进行放置。沿着柱子的保护层进行放置，如图4.4-22。（为方便观察可先隐藏前面所绘制的钢筋）
图4.4-21
图4.4-22

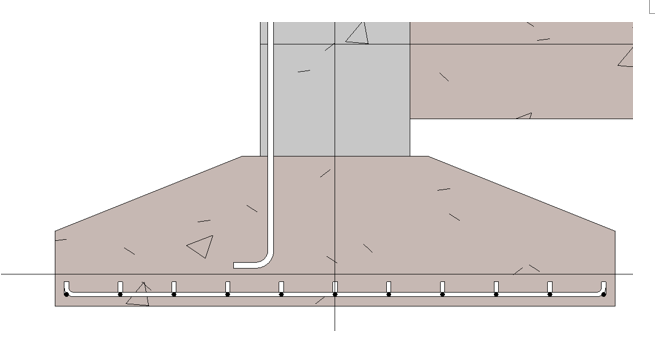

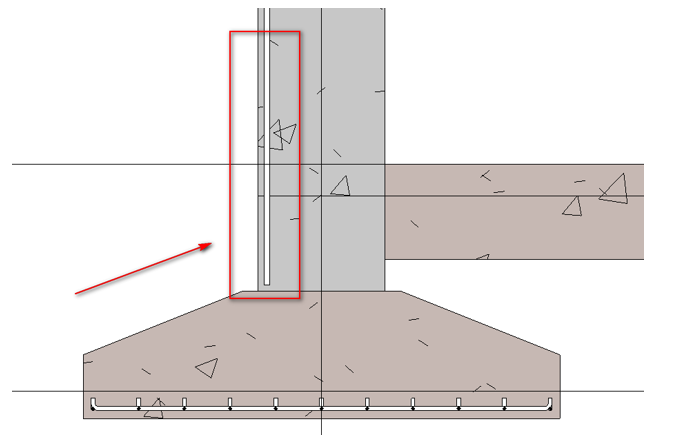

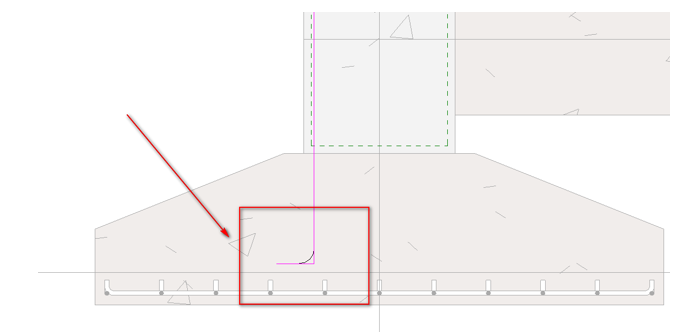

17.进入剖面2视图中，将详细程度改为“精细”，将视觉样式改为“着色”。即可明显的观察到刚刚所绘制的钢筋，如图4.4-23。适当的将该钢筋往下拖动，再点击“修改/结构钢筋”面板中的“编辑草图”，对钢筋进行修改，如图4.4-24所示，点击完成编辑即可获得图4.4-25所示模型。
图4.4-23
图4.4-24
图4.4-25

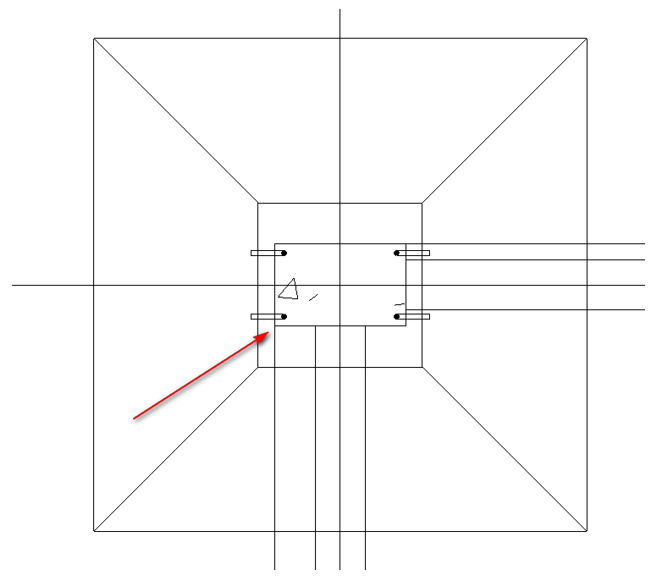

18.进入标高1平面视图，选中刚刚绘制的钢筋，利用“修改”面板中的“镜像”“复制”等命令获得图4.4-26所示模型。
图4.4-26

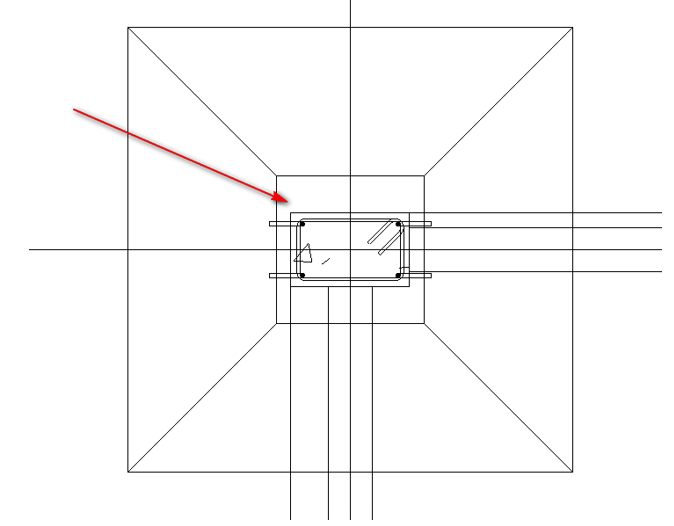

19.再次点击“结构”面板中的“钢筋”。在钢筋浏览器中选择“钢筋形状：33”的钢筋，在属性面板中选择类型为“10HPB300”的钢筋。并将“修改/放置钢筋”面板中的放置方向改为“平行于工作平面”再进行放置，如图4.4-27。
图4.4-27

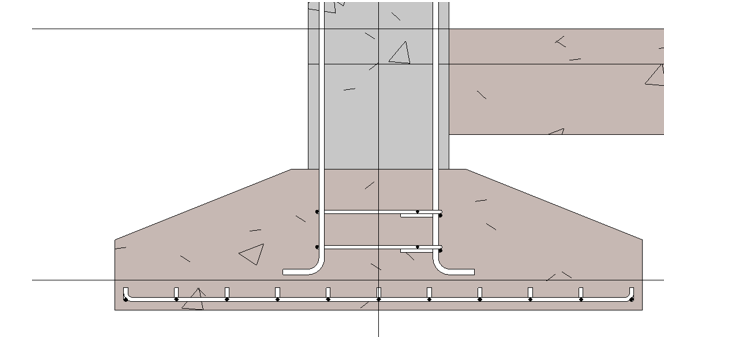

20.进入剖面2视图中，再点击“修改”面板中的“移动”，将箍筋向下移动，再点击复制，复制出一个钢筋。如图4.4-28所示。
图4.4-28
21. 选中所绘制的配筋，点击“修改/结构钢筋”面板中的“保存”，在弹出来的“保存选择”窗口中输入名称“Z3”，点击确定。利用复制功能将配筋复制到其他的Z3柱子中。
22.利用上述方法，创建Z1，Z2的配筋再复制到其他Z1，Z2的柱子上。绘制完成后即可完成基础的配筋。
