3.17 为项目楼梯添加钢筋
01.打开“汇识A楼-第13章-创建钢筋”项目。
02.以“一层楼梯”为例添加钢筋，由于楼梯钢筋比较复杂，因此不能使用速博工具进行添加钢筋。

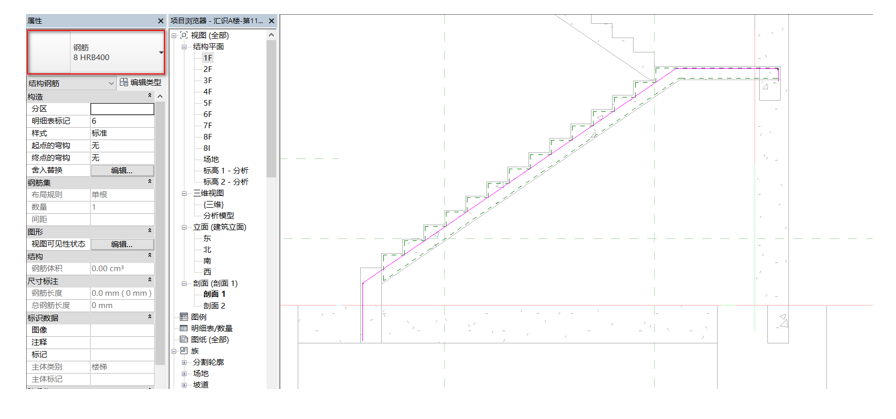

03.绘制楼梯底面钢筋。切换到“剖面1”视图中，在“结构”选项卡下的“钢筋”面板点击“钢筋”，在“放置钢筋“面板下点击“绘制钢筋”，接着选择需要配置钢筋的主体，选择工具进行绘制楼梯底面钢筋，选择钢筋类型为“8 HRB400”，其偏移值为“24”，点击“完成”，如图3.17-1所示。
图3.17-1

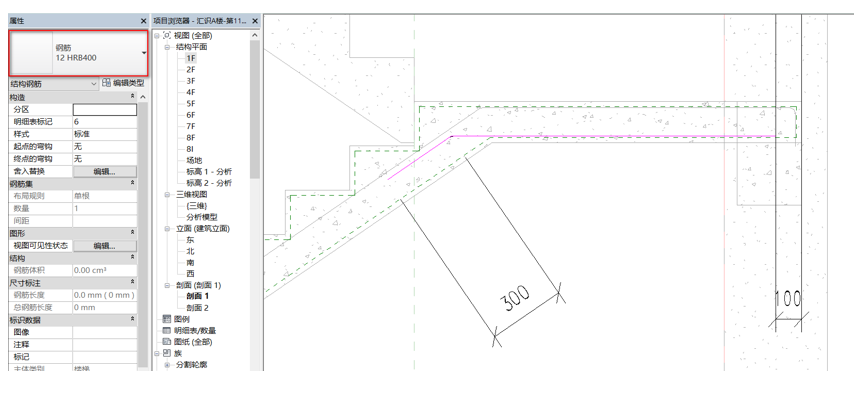

04.绘制踏步梁底部钢筋。在“放置钢筋“面板下点击“绘制钢筋”，接着选择需要配置钢筋的主体，选择工具进行绘制踏步梁底部钢筋，选择钢筋类型为“12 HRB400”，点击“完成”，如图3.17-2所示。
图3.17-2

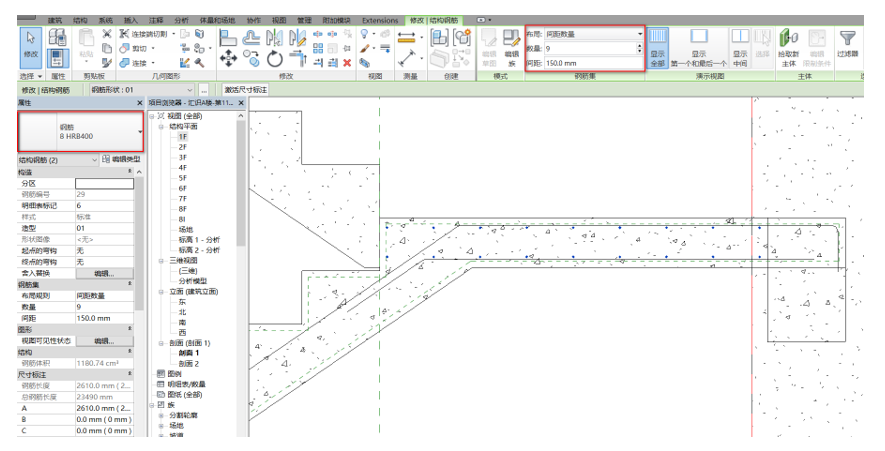

05.绘制踏步梁顶部和底部的分布钢筋。在“放置钢筋”面板中选择“钢筋形状浏览器”中的“钢筋形状：01”，将钢筋类型修改为“8 HRB400”，并将“钢筋集”的“布局”改为“间距数量”、“数量”改为“9”、“间距”改为“150”，在视图中适当放置钢筋，如图3.17-3所示。
图3.17-3

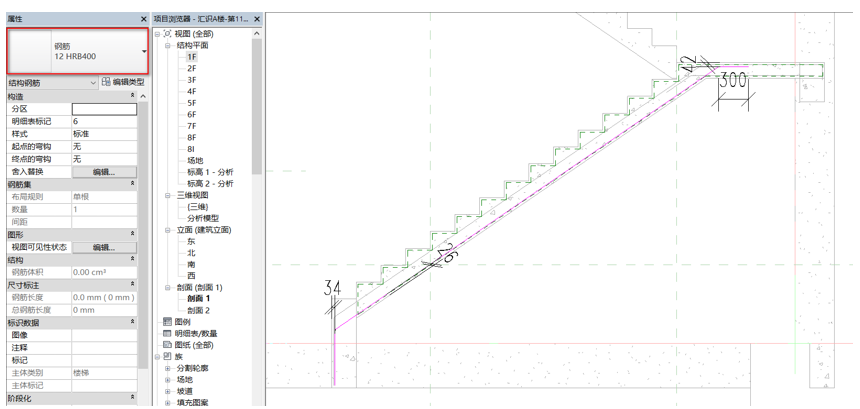

06.绘制楼梯主筋。在“结构”选项卡下的“钢筋”面板点击“钢筋”，在“放置钢筋“面板下点击“绘制钢筋”，接着选择需要配置钢筋的主体，选择工具进行绘制楼梯主筋，选择钢筋类型为“12 HRB400”，其偏移值为“24”，点击“完成”，如图3.17-4所示。
图3.17-4

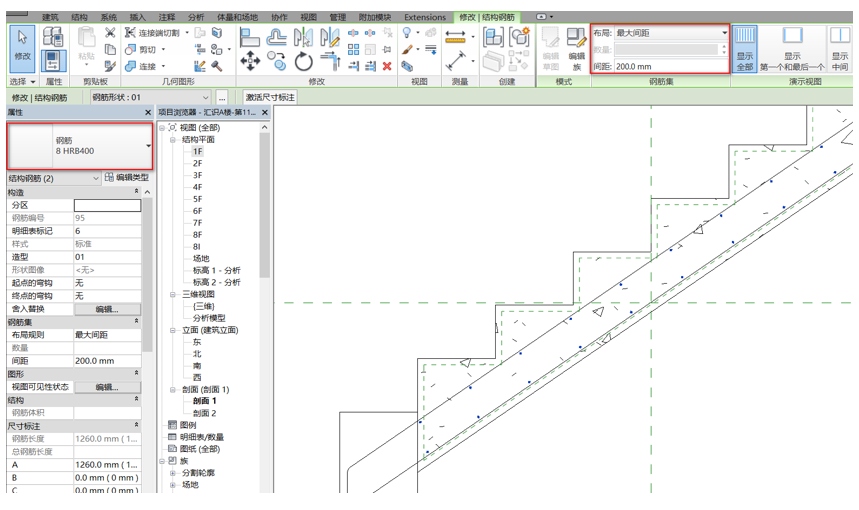

07.放置楼梯板分布钢筋。在“放置钢筋”面板中选择“钢筋形状浏览器”中的“钢筋形状：01”，将钢筋类型修改为“8 HRB400”，并将“钢筋集”的“布局”改为“最大间距”、“间距”改为“200”，在视图中适当放置钢筋，如图3.17-5所示。
图3.17-5

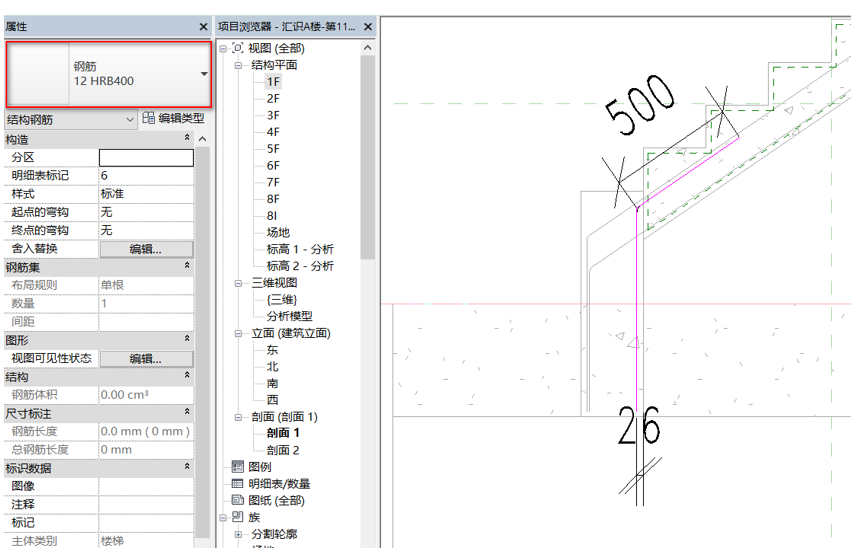

08.绘制楼梯和底部梁交接处的钢筋。在“结构”选项卡下的“钢筋”面板点击“钢筋”，在“放置钢筋“面板下点击“绘制钢筋”，接着选择需要配置钢筋的主体，选择工具进行绘制楼梯和底部梁交接处的钢筋，选择钢筋类型为“12 HRB400”，点击“完成”，如图3.17-6所示。
图3.17-6
