2.15 创建混凝土结构桁架
01.新建“公制结构桁架.rft”族样板。

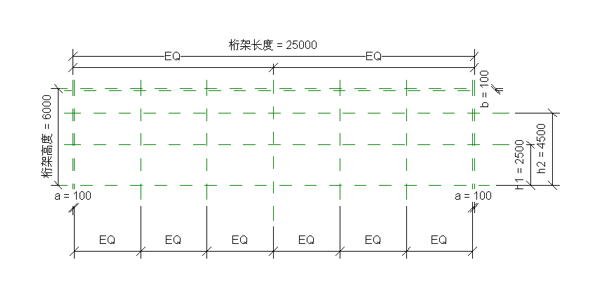

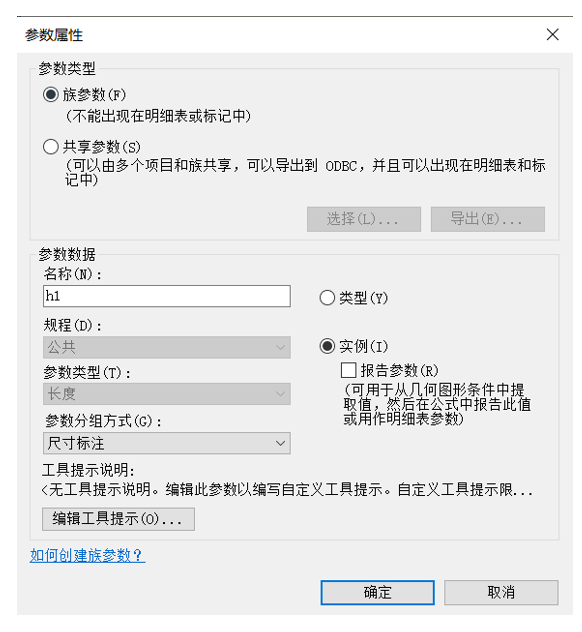

02.在平面视图中，创建相应的参照平面，点击“创建”选项卡下的“对齐”进行“注释”、“等分”以及创建赋予“a”、“b”、“h1”、“h2”的参数标签（其中“h1”、“h2”设置为“实例”参数），如图2.15-1所示。
图2.15-1

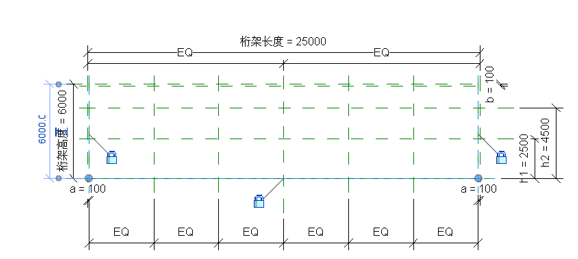

03.绘制下弦杆，在“创建”选项卡下点击“下弦杆”进行绘制轮廓，并进行“对齐”和“锁定”，如图2.15-2所示。
图2.15-2

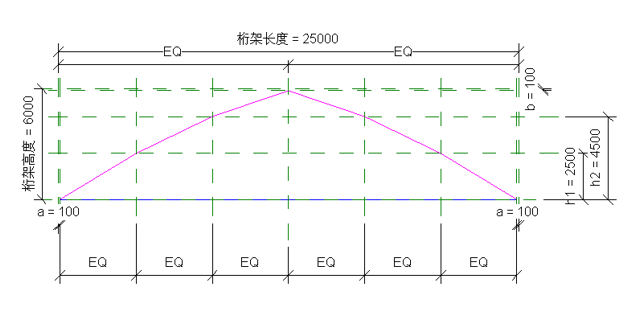

04.绘制上弦杆，在“创建”选项卡下点击“上弦杆”进行绘制轮廓，并进行“锁定”，如图2.15-3所示。
图2.15-3

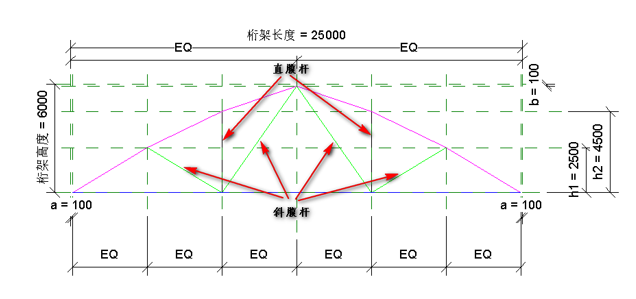

05.绘制腹杆，在“创建”选项卡下点击“上弦杆”进行绘制直腹杆和斜腹杆，并进行“锁定”，如图2.15-4所示。
图2.15-5
06.混凝土结构桁架绘制完成，将其命名为“混凝土结构桁架”保存到计算机本地文件夹中。

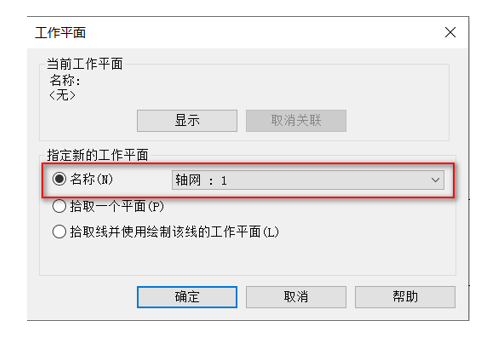

07.新建“结构样板”项目，在平面视图中任意绘制一条轴网，切换到“南”立面视图中，将“混凝土结构桁架.rft”载入到项目中，在弹出来的“工作平面”中指定“轴网：1”为新的工作平面，如图2.15-6所示。
图2.15-6

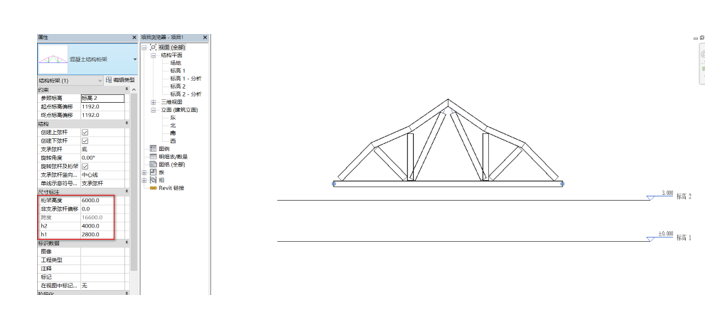

08.在“南”立面视图中，选取起点和终点进行绘制桁架，在其“属性”面板中的“尺寸标注”数值进行更改，如图2.15-7所示。
图2.15-7

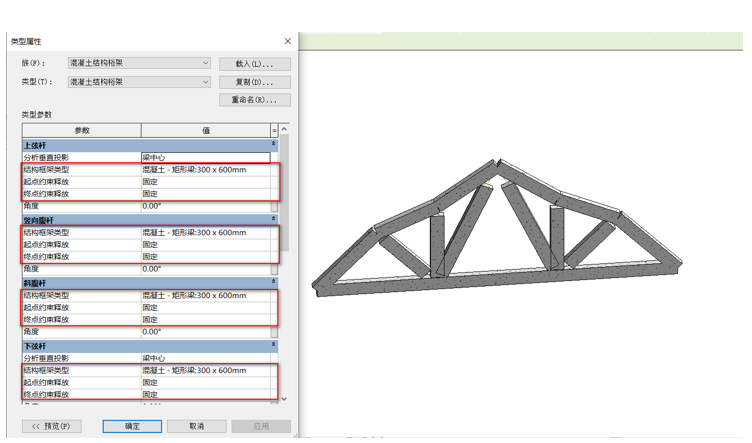

09.切换到“三维”视图，在其“属性”面板中点击“编辑类型”，在弹出来的“类型属性”中更改它的“类型参数”，可根据具体需求进行更改，如图2.15-8所示。
图2.15-8
