BIM等级考试二级结构教程 | 2.11 创建扩张基础（下）

2.11 创建扩张基础（下）

01.打开“杯口基础.rft”族。

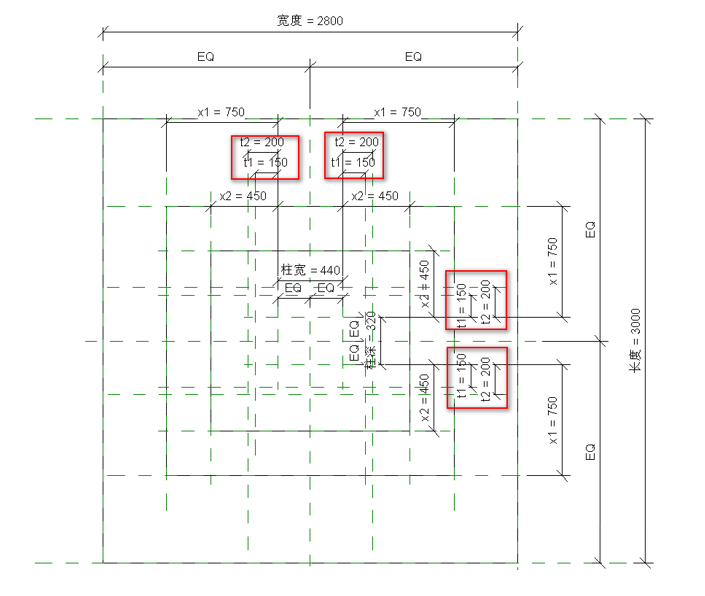

02.在“参照标高”平面视图中绘制相应的参照平面，并“对齐”、“等分”和创建赋予“t1”、“t2”的参数属性（更改“t1”、“t2”的“参数分组方式”为“构造”），如图2.11-1所示。

图2.11-1

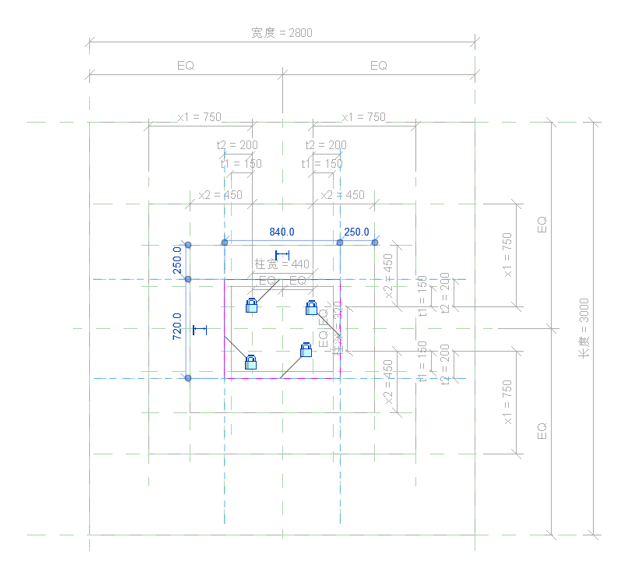

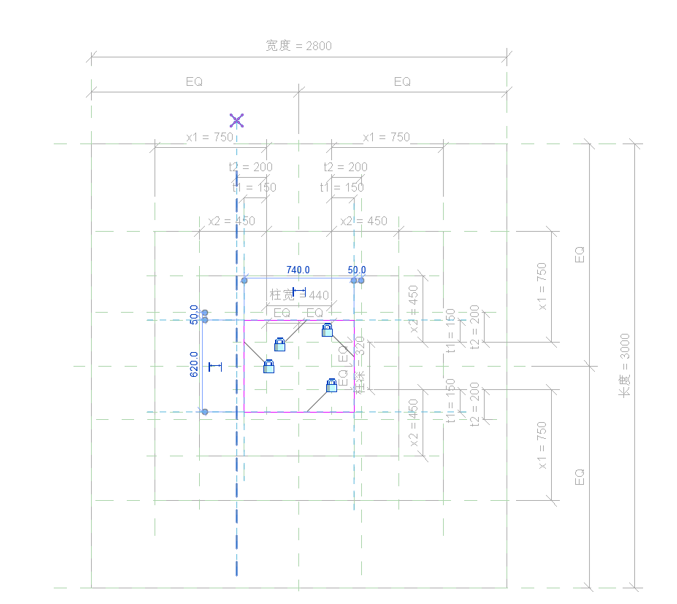

03.在“创建”选项卡下点击“空心形状”中的“空心融合”，先在“编辑顶部”模式下绘制轮廓并“锁定”，如图2.11-2所示，之后在“编辑底部”模式下绘制绘制轮廓并“锁定”，点击“完成”，如图2.11-3所示。

图2.11-2

图2.11-3

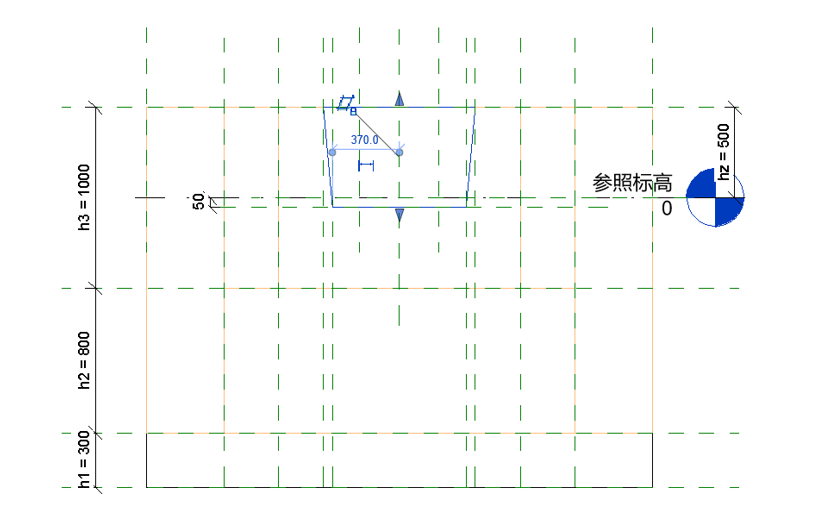

04.切换到“前”立面视图中，绘制一条参照平面用以定位空心融合的底部，并“注释”和“锁定”，将空心融合图形进行适当的调整高度，并“锁定”，如图2.11-4所示。

图2.11-4

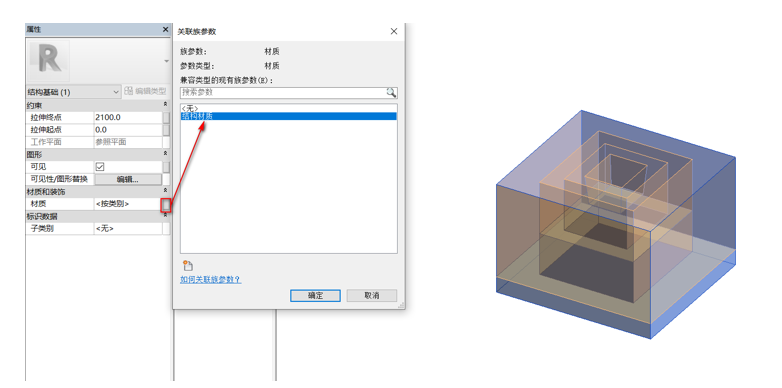

05.切换到“三维”视图，单击基础，在其“属性”面板下将“材质”关联为“结构材质“，如图2.11-5所示。

图2.11-5

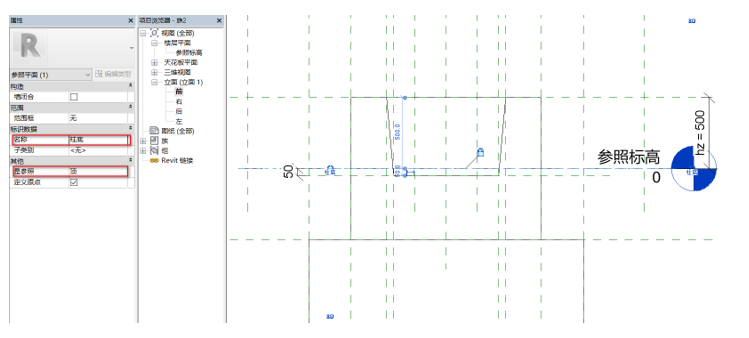

06.切换到“前”立面视图中，选择参照标高中的参照平面，在其”属性“面板”中进行编辑，如图2.11-6所示。

图2.11-6

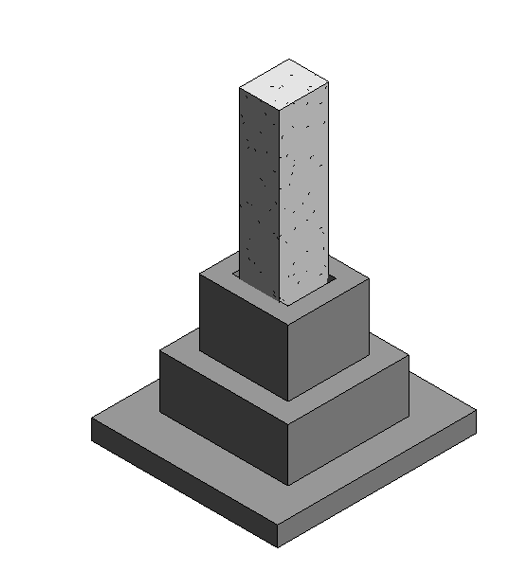

07.创建“结构样板”项目，在视图中任意放置一个结构柱，然后将“杯口基础.rft”载入项目中，并在放置在柱子上，如图2.11-7所示。

图2.11-7

本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
