BIM等级考试二级结构教程 | 2.4 结构柱-带牛腿矩形柱

结构柱-带牛腿矩形柱

01.新建“公制结构柱.rft”族样板。

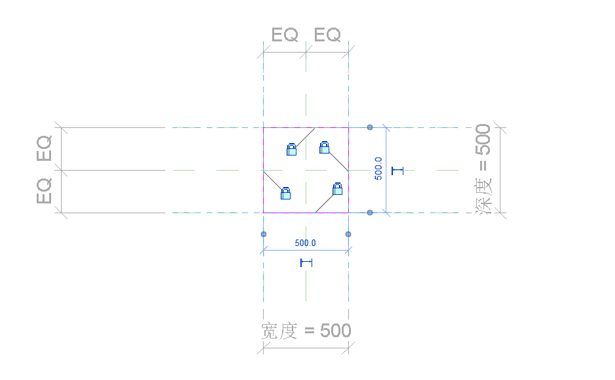

02.绘制柱身。在“低于参照标高”平面视图中，点击“创建”选项卡下的“拉伸”进行绘制柱身的轮廓，并进行“锁定”，如图2.4-1所示。

图2.4-1

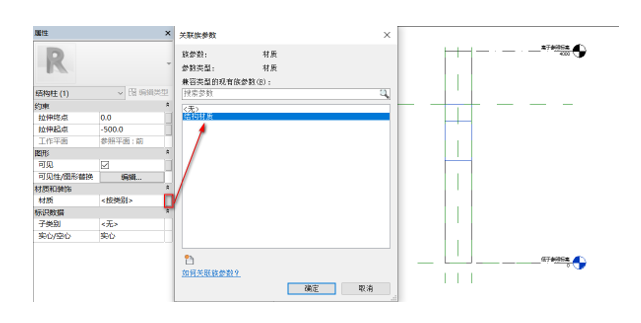

03.切换到“前”立面视图中，适宜拉伸图形并将其“锁定”在“低于参照标高”、“高于参照标高”上，并在“属性”面板中将其“材质”关联为“结构材质”，如图2.4-2所示。

图2.4-2

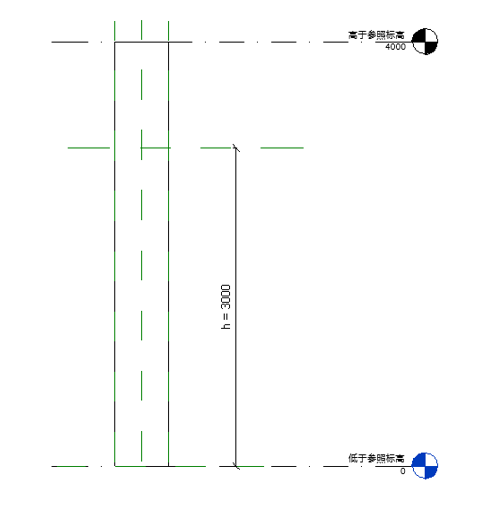

04.在“前”立面视图中绘制一条参照平面用来定位牛腿的高度，并创建赋予“h”的参数属性，如图2.4-3所示。

图2.4-3

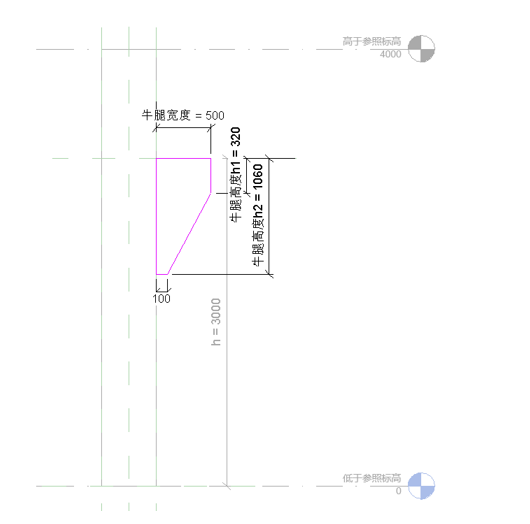

05.创建牛腿。在“创建”选项卡下点击“拉伸”进行绘制牛腿的轮廓，并进行相应的“锁定”、“注释”和创建赋予“牛腿宽度”、“牛腿高度h1”、“牛腿高度h2”的参数属性，点击“完成”，如图2.4-4所示。

图2.4-4

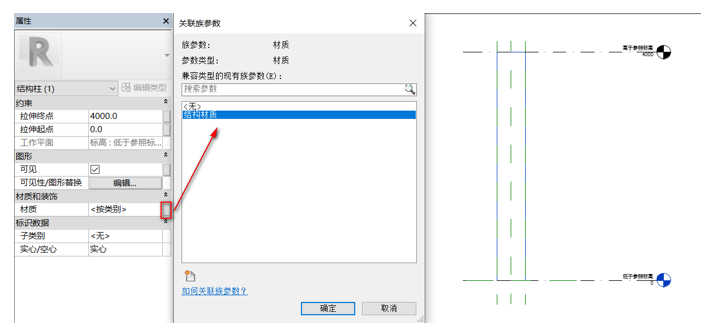

06.切换到“右”立面视图中，适宜拉伸牛腿的长度并“锁定”，在“属性”面板中将其“材质”关联为“结构材质”，如图2.4-5所示。

图2.4-5

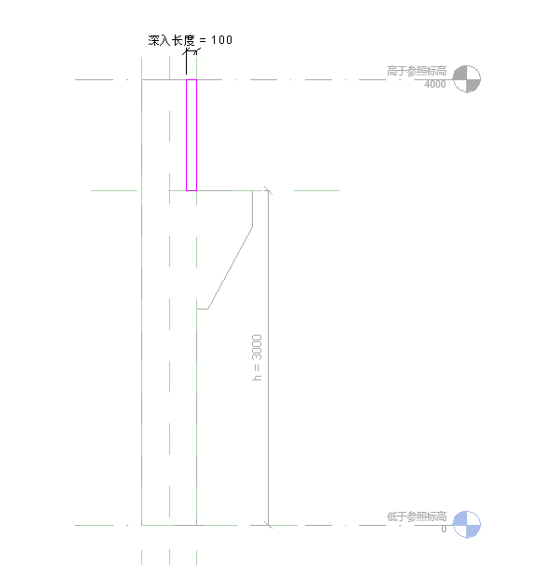

07.在“创建”面板下点击“空心形状”中的“空心拉伸”进行绘制图形，并将其“锁定”及创建赋予“深入长度”的参数属性，如图2.4-6所示。

图2.4-6

08.切换到“右”立面视图中，适宜拉伸空心拉伸的长度并“锁定”。

09.使用“连接”命令将主体与牛腿连接一起，使其看起来更美观。

10.带牛腿矩形柱绘制完成，如图2.4-7所示，将其命名为“带牛腿矩形柱”保存到计算机本地文件夹中。

图2.4-7
