01.新建“公制柱.rft”族样板。

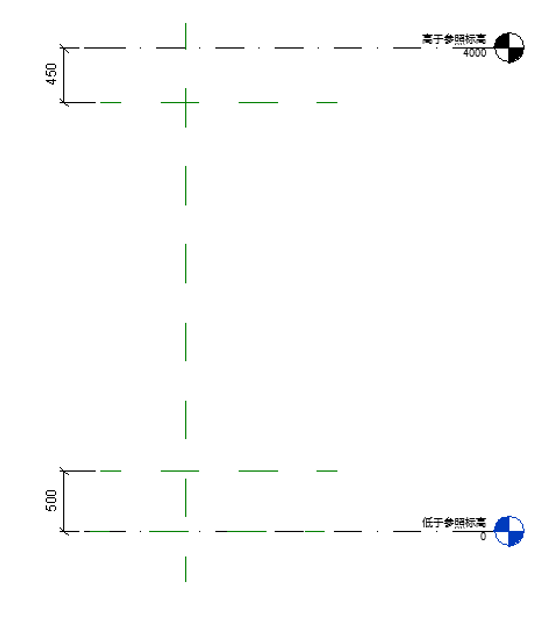

02. 在“前”立面视图中，创建两条参照平面，并“注释”和“锁定”，如图2.3-1所示。切换到“低于参照标高”，删除多余的参照平面以防止误导，在平面上使用“拉伸”工具绘制圆，并勾选“中心标记可见”，进行“对齐”、“锁定”以及创建赋予“R”的参数标签，如图2.3-2所示。
图2.3-1
图2.3-2

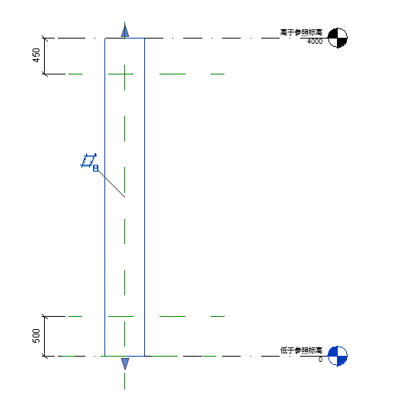

03.在“前”立面视图中进行适当拉伸并“锁定”图形在参照平面上，如图2.3-3所示。并将其材质关联“柱身材质”。
图2.3-3
04.创建顶部路径轮廓。在“创建”选项卡下点击“放样”中的“设置”，勾选“拾取一个平面”，在立面视图中拾取顶部的“高与参照标高”，在弹出来的面板中跳转到“低于参照标高”进行绘制顶部路径轮廓，并勾选“中心标记可见”，进行“对齐”、“锁定”以及创建赋予“R”的参数属性，如图2.3-4所示。
图2.3-4
05.绘制顶部轮廓。点击“放样”中的编辑轮廓，在弹出来的面板中跳转视图为“立面：右”，在视图中绘制顶部轮廓，在绘制好的轮廓中适当地进行“锁定”，用以控制周边的轮廓，点击“完成”，如图2.3-5所示。
图2.3-5
06.在柱顶“属性”面板中将其“材质”关联为“柱身材质”。
07.创建底部路径轮廓。在“创建”选项卡下点击“放样”中的“设置”，勾选“拾取一个平面”，在立面视图中拾取顶部的“低与参照标高”，在弹出来的面板中跳转到“低于参照标高”进行绘制顶部路径轮廓，并勾选“中心标记可见”，进行“对齐”、“锁定”以及创建赋予“R”的参数属性，如图2.3-6所示。
图2.3-6
08.绘制底部轮廓。点击“拉伸”中的编辑轮廓，在弹出来的面板中跳转视图为“立面：右”，在视图中绘制底部轮廓，在绘制好的轮廓中适当地进行“锁定”，用以控制周边的轮廓，点击“完成”，如图2.3-7所示。
图2.3-7
09.在柱底“属性”面板中将其“材质”关联为“柱身材质”。
10.使用“连接”将柱顶、柱底和柱身进行连接，如图2.3-8所示。
图2.3-8
11.罗马柱柱身绘制完成，将其命名为“罗马柱柱身”保存到计算机本地文件夹中。
