06.选择“参照平面-前后”，点击前视图，使用“模型线”中的“样条曲线”绘制，图3.9-6所示的两条样条曲线。
图3.9-6

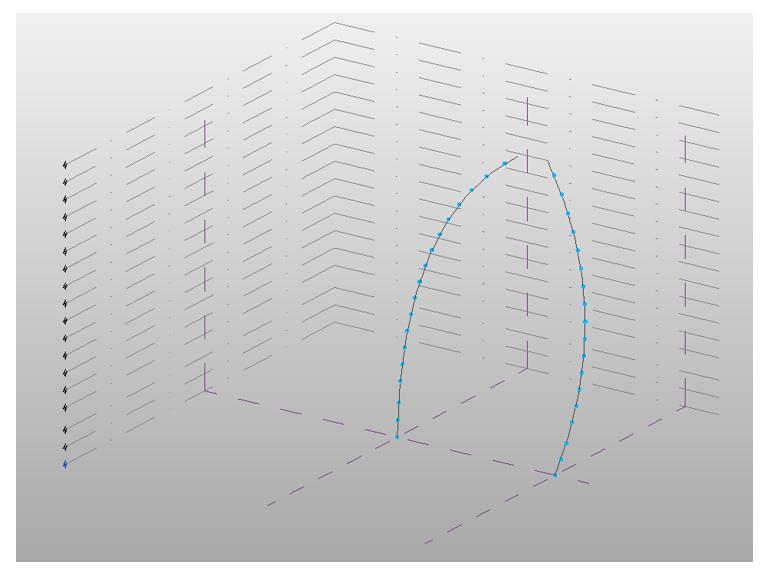

07.分别选择两条“样条曲线”，选择“分割路径”，勾选“交点”再框选所有的标高，点击“完成”，再点击“布局”取消对“布局”的选择，这时可以看见所有标高相交的地方都会有节点，如图3.9-7所示。
图3.9-7

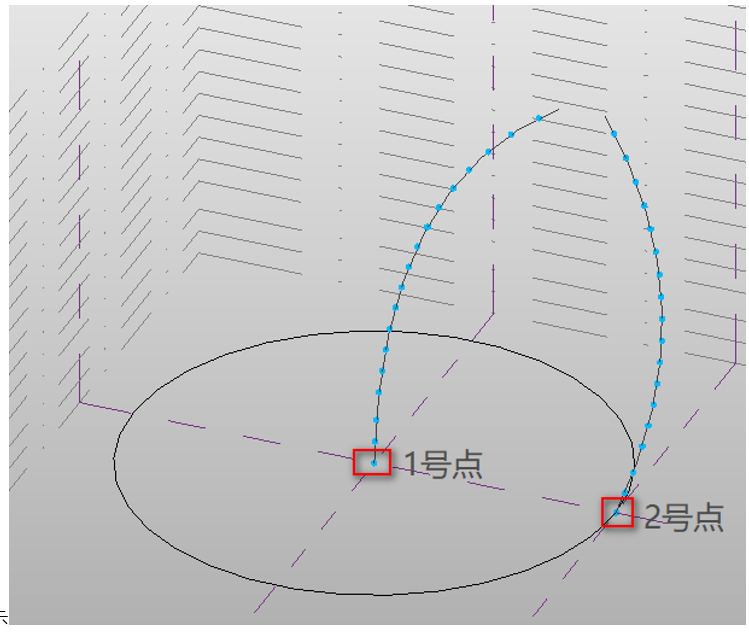

08.点击“插入”面板中的“载入族”，找到前面绘制的“圆形自适应构件”，将其载入到此项目中。点击“创建”面板中的“构件”，来放置载入的族。放置顺序如图3.9-8所示
图3.9-8

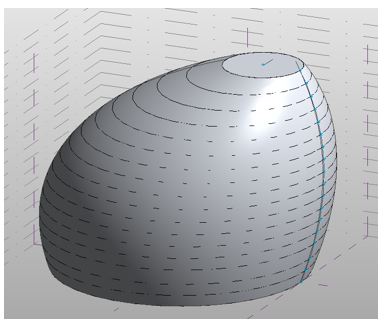

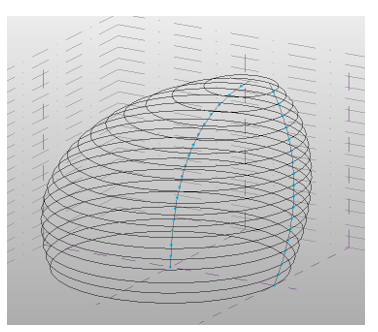

09.选中三维中所放置的“圆形自适应构件”图形，点击“重复”即可获得图3.9-9所示模型。再选中模型，点击“删除中继器”并点击创建形状，即可获得图3.9-10所示模型。
图3.9-9 图3.9-10

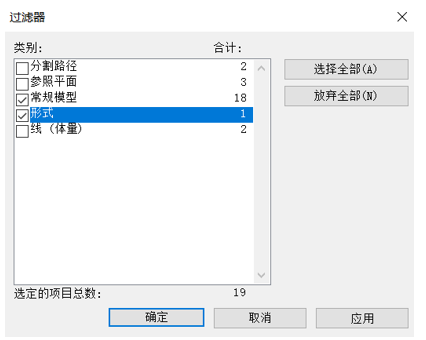

10.框选三维中的模型，点击“过滤器”选中“常规模型”与“形式”，如图3.9-11所示，点击确定，点击“删除”将所选中的删除。
图3.9-11

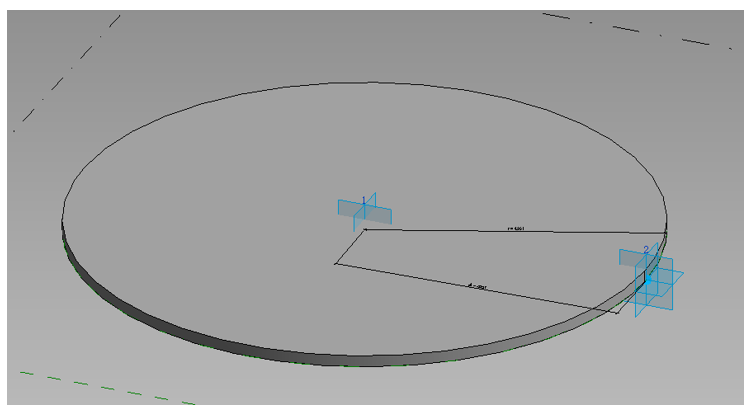

11.对‘圆形自适应构件”进行编辑，回到“圆形自适应构件族”中，选中圆形并勾选属性面板中的“是参照线”，点击“创建形状”，将模型高度改为200mm。如图3.9-12所示。
图3.9-12

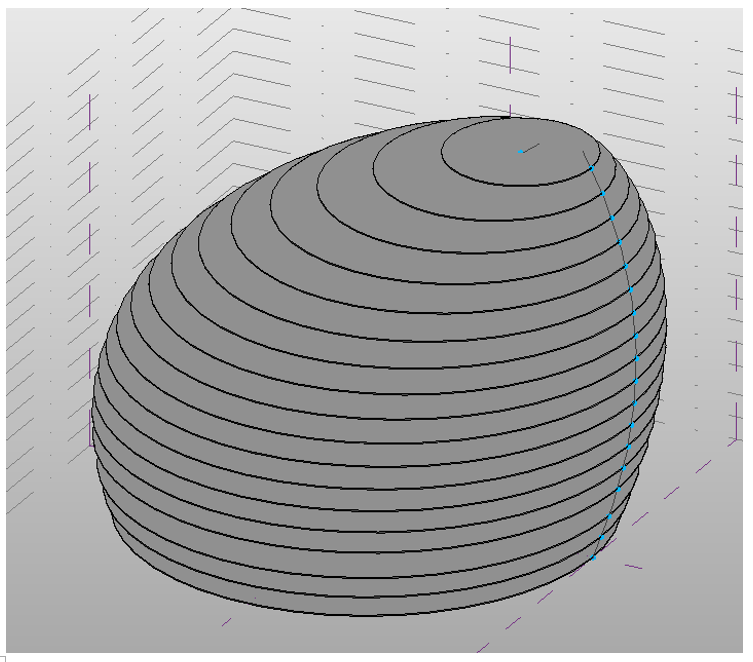

12.点击“载入到项目”，将其载入到前面所绘制的体量，按图3.9-8所示的顺序进行放置。选中它并点击“重复”即可获得图3.9-13所示模型。
图3.9-13
