在做项目中常常遇到异形的檐口，除了用二维轮廓族创建外，还可以运用内建族的方式创建。

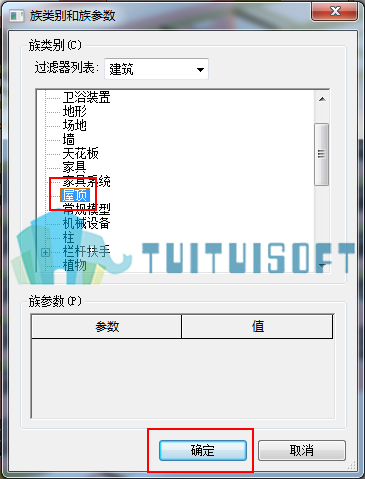

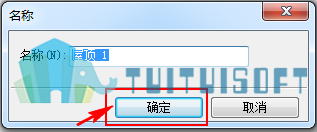

1）创建内建模型。在建筑选项卡中选择“构件”点击“内建模型”。

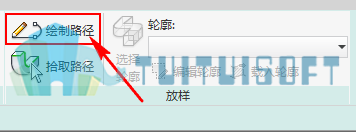

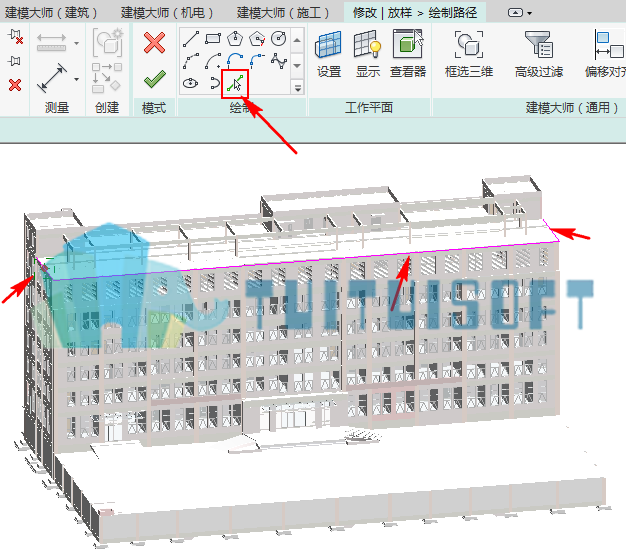

2）绘制路径。点击“放样”工具，点击“绘制路径”，选择“拾取线”绘制如下路径，完成“√”。

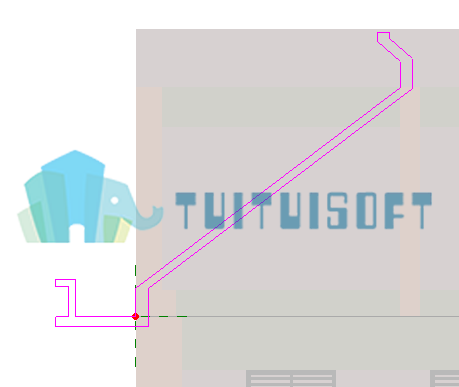

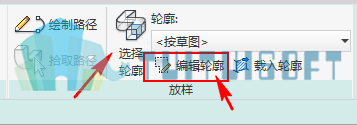

3）编辑轮廓。点击“编辑轮廓”，绘制如下轮廓，完成“√”。
本文版权归腿腿教学网及原创作者所有，未经授权，谢绝转载。
