管道保温层的厚度与管道材质、系统及尺寸相关，不同属性管道其保温层厚度不同。 首先忽略管径对保温层的影响，选中所有要加保温层管道、管件及附件，在“修改-管道”利用“添加隔热层”代替保温层，并添加一致厚度的保温层，如图所示，统一设置保温层厚度为28mm。 创建管道明细

在使用 制作项目过程中，很多细节部位比较复杂，例如调管综过程中在平面或者立面不能直接进行操作，这时可以通过创建相对应位置的剖面来进行操作。 简单的创建剖面即在平面视图或者立面视图使用剖面命令绘制即可，并会在项目浏览器中生成相对应的视图，如图所示。 立面视图也是一样的

在Revit中，有时需要在模型上做倾斜的构件，此时就需要一个倾斜的参照平面，下面进行详细说明。 1、选择“公制常规模型”族样板，绘制一个正方体。切换到“参照标高”视图，绘制一条对角参照面，并命名为“垂直45度”，如图所示 。 2、切换到三维视图，视觉样式选择“线框”

在施工现场时，对于机电管线量会进行统计，一般情况我们是在设计院图纸基础上进行统计，但是在 软件中进行管线综合后图纸会有变动，那么我们也可以直接在Revit中进行一个量的统计，此处量指管线长度。具体操作如下： 第一步：先将管线综合后的模型在平面图中打开，将多余其他的相关内容隐藏。如图： 第二步

本帖最后由 中文网小编2号 于 2019-8-29 11:28 编辑 例如我这里找了一张LOL的图片，然后拖进PS里： Ctrl+j复制一层，转为智能对象，执行滤镜-液化： 液化里用向前变形工具涂抹成大概这个鬼样子，总之看不出人样就行，这个大家随意就好： 因为图片素材我感觉颜色还不够艳丽，所

在revit中做好机电模型以后我们经常需要用模型图片来做各种文档资料，用截图像素太低而用渲染图片比较麻烦，在这个时候我们就会用到导出图片。 1. 导出图片经常遇到管线的轮廓线太粗，影响图片效果,在视图中将比例设置为1：1就不会出现这个问题，点击视图左下角的比例按钮进行修改。 视图比例1：1导出

在使用Revit建模绘图的过程中，一般情况下会绘制出所有的管道，但由于图纸分割等原因，有时还是可以使用断管符号。 1.新建一个族文件，选用“公制常规标记.rft”作为模板，如图所示。 2.点击“修改”选项卡上的“族类别和族参数”命令，将族类别选择为“管道标记”，并且勾选“随构件旋转”，如图所示。

01首先感谢网友提供的模型，打开之后删掉原本的摄像机灯光材质，精简一下场景。 02先上一个大概材质上色，找个好看的色卡吸取就好了。 03创建摄像机，选好角度构图。 04创建OC天空，选择一个适合的HDR贴图，多试几个选择喜欢的。旋转角度修改亮度等。 05修改OC渲染模式，C4D渲染设置等，渲

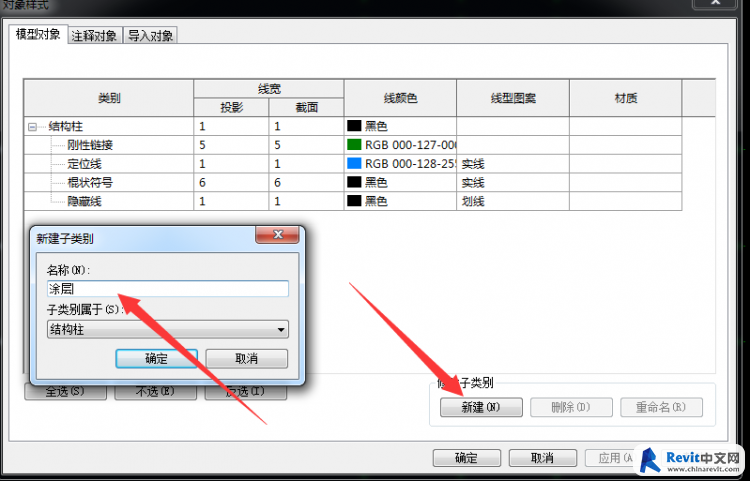

本帖最后由 中文网小编 于 2019-8-29 10:07 编辑 1.可以在制作柱族时，为族加入“涂层”模型。使用“公制结构柱”族样板建立结构柱族，点击菜单“管理-对象样式”，弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“涂层”，设置“涂层”子类别的特性如图所示。 2.使用实

本帖最后由 中文网小编 于 2019-8-29 09:32 编辑 1.在Revit中绘制一道墙体，并绘制一段管道，管道与墙体是碰撞的，如下图所示。保存项目文件为“碰撞检查”。 2.在Navisworks中将此文件进行附加，注意此处需要附加的类型为rvt文件，而不是nwc文件。3.在Naviswo
