Revit教程丨为柱子添加外表面图层
1.可以在制作柱族时，为族加入“涂层”模型。使用“公制结构柱”族样板建立结构柱族，点击菜单“管理-对象样式”，弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“涂层”，设置“涂层”子类别的特性如图所示。

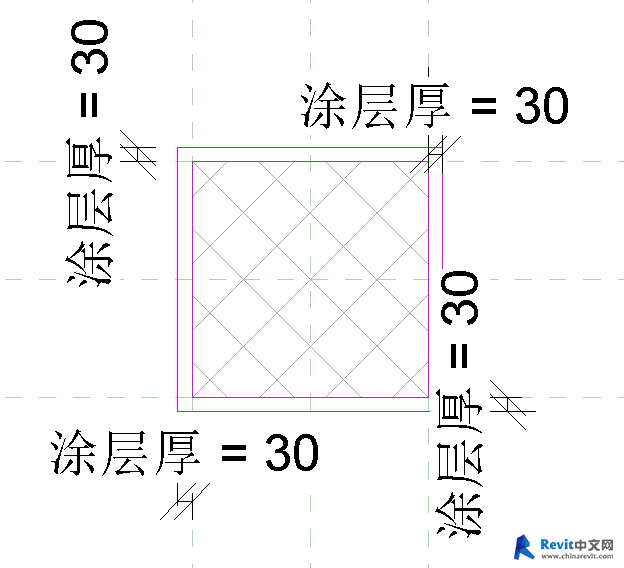

2.使用实心拉伸建模工具建立柱模型后，再次使用实心拉伸建模工具，在柱外侧建立涂层模型，其拉伸草图如图所示。

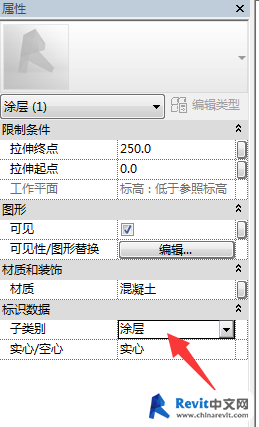

3.在拉伸图元属性对话框中，设置拉伸所属的子类别为“涂层”，如图所示。

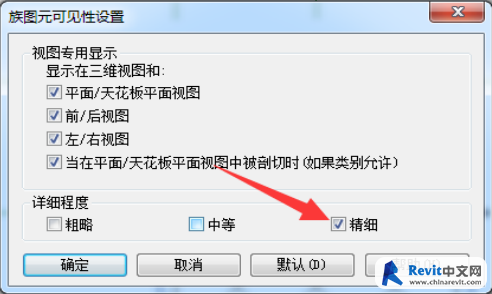

4.选择涂层拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，如图所示，在“详细程度”中，仅勾选“精细”，即拉伸图元仅在视图详细程度为“精细‘时才可见，点击确定完成可见性设置。

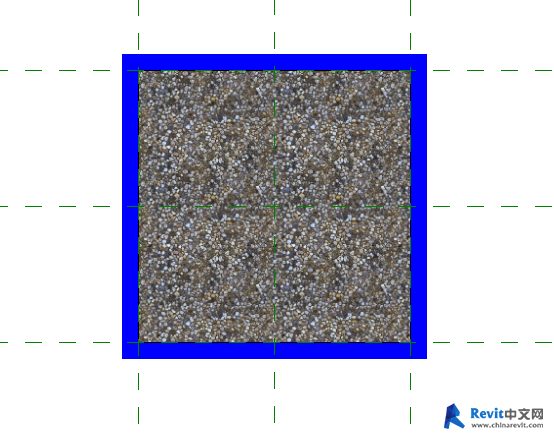

5.在项目中应用该结构柱时，当视图详细程度为精细时，该结构柱截面显示如图所示。

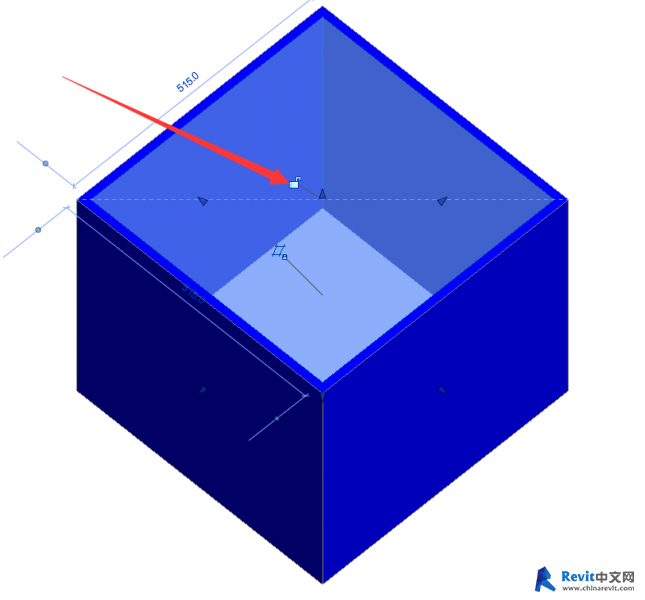

6.在项目中发现柱身和涂层高度不一致，因为结构柱与涂层没有锁定截面，回到族中将结构柱与涂层上下两个截面对齐并锁定即可，如图所示。
来源:EaBIM
