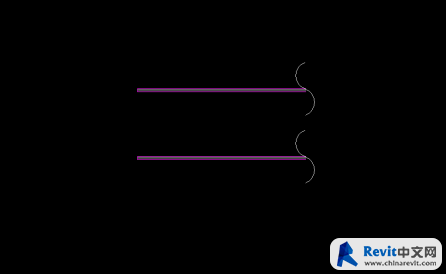

Revit教程丨如何绘制管道的断管符号
在使用Revit建模绘图的过程中，一般情况下会绘制出所有的管道，但由于图纸分割等原因，有时还是可以使用断管符号。

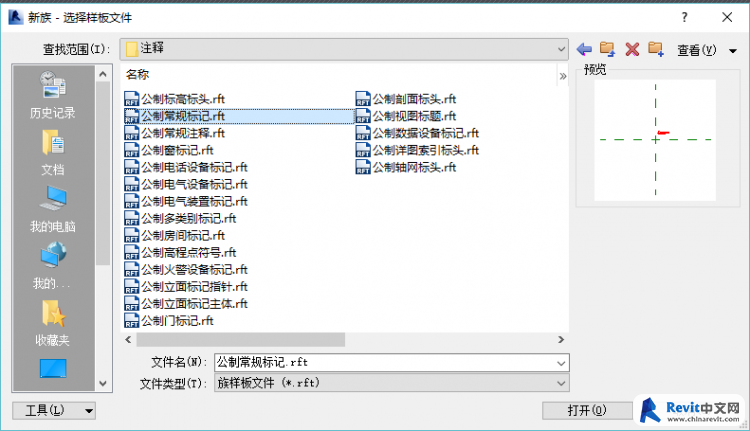

1.新建一个族文件，选用“公制常规标记.rft”作为模板，如图所示。

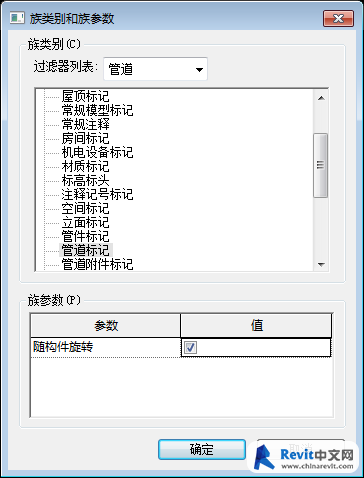

2.点击“修改”选项卡上的“族类别和族参数”命令，将族类别选择为“管道标记”，并且勾选“随构件旋转”，如图所示。
3.点击“创建”选项卡上的“直线”命令，选择弧线工具在两个参照平面的焦点附近绘制断管符号，如图所示。
4.保存该族文件，然后将其“载入到项目中”。点击“注释”选项卡中“按类别标记”，点击需要添加断管符号的管道，添加在先前步骤中制作的管道标记，如图所示。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
