Revit教程丨设置BOX斜切角的参照平面
在Revit中，有时需要在模型上做倾斜的构件，此时就需要一个倾斜的参照平面，下面进行详细说明。

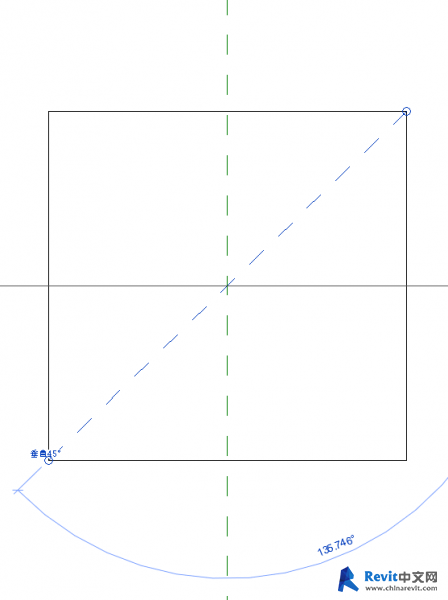

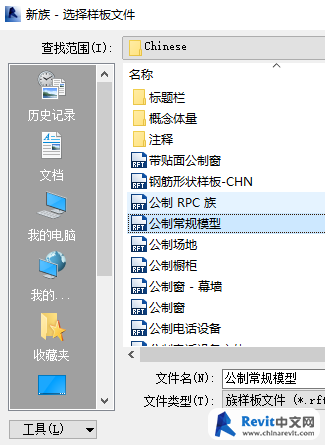

1、选择“公制常规模型”族样板，绘制一个正方体。切换到“参照标高”视图，绘制一条对角参照面，并命名为“垂直45度”，如图所示 。

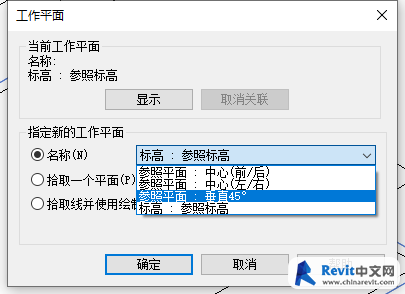

2、切换到三维视图，视觉样式选择“线框”，在“创建”选项卡下选设置工作平面，选择参照平面“参照平面:垂直45度"，如图所示。

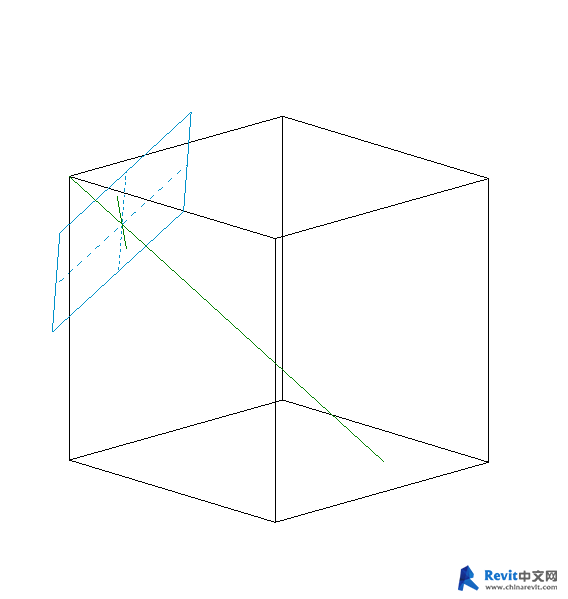

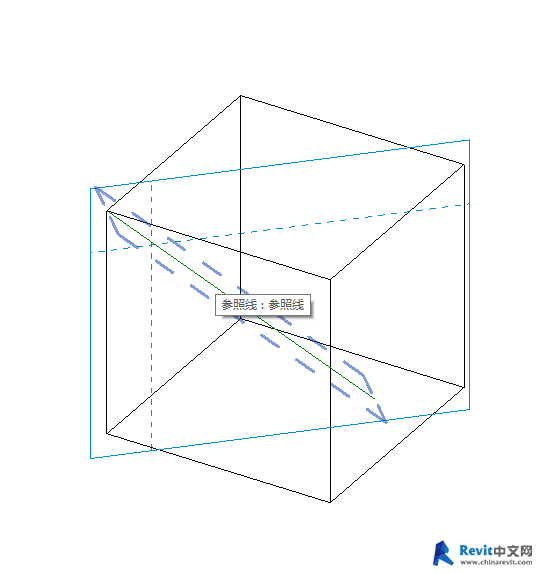

3、在刚才选取的工作平面上绘制参照线1 ，再次设置工作平面，拾取参照线1的二号平面（按tab切换），如图所示。
4、垂直于参照线1做参照线2（根据实际需要找合适角度绘制），如图所示。

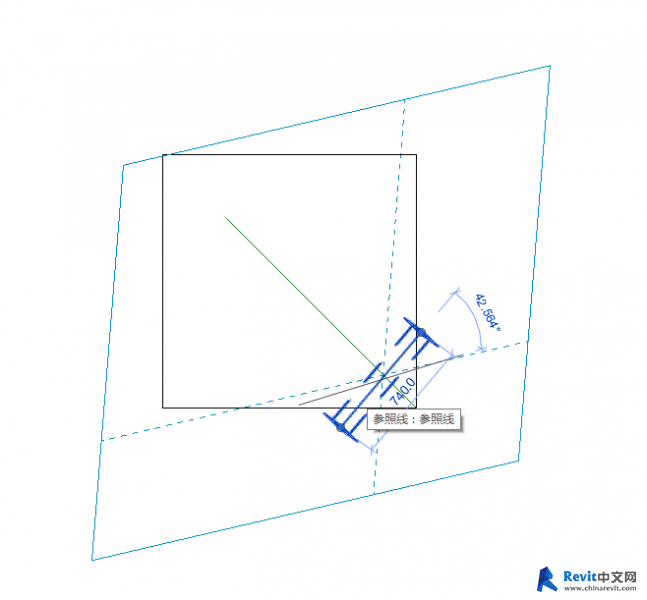

5、故技重施，选取参照线2的二号平面作为工作平面，此时获得最终成果-倾斜的参照平面，如图所示。
意义：在制作族的时候，会出现一些在斜面上的构件、零件，而在常规平面做完后还要做旋转调整非常麻烦，而直接设置倾斜工作平面可以快捷的做出想要的效果，并且避免了频繁调整和报错，有利于提高工作效率。
