在Revit中，风管和管道都设有“系统类型”参数，可以在创建时在下拉栏中选择相应的系统类型。但是，有时在创建风管或管道时，我们会发现其“ 系统类型”显示为“未定义”。 出现这种情况，是因为我们在创建风管或管道时把风管或管道创建成了封闭的管网，程序默认无法定义“系统类型”。 2015版的Revit

风管占位符和管道占位符是用于绘制不带弯头和T形三通管件的占位符风管和管道，是一种管线的示意性表达。可在早期设计阶段不确定风管和管道的具体位置时，用于指示管线的大概方位，帮助管线系统的前期设计。 占位符风管和管道始终显示为不带管件的单线几何图形，且具有和风管管道一样的参数值。 在设计确定后，可以将占

(1)选择功能区“注释>按类别标记”命令，放置-一个标记， 放置的桥架标记此时为默认值。 (2)我们先去掉标记中的单位。选择功能区“管理>项目单位”命令. (3)在“项目单位 ’对话框中，将“规程”选择“电气”单击“电缆桥架尺寸”后面的“格式”。 (4)在“格式”对话框中，将“单位符号”

在Revit自带的项目样板中，风管系统和管道系统已经预设有若干系统类型，在项目浏览器中“族”列表下的“管道系统”和“风管系统”中可以看到这些系统类型。这些系统类型可以重命名，但不能被删除。 如果想要自定义一一个 系统类型，则可以在类似的系统类型上单击鼠标右键，然后选择“复制”，在新复制的系统类型上

我们在连接管线时，有时会出现“风管/管道已修改为位于导致连接无效的反方向上”的提示框。 出现这种提示，主要是因为要连接的末端与管线之间的距离太近，在这种情况下，当末端连接风管时，就会出现错误提示。 此时的解决办法是，将末端与风管之间的距离拉开，尽量使用接口的方式连接。连接成功后。 （更多Rev

在用Revit软件进行水、暖、电专业设计过程中，在剖面进行尺寸标注的时候，风管与桥架只能标注到中心线，无法标注到边界，常常要手动加一条详图线或参照平面用来标注。 这个问题是Revit针对设备管线的一个叫做“升/降”的机制导致的，这个机制一般用于平面视图的立管表达，但在剖面视图中就导致上述问题。解决

管道的顶标高或底标高不能用风管或桥架的方法进行标记，但可以利用高程点在平面视图标注的方法实现。 具体步骤如下: (1)选择“项目浏览器>机械>暖通>楼层平面”命令，选择楼层，例如:“2层1.500”; (2)选择功能区“注释>高程点”命令 (3)在选项栏中选择“ 相对于基面””为“当前标高”列表;

以优比服务的河南建设大厦项目2层风管为例。 标注风管标高的步骤如下: (1)打开“2层5.40”标高楼层平面。(注:标记只能在二维视图中表示) (2)单击“注释>按类别标记”命令，移动鼠标到高亮显示要标记的风管并单击放置标记,放置的风管标记为默认值。 (3)要显示风管的标高，选择风管尺寸标记

在Revit里创建立管有两种方法，分别为在平面创建和在立剖面创建。这里以风管立管为例进行说明。 (1)在平面创建立管 此方法主要是通过在选项栏上修改“ 偏移”值以实现立管的创建。1)选择功能区“系统>风管”命令; 2)选择选项栏上的风管尺寸值，输人起始的偏移量，光标移动到立管的起点位置，单击指定立管

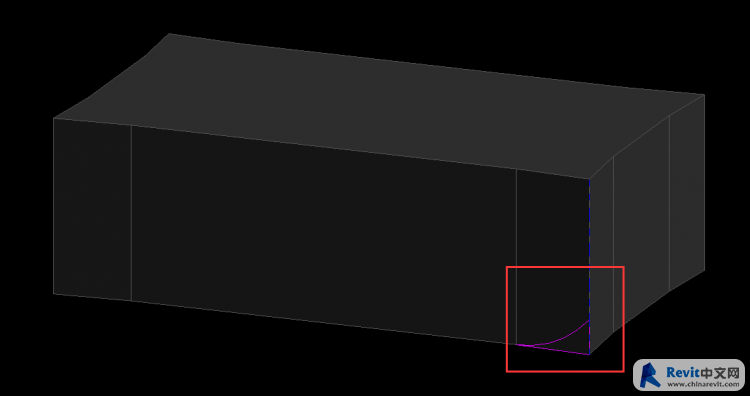

实际生活中，有很多古建筑的构件是Revit中所没有的，所以每一个古建筑构件都需要通过创建族的方式来构建，那么下面讲解如果利用族命令创建飞檐。 01 新建一个族样板，利用创建下的拉伸命令，根据古建筑屋顶平面图绘制拉伸，如图所示。 02 利用空心旋转命令，注意空心旋转的拾取面和轴线，红线为拾取面，蓝线为
