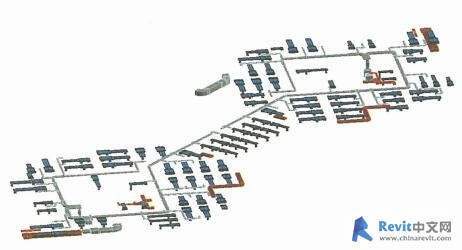

以优比服务的河南建设大厦项目2层风管为例。
标注风管标高的步骤如下:

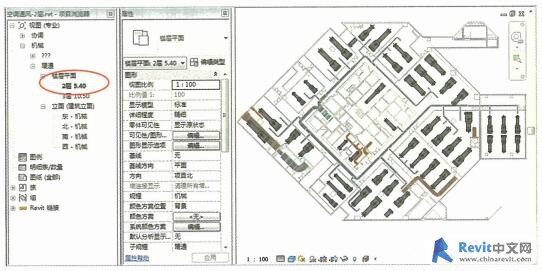

(1)打开“2层5.40”标高楼层平面。(注:标记只能在二维视图中表示)

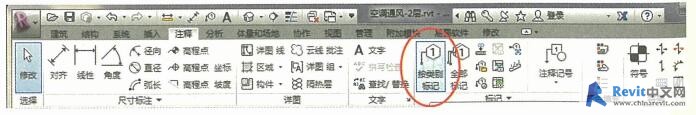

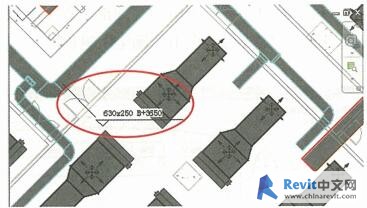

(2)单击“注释>按类别标记”命令，移动鼠标到高亮显示要标记的风管并单击放置标记,放置的风管标记为默认值。

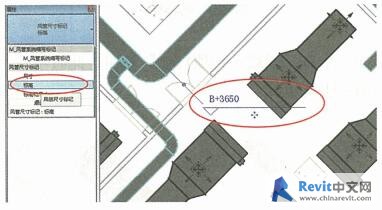

(3)要显示风管的标高，选择风管尺寸标记，在其属性栏的类型名称下拉栏，更换为“标高”，此时标记的风管标高为风管的底标高。

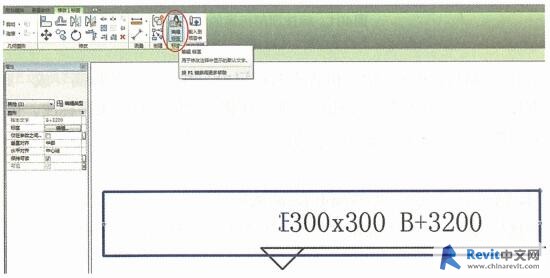

(4)如果要显示风管的顶标高，则需要编辑风管尺寸标记。选择风管标记，单击功能区“修改>
编辑族”命令，进入标记族编辑界面。选择编辑标签，单击功能区“编辑标签”命令。

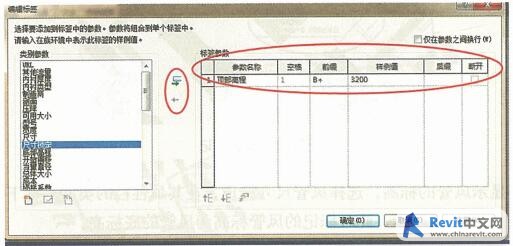

(5)在“编辑标签” 对话框中，将左侧中的“顶部高程”参数添加到右侧，将“底部高程”去除。完成后，点击“确定”退出。
(6)在族编辑界面，单击“

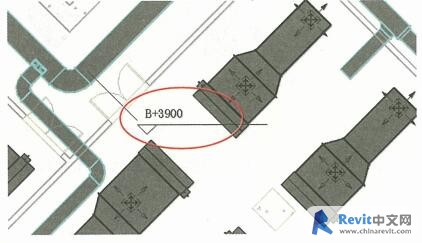

载人到项目中”按钮，此时项目中的标记标注的就是风管的顶标高了。
桥架的标高标注跟风管类似，但管道的标记中，并无“ 顶部标高”或“ 底部标高”的参数，即使另外添加共享参数并使用外部插件将参数值计算出来再标注，但仍无法实时更新。
