Revit教程丨在创建风管或管道时为何系统类型会表示为“未定义”选项?

发布:中文网小编 浏览:8846人 分享
发布于:2019-09-24 09:50

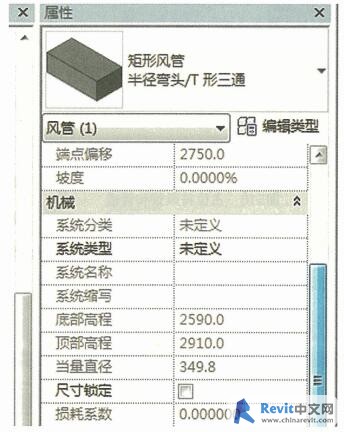

在Revit中,风管和管道都设有“系统类型”参数,可以在创建时在下拉栏中选择相应的系统类型。但是,有时在创建风管或管道时,我们会发现其“ 系统类型”显示为“未定义”。



出现这种情况,是因为我们在创建风管或管道时把风管或管道创建成了封闭的管网,程序默认无法定义“系统类型”。
2015版的Revit API提供了相关接口,可采用插件直接定义系统,此问题可望得到解决。
目前的解决办法是添加一-段新的管线,使之前的封闭管网变成非封闭的管网,原“未定义”的管线的系统类型都会变成与新建的管线-样了。
