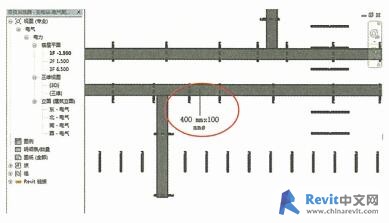

(1)选择功能区“注释>按类别标记”命令,放置-一个标记, 放置的桥架标记此时为默认值。

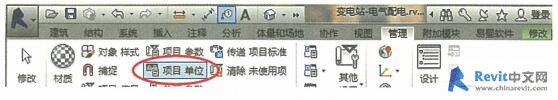

(2)我们先去掉标记中的单位。选择功能区“管理>项目单位”命令.

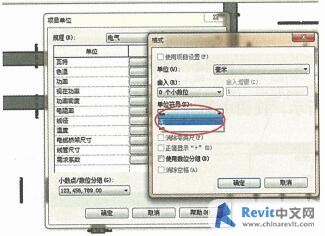

(3)在“项目单位 ’对话框中,将“规程”选择“电气”单击“电缆桥架尺寸”后面的“格式”。

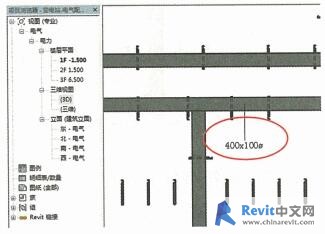

(4)在“格式”对话框中,将“单位符号”的选项选择“无”,点击“确定”退出。这时视图中的标记就已经没有单位了。

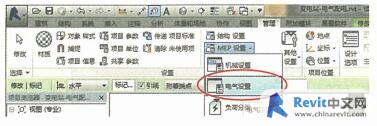

(5)现在我们再去掉标记中的后缀。选择“管理>MEP设置”下拉栏中的“电气设置”命令。

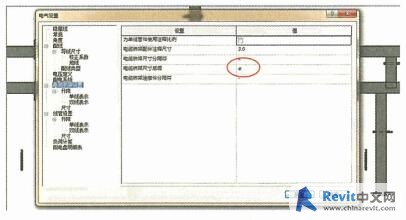

(6)在“电气设置”对话框中,单击“电缆桥架设置”按钮,删除“电缆桥架尺寸后缀”的值“φ”,点击“确定”退出。

(7)这时视图中的标记就没有单位和后缀了。
