在用Revit软件进行水、暖、电专业设计过程中，在剖面进行尺寸标注的时候，风管与桥架只能标注到中心线，无法标注到边界，常常要手动加一条详图线或参照平面用来标注。

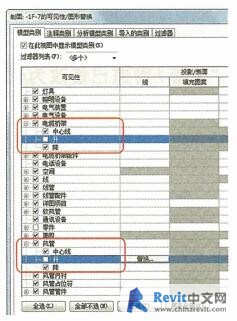

这个问题是Revit针对设备管线的一个叫做“升/降”的机制导致的，这个机制一般用于平面视图的立管表达，但在剖面视图中就导致上述问题。解决方法很简单，把视图“可见性设置”里的风管及桥架的“升” 关闭即可。

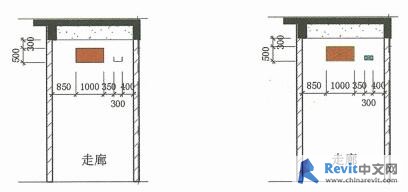

在“升”关掉之后就可以标注风管及桥架的边界，但其截面显示会有点不一样，这就是“升/降”所起的作用。可以在标注尺寸之后，再把“升”打开，显示回复正常，标注也保留下来，得到如图所示的剖面。
此操作非常频繁，每次都要在视图“可见性设置”里操作，比较麻烦，可使用二次开发的插件来提高效率，例如“创筑”插件提供了快捷的“升降开关”工具。
