当空间不够，无法放置电缆桥架配件时，可以用“无配件的电缆桥架”来绘制桥架模型。 方法如下: (1)选择功能区，“电缆桥架”命令; (2) 在桥架“属性”窗口选择“无配件的电缆桥架”; (3)在绘制电缆桥架模型时，不生成“ 三通连接件”也能连接: (4)当遇到管线密集区域，电缆桥架需上翻或下翻来

默认情况下，链接模型的显示方式是按主体模型的视图样式进行显示的，所以原来机电模型设置好的颜色，被链接到建筑模型里可能就看不到了。 可以有两种方法解决这个问题:传递过滤器和修改显示设置。 (1)传递过滤器。 可以通过“传递项目标准”，直接从机电模型文件中将其过滤器及视图样板传递过来。 (2)修改显

为了在机电管线综合协调时方便直观地辨认不同管线系统，通常需要给机电管线赋予不同的表面颜色，在Revit中，一般通过定义过滤器的方法来实现，具体步骤如下: (1)点击视图属性窗口的“可见性/图形替换”右边的“编辑”按钮; (2)出现当前视图的“可见性/图形替换”对话框，切换到“过滤器”选项卡; (3)

为了在机电管线综合协调时方便直观地辨认管线系统，通常需要给机电管线赋予不同的表面颜色。在Revit中，可以通过对象的材质或者过滤器两种方式进行定义，两种;方法都可以改变管道的颜色来区分各个专业的管道，但区别在于使用过滤器来定义管道系统颜色会比改变材质的方法更方便和使用时更灵活。因为使用过

Revit的族，有些是基于特定构件的，如基于墙、基于楼板、基于天花板的族等。如果某个消火栓箱的族构件只能贴墙壁才能放置，说明这个消火栓箱族是使用“基于墙的样板”为基础创建的族模型。在放置这种基于墙的族时，如果所放置的位置没有墙体时，将无法放置，解决的方法是: (1)在我们需要放置此类型族模型的位置先

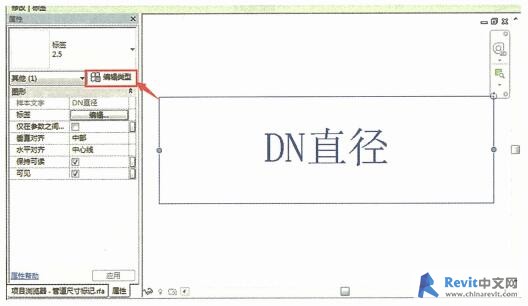

标记文字的白背景属于标注族里面的设置，所以需要进人到族编辑里修改。具体步骤如下: (1)点击管道的“尺寸标记”编辑族 (2)在族编辑环境下点击“标签”，“ 编辑类型”按钮，把“背景”修改成“透明”。 （更多Revit教程请点击：http://www.chinarevit.com/forum.p

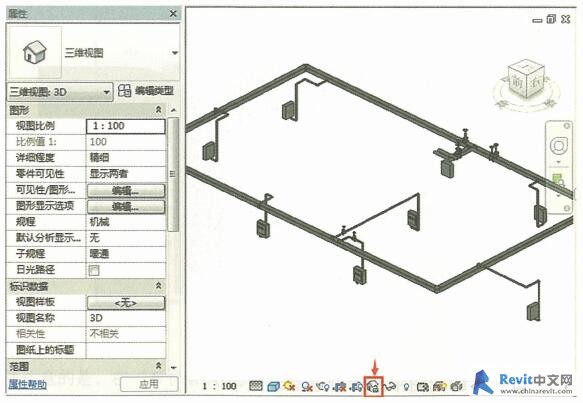

有时为了方便检查模型，需要在三维视图中显示管道的标注，具体步骤如下: ; (1)在三维视图属性窗口中编辑视图可见性，在“注释类别”选项卡，钩选要显示”的类别的可见性; (2)在三维视图的视图下，点击“保存方向并锁定视图”命令; (3)锁定好视图后就可使用功能区“注释>按类别标记”的命令来标注管道

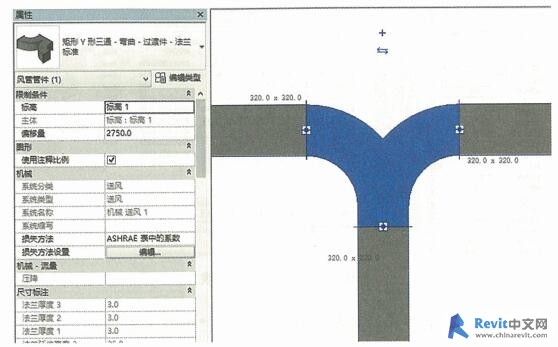

在Revit中创建风管，风管的连接件会按风管的“布管系统配置”自动生成，如图所示风管自动生成的连接件，是-一个 T形三通，这是由风管的类型属性中的“布管系统配置”中“连接”一项设定的。 我们可以载入更多的连接件族，在此处就可以在下拉栏中选取。比如，到Revit自带的族库中选择一个矩形Y形三通，载人到

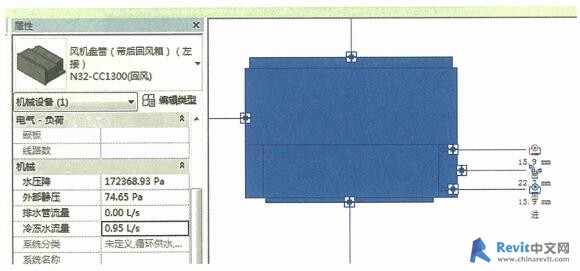

我们以图中的风机盘管为例，说明一下产生问题的原因和解决办法。注意，该风机盘管的“系统分类”目前为“未定义”。 我们在此风机盘管的出风口处创建一段“ 系统类型’为“送风”的风管。 此时，点击风机盘管时我们会发现风机盘管的“ 系统分类”变为了“送风”。 然后，我们再在回风口处绘制一段“系统类型”为

在绘制暖通专业管线功能里，Revit 提供了一一个“转换为软风管”的功能，在使用这个功能时很容易会出现一个误区，那就是直接用鼠标点取想要转换的风管，这样经常会导致操作失败。 这个功能的正确操作步骤应该是: 先选择功能区“ 系统>转换为软风管”命令。 在选项栏的“最大长度”中，输人需要的软风管管段长
