Revit教程丨为什么与风机的回风口和送风口连接的风管会变成一个系统?如何解决?

发布：中文网小编浏览：4773人

发布于：2019-09-25 10:15

软件系统课程共有600+软件系统视频教程可供学习，下载APP免费学！

CAD

Plant 3d

ACE

Revit

Navisworks

Inventor

P&id

3dsmax

Dynamo

工程基础

VRay

SketchUp

Fuzor

Lumion

Twinmotion

Synchro 4D

tekla

Enscape™

Civil3D

晨曦BIM

catia

橄榄山

建模大师

InfraWorks

慧筑巧模

BeePC

Bentley

PTV

酸葡萄

海迈建模

二次开发

BDIP

Cinema 4D

PPT

Excel

Word

思维导图

BIMFILM

广联达

项目管理

BIM基础

成人自考

成人高考

远程教育

开放大学

施工工艺

更多软件

我们以图中的风机盘管为例，说明一下产生问题的原因和解决办法。注意，该风机盘管的“系统分类”目前为“未定义”。

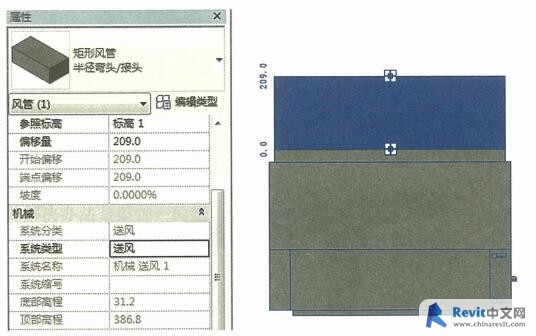

我们在此风机盘管的出风口处创建一段“ 系统类型’为“送风”的风管。

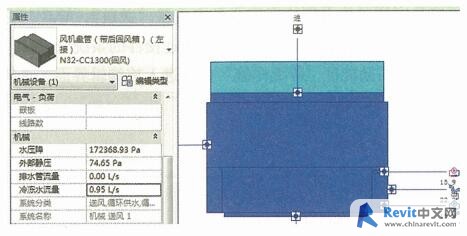

此时，点击风机盘管时我们会发现风机盘管的“ 系统分类”变为了“送风”。

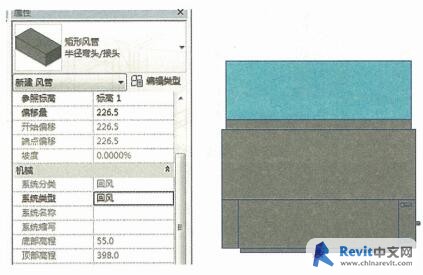

然后，我们再在回风口处绘制一段“系统类型”为“回风””的风管。

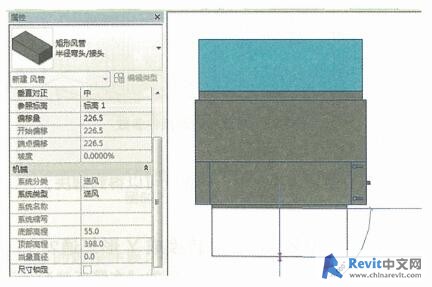

连接风机盘管后我们会发现回风口的风管也变成了“系统类型”为“送风”的风管。

出现这种情况是因为风机盘管的系统分类变成了“送风”，导致与之相连接的管线都默认为送风了。解决的方法是修改风机盘管族中连接件的系统分类。

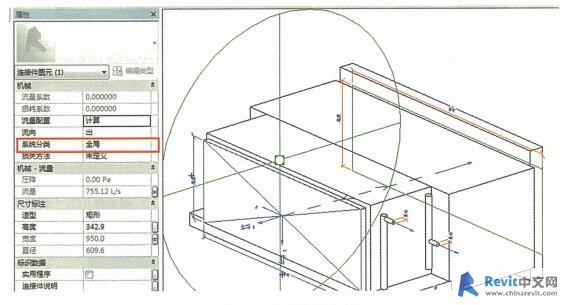

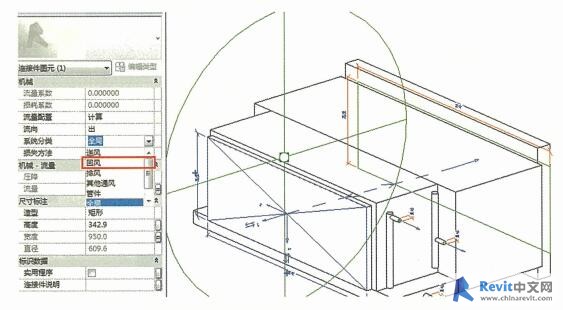

选中风机盘管，点击功能区“吵编辑族”命令进入族编辑界面。选择风机盘管处于回风口的“连接件”，将其属性栏中的“系统分类”由“全局”改为“回风”。

把改好的风机盘管族再载回到项目中，问题就可以得到解决。
