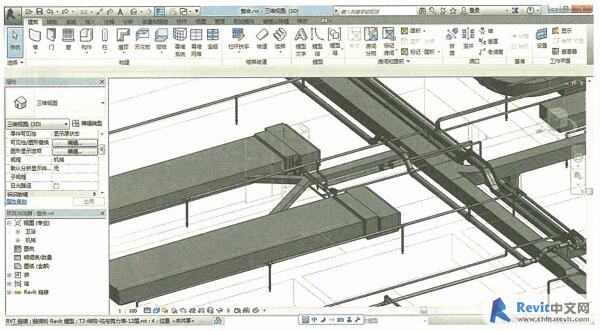

默认情况下,链接模型的显示方式是按主体模型的视图样式进行显示的,所以原来机电模型设置好的颜色,被链接到建筑模型里可能就看不到了。


可以有两种方法解决这个问题:传递过滤器和修改显示设置。
(1)传递过滤器。
可以通过“传递项目标准”,直接从机电模型文件中将其过滤器及视图样板传递过来。
(2)修改显示设置。

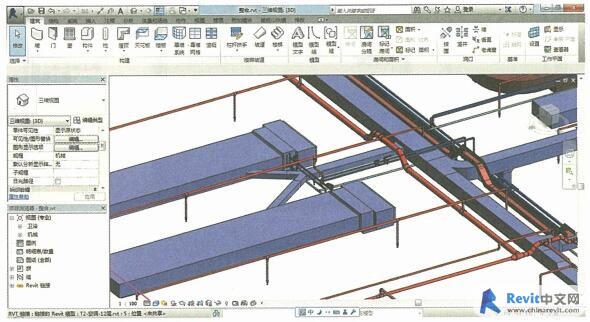

通过改变Revit链接的显示设置,恢复链接文件原视图显示,具体步骤如下:
1)点击视图属性窗口的“可见性/图形替换”右边的“编辑”按钮;

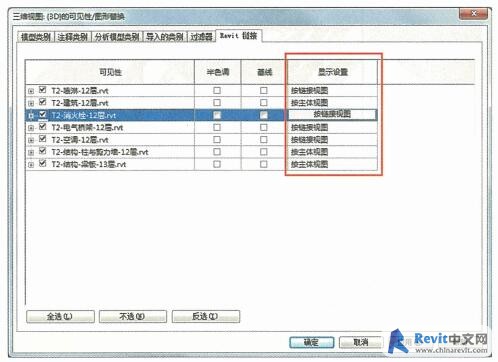

2)出现当前视图的“可见性/图形替换”对话框,切换到“Revit 链接”选项卡;
3)把各专业模型的显示设置从原来的“按主体视图”改为“按链接视图”;

4)点击“确定””按钮,完成设置。
