为了在机电管线综合协调时方便直观地辨认不同管线系统，通常需要给机电管线赋予不同的表面颜色，在Revit中，一般通过定义过滤器的方法来实现，具体步骤如下:
(1)点击视图属性窗口的“可见性/图形替换”右边的“编辑”按钮;

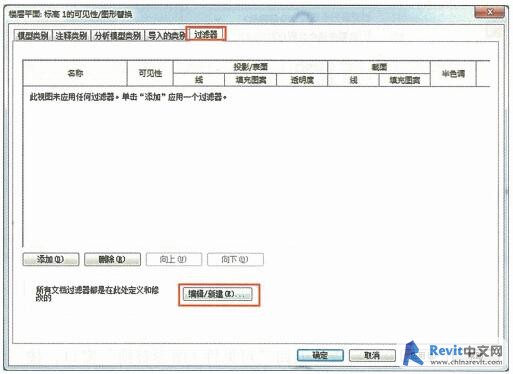

(2)出现当前视图的“可见性/图形替换”对话框，切换到“过滤器”选项卡; (3)点击“编辑/新建”按钮;

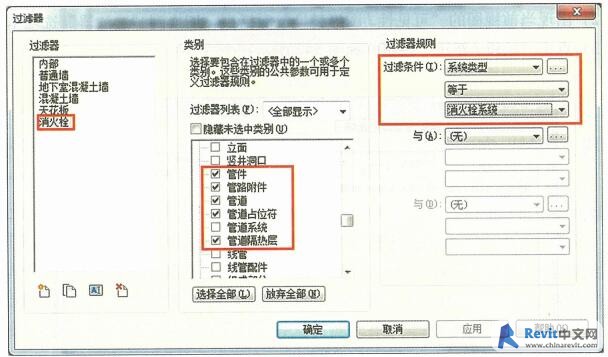

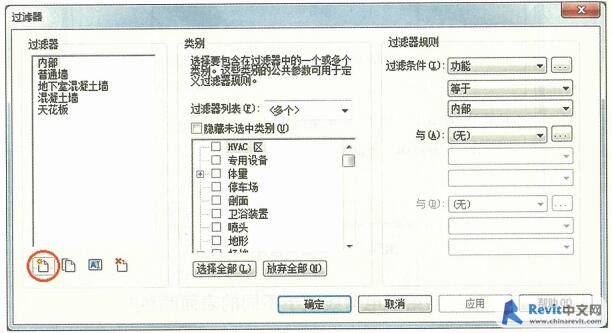

(4)出现“过滤器”窗口，创建机电专业的过滤器，如以“消火栓”为例，按图548所示的“新建过滤器”按钮，输入消火栓，然后设置消火栓“类别”和设置“过滤器规则”;

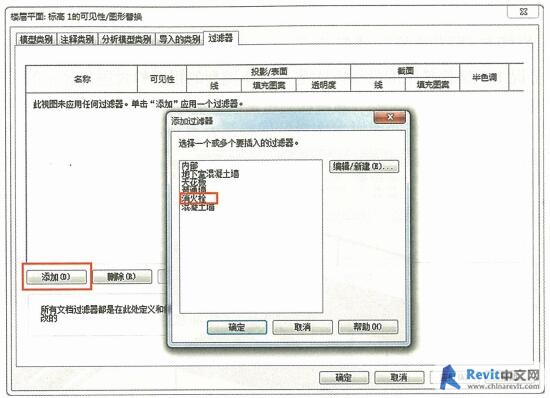

(5)点击“确定”按钮，完成并返回“可见性1图形替换”窗口，按“添加”按钮添加“消火栓”过滤器;

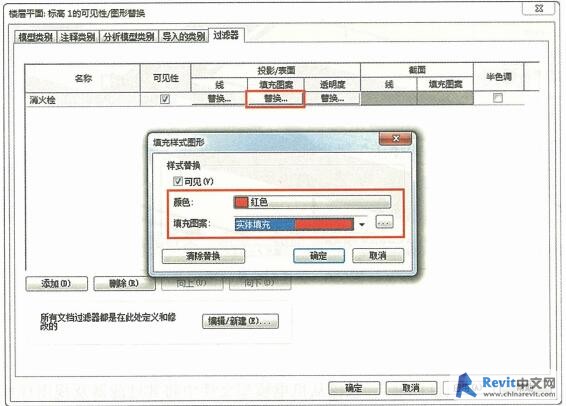

(6)点击“消火栓”过滤器的填充图案的“替换”按钮，选择“颜色”和“填充图案”，如图551所示，完成“消火栓”的过滤器设置;
(7)其他机电系统重复上述步骤分别进行设置。
