4.1如何绘制电缆桥架？
桥架的类型、如何设置桥架的尺寸大小、设置标高、管件配件的介绍及设置
目前在电气设计方面，国内的设计深度基本均为完成电缆桥架、配电箱柜、照明灯具以及相关的配线线管的绘制。常见的配线包括电缆桥架、线管、导线三种配线方式，这三种作为电气设计当中重要的组成部分，涵盖了在BIM模型中最为强调的管线综合部分。是现如今最被广大用户认可的三维模型的优势。
4.1.1新建项目

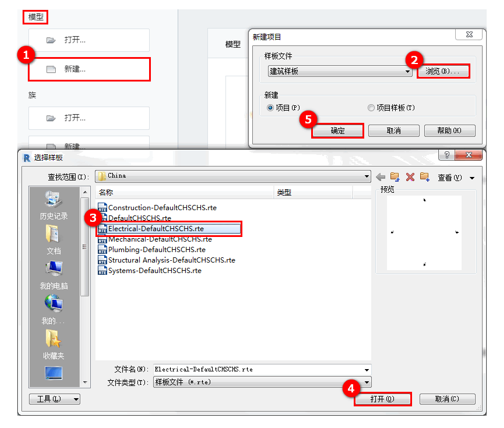

单击“应用程序菜单”中的“新建”按钮，接着单击“项目”命令，打开“新建项目”对话框，单击“样板文件”栏的“浏览”按钮打开样板文件库，选择“Electrical-DefaultCHSCHS.ret”项目样板，最后依次单击“打开”——“确定”完成项目新建。如图4.1-1所示。
4.1-1
4.1.2电缆桥架的类型
电缆桥架作为现代电气设计中干线与支线配电的主要方式，大量应用于楼宇建筑当中。但是Revit软件至今只为设计人员两种桥架形式，很显然，并不完全符合设计的需要。
按照现在的规范要求，凡是涉及消防的线槽均应使用封闭线槽，软件中并没有设计这种族。虽然可以通过修改族文件来得到封闭线槽，但是过于繁琐。不过，即使不使用封闭线槽，也能够满足我们对于管线综合的需要。
Revit提供了两种不同的电缆桥架形式：“带配件的电缆桥架”和“无配件的电缆桥架”，其实除了梯级式的电缆桥架形状为梯形外，其余的均为槽型。

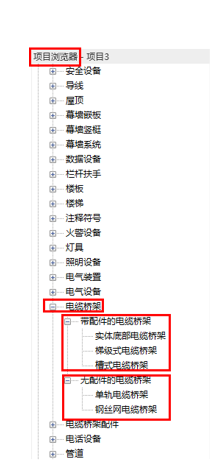

依次展开“项目浏览器”中的“族”——“电缆桥架”——“带配件的电缆桥架”/“无配件的额电缆桥架”。可以看到，“带配件的电缆桥架”的类型有“实体底部电缆桥架”、“梯级式电缆桥架”和“槽式电缆桥架”，“无配件的电缆桥架”类型有“单轨电缆桥架”和“钢丝网电缆桥架”。如图4.1-2所示。
4.1-2
电缆桥架的分类包括了“槽式电缆桥架”、“梯式电缆桥架”、“网格电缆桥架”、“托盘式电缆桥架”、“母线槽”等。如图4.1-3所示。
4.1-3
移动光标至某一电缆桥架类型上，单击鼠标右键，选择“复制”，可对当前选中的桥架类型进行复制创建副本，再选中副本，单击鼠标右键通过“重命名”命令可对当前副本自定义名称。如图4.1-4所示。
4.1-4
4.1.3绘制电缆桥架
单击“系统”选项卡 下方“电气”面板 中的“电缆桥架”工具（快捷键：CT），在“属性”对话框的“类型选择器”中，设置电缆桥架类型（带配件或不带配件），接着在“修改/放置电缆桥架”选项栏上，指定宽度、高度、偏移量。如图4.1-5所示。
4.1-5

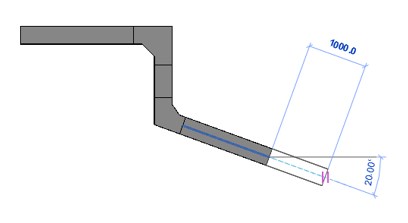

在绘图区域中，单击鼠标左键指定电缆桥架管路的起点，然后向指定方向移动光标，并单击鼠标左键指定敷设路线上的点，需要时，弯头会自动添加到管段中。如图4.1-6所示。
4.1-6

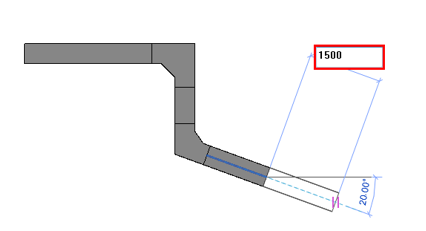

或者在确定电缆桥架的起点后，向指定方向移动光标，绘图区域会出现预览路径，直接输入桥架长度数值，单击Enter键完成绘制，将按照指定方向绘制出指定长度的电缆桥架。如图4.1-7所示。
4.1-7

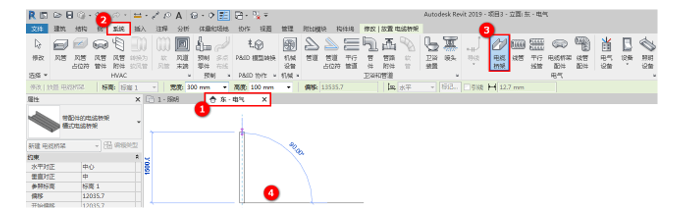

绘制垂直的电缆桥架与绘制立管的步骤相似，切换至立面视图中，单击“系统”选项卡下方“电气”面板中的“电缆桥架”工具，按照平面图中绘制水平电缆桥架的方法，设置桥架的尺寸大小，然后按照路径将桥架绘制出来。如图4.1-8所示。
4.1-8

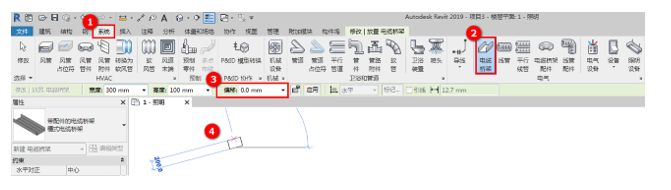

若要在平面图中绘制垂直电缆桥架，单击“系统”选项卡下方“电气”面板中的“电缆桥架”工具，在“修改/放置电缆桥架”选项栏中设置尺寸大小以及偏移值，指定一个偏移值为桥架的起点高度，然后在绘图区域单击鼠标左键确定桥架起点。如图4.1-8所指示。
4.1-9

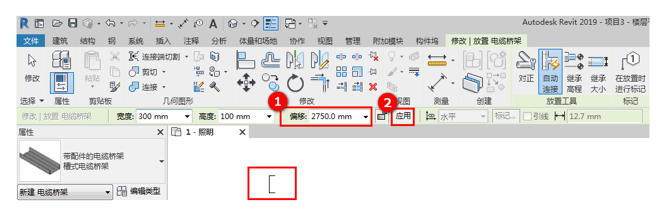

然后修改偏移值，将偏移值调整为桥架的终止高度，双击“应用”命令完成绘制。如图4.1-10所示。
4.1-10
4.1.4电缆桥架配件
电缆桥架配件包括弯头、T形三通、Y形三通、四通和其他活接头。如图4.1-11所示。
4.1-11

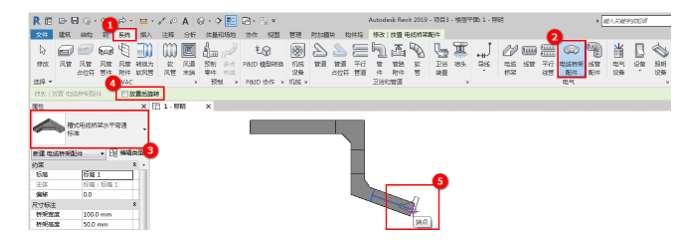

单击“系统”选项卡 下方“电气”面板 中的“电缆桥架配件”工具，从“属性”面板中的“类型选择器”中选择要放置的电缆桥架管件类型。在“修改/放置电缆桥架配件”选项栏上，勾选“放置后旋转”命令，可以指定管件在放置时旋转。在绘图区域中，单击要放置管件的电缆桥架管段的端点，按Tab键可切换插入点。如图4.1-12所示。
4.1-12
电缆桥架配件具有插入特性，可以放置在沿电缆桥架管路长度的任意点上。电缆桥架配件可以在任何视图中放置，但是在平面视图和立面视图中往往更容易放置。
采用Revit软件自带的项目样板文件“Electrical-DefaultCHSCHS.ret”时，分别配置了默认类型给不同类型的电缆桥架。虽然电缆桥架配件可以在任意视图中进行放置，但是配件族一般不单独绘制，通常在绘制桥架时，会在相应的位置自动生成所需的配件进行连接。

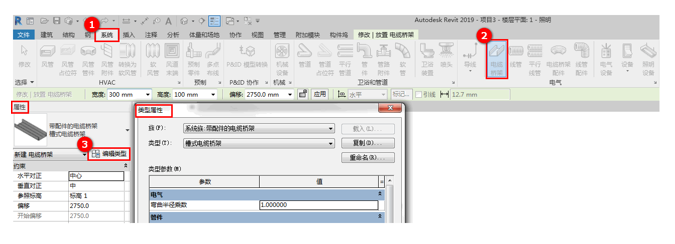

单击“系统”选项卡 下方“电气”面板 中的“电缆桥架”工具，在“属性”对话框中单击“编辑类型”按钮打开“类型属性”对话框。如图4.1-13所示。
4.1-13

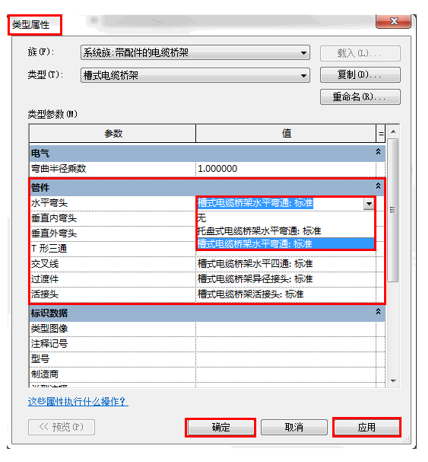

在“类型属性”对话框的“管件”分类栏中，选择相应的电缆桥架管件，可以对当前桥架类型的管件配置进行调整，调整完成后单击“确定”完成预设，若单击“应用”将替换已有的当前桥架类型的管件配置。如图4.1-14所示。
4.1-14
