图像实例属性修改实例属性以更改图像的尺寸、比例和行为。若要修改实例属性，请在“属性”选项板上选择图元并修改其属性。 [tr=rgb(238, 238, 238)]名称说明 [tr=rgb(238, 238, 238)][td=2,1]尺寸标注 宽度指示缩放后当前视图中选定图像的宽度。 [tr=rgb

本帖最后由 中文网小编 于 2019-11-13 09:46 编辑 “管理图像”对话框将光栅图像或 PDF 文件添加到模型。也可以链接来自 BIM360 和 Desktop Connector 的图像或 PDF 文件。“管理图像”对话框也会列出模型中的所有光栅图像和 PDF 文件，包括已保存到模型

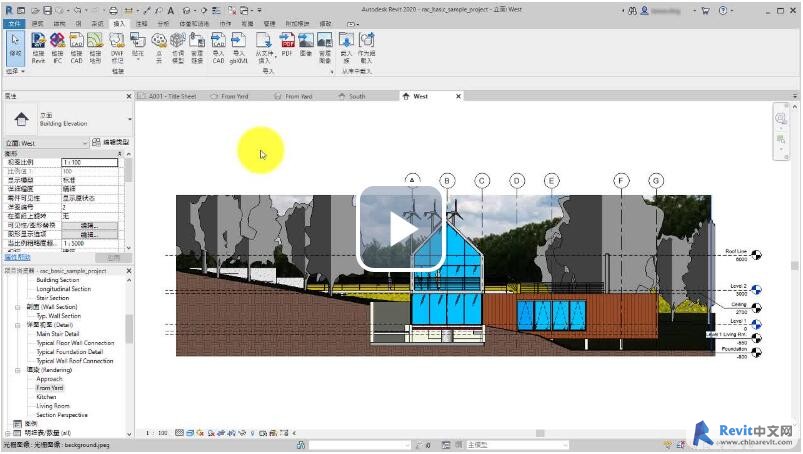

本帖最后由 中文网小编 于 2019-11-13 09:43 编辑 将图像添加到视图的步骤 [*]打开要在其中放置图像的模型视图。 [*]单击“插入”选项卡 “导入”面板 （图像）。 [*]在“导入图像”对话框中，定位到包含要导入的图像文件的文件夹。 [*]选择文件，然后单击“打开”。导入的图像将

本帖最后由 中文网小编 于 2019-11-13 09:38 编辑 可以将具有多个页面的 PDF 文件导入到二维视图中以进行跟踪或在创建模型时用作参照。将 PDF 导入到 Revit 并进行管理的操作类似于导入和管理光栅图像。注： 无法导入受密码保护的 PDF 文件。 先从 PDF 文件中删除密码

1）门族的特点在本案例中使用的门族有“玻璃单开门（有檩体系）.rfa”、“提升门（有檩体系）.rfa”。 门族的特点如下： [*]在门族的模型中建立墙皮檩条的模型；（图1） 图1 [*]可以通过调整参数来控制墙皮檩条的宽度，并且该参数为实例参数；（图2） 图2 [*]为“玻璃单开门（有檩体系）.r

低跨山墙的顶部编辑使用“编辑轮廓”的方式来进行，步骤如下： [*]进入“东”立面视图，选中位于轴网“15”处的低跨山墙，单击“选项栏”中的“编辑轮廓”按钮进入绘制状态； [*]单击“设计栏”-“绘制”-“线”，并使用拾取方式拾取低跨屋面板的上缘线，删除原有墙体轮廓底部的轮廓线，使用“工具栏”-“修

本帖最后由 中文网小编 于 2019-11-12 10:43 编辑 高跨山墙的女儿墙为双坡形状，与屋面板坡度一致，下面按照要求编辑改部分墙皮，编辑的方法为附着到其它对象之上： [*]为女儿墙顶面的泛水建立一种新类型的基本屋面，名称为“波形板屋面-压顶”，对其“编辑部件”对话框中进行如图1的设置；

高跨厂房为有女儿墙的形式，在高出屋面的女儿墙部分，在墙皮檩条的两侧均铺设了波高为40的波型板墙皮（图1）。在本案例应用的解决方案中，在6.2.1小节中所绘制的外墙中仅包含了墙皮檩条及外侧的波型板墙皮，因此在本小节中将补充女儿墙内侧的波型板墙皮。绘制步骤如下： 图1 [*]在项目浏览器中将基本墙：“波

本帖最后由 中文网小编 于 2019-11-12 10:30 编辑 在高跨厂房的四面外墙上部，设置了2400mm高的通长玻璃钢采光带，采光带的底部标高为▽11.800。添加采光带步骤如下： [*]在项目浏览器中复制一种名为“波形板采光板”的基本墙新类型，并编辑其“编辑部件”对话框中的“层”；（图

本帖最后由 中文网小编 于 2019-11-12 10:18 编辑 您可以导入图像和 PDF 文件，并将它们放置到二维模型视图中。 使用“插入”“导入”选项卡 (PDF)、（图像）或（管理图像）导入图像和 PDF 文件。可以在视图中采用以下方式处理光栅图像或 PDF。 [*]移动、镜像、复制或旋转
