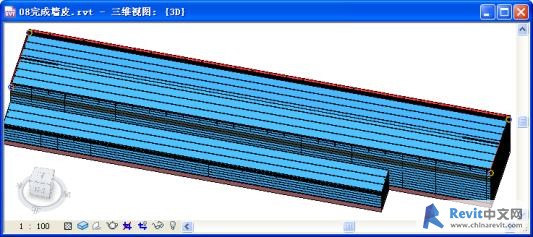

高跨厂房为有女儿墙的形式,在高出屋面的女儿墙部分,在墙皮檩条的两侧均铺设了波高为40的波型板墙皮(图1)。在本案例应用的解决方案中,在6.2.1小节中所绘制的外墙中仅包含了墙皮檩条及外侧的波型板墙皮,因此在本小节中将补充女儿墙内侧的波型板墙皮。绘制步骤如下:

图1
[*]在项目浏览器中将基本墙:“波形板墙皮(有檩条)”复制一个名为“波形板墙皮”的新类型,在其“编辑部件”对话框中删除所有的墙饰条设置;
[*]进入楼层平面“▽16.000平面图”,绘制墙体,墙体类型为“基本墙:波形板墙皮”,墙体的实例参数设置如图2;

图2
[*]绘制时捕捉墙皮檩条的内侧边缘并沿逆时针方向绘制(共4段)。(图3)

图3
