[*]为女儿墙顶面的泛水建立一种新类型的基本屋面，名称为“波形板屋面-压顶”，对其“编辑部件”对话框中进行如图1的设置；

图1

[*]进入楼层平面“▽16.000平面图”，点击“工具栏”-“工作平面”按钮，通过“拾取一个平面”的方式，拾取轴网“15”上墙体最外侧边缘线（图2）；

图2

[*]选择进入“东“立面视图，修改“东”立面视图的“模型图形样式”为“线框”；
[*]点击“设计栏”-“建模”-“屋顶”-“拉伸屋顶”打开“屋顶参照标高和偏移”对话框，并使用如图3的设置，确定后进入绘制状态；

图3

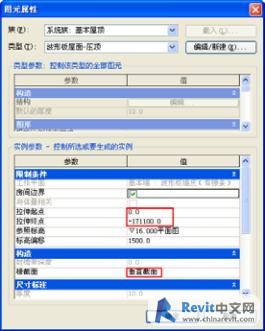

[*]点击“设计栏”-“绘制”-“属性”，打开“图元属性”对话框，按照图4进行设置；

图4

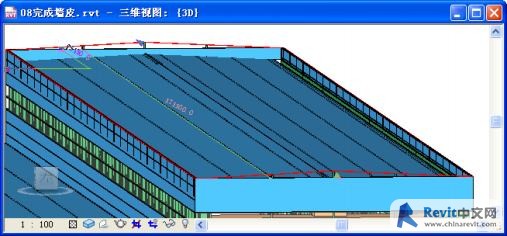

[*]点击“设计栏”-“绘制”-“线”，并点击“选项栏”中的“拾取”按钮，拾取高跨屋面板的板面轮廓线（图5）；

图5

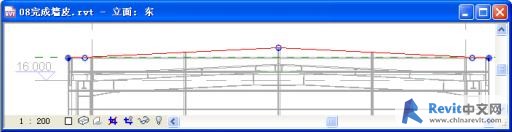

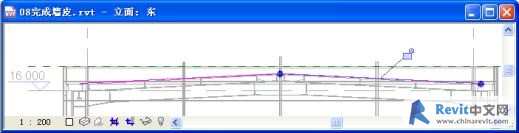

[*]垂直向上移动1050mm，并在高于▽16.000标高1500处绘制两段水平线段，完成对拉伸屋面的轮廓线绘制；（图6）

图6

[*]完成屋面后，将其标高偏移值由“1500”修改为“1510”；
[*]将“东”立面视图的“模型图形样式”还原为“隐藏线”；
[*]进入楼层平面“▽16.000平面图”，选中建立的拉伸屋面，点击“选项栏”中的“剖切面轮廓”按钮进入绘制状态；

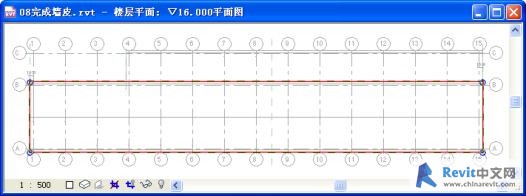

[*]点击“设计栏”-“绘制”-“线”来绘制轮廓草图线（图7），草图线向拉伸屋面平面外轮廓内侧偏移241mm；

图7

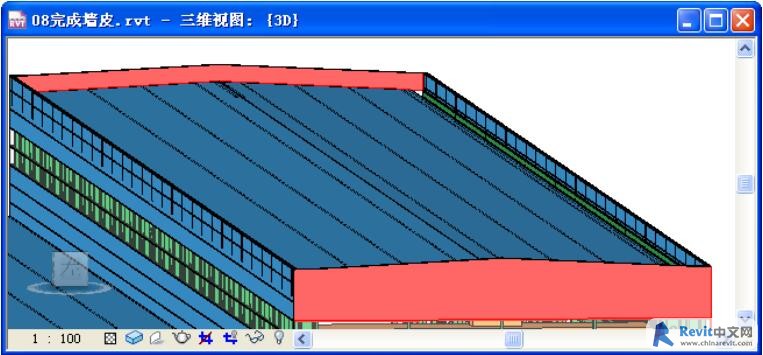

[*]完成后得到高跨屋面周边女儿墙顶部泛水的模型；（图8）

图8

[*]分别选中高跨山墙的外墙及女儿墙内侧墙皮（各两个实例，共4个实例），将其附着顶部到拉伸屋面；
[*]分别选中高跨山墙的女儿墙内侧墙皮（共2个实例），将其附着底部到高跨屋面板；
[*]至此完成对高跨女儿墙顶部的轮廓编辑。（图9）

图9
