1）门族的特点在本案例中使用的门族有“玻璃单开门（有檩体系）.rfa”、“提升门（有檩体系）.rfa”。
门族的特点如下：

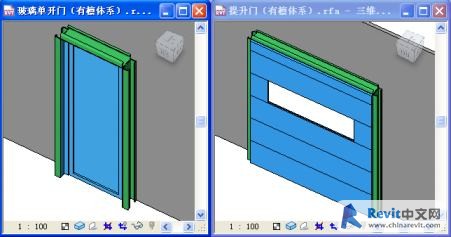

图1
[*]可以通过调整参数来控制墙皮檩条的宽度，并且该参数为实例参数；（图2）
图2
[*]为“玻璃单开门（有檩体系）.rfa”族的平面开启方向示意专门设立了选择参数进行控制；
图3
如果你的浏览器不支持嵌入框，请点这里查看
[*]“亮窗高（大于50）”参数用来控制门上部亮窗的高度，当该值等于50时，模型显示为没有亮窗的外观。
[*]在族中已经设置好本案例中所需要的类型，可以直接应用。
2）绘制门
[*]载入族“玻璃单开门（有檩体系）.rfa”、“提升门（有檩体系）.rfa”；
[*]进入楼层平面“▽±0.000平面图”，点击“设计栏”-“基本”-“门”，在类型选择器中选择“提升门（有檩体系）：3900X4200”，放置门实例；
如果你的浏览器不支持嵌入框，请点这里查看
图4
放置前保持选择“选项栏”中的“在放置时进行标记”选项。
[*]放置一个实例后，双击该实例的标记，并将其按照该项目中的门编号修改其值为“M-1”；（图5）
图5
[*]使用同样的方法在提升门“M-1”门边放置人行平开门，使用的类型为“玻璃单开门（有檩体系）：彩钢芯板门0921”，修改该门的编号为“M-2”；（图6）
图6
[*]进入楼层平面“▽11.000平面图”，绘制走道板上屋面检修的出口门扇，在“类型选择器”中选择类型“玻璃单开门（有檩体系）：彩钢芯板门0721”，在轴网“15”与“A”交汇处的山墙上放置实例，并修改门编号为“M-3”；（图7）
图7

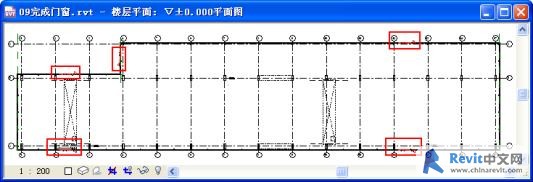

[*]按照本案例的设计要求，依次在楼层平面“▽±0.000平面图”中放置门“M-1”及门“M-2”的实例各5处（图8），至此完成门的绘制。
图8
