我们知道明细表作为Revit模型的数据映射载体，通过参数绑定实现模型与数据的双向联动，是数据管控的核心工具。明细表的应用贯穿于模型全生命周期整个过程中。
我们在BIM聊天群，或者现实的工作场景里，常常听到做BIM的建模工程师，抱怨自己的所做的Revit明细报统计数据不够精准与方便，就是感觉自己所做的明细表不如他看到的其他项目的好用，到底是什么原因呢？
其实，Revit模型中的明细表设置，应用是一个系统性的操作，在我们建模阶段对构件的命名标准、在模型完成进行明细表建立制作中，都有一定的规则与要求，只有达到这些标准与要求，我们才能按照我们预期所设定的目标来高效的操作明细表，汲取我们所需要的数据。
一、明细表能够从模型中汲取数据的原理
系统按提取规则读取有效数据、剔除剔除冗余信息，再通过数据校验确保完整性与准确性，将零散信息转化为模型可直接调用的标准化数据集。整个过程依托格式解析、特征匹配与数据清洗，实现从非结构化表格到结构化模型输入的自动转换，提升数据采集效率与一致性。
二、建模过程中需要注意哪些问题，才能确保明细表统计精准与高效？
模型是数据库，是基础，只有高质量的模型才是明细表能够准确汲取数据，进行精确数据管理与管控的基础。我们要搞清楚，用明细表（明细表/参数报表）来高效管理模型信息，本质是让模型参数+构件名称+命名规则三者和一。这要求建模是重点注意下面这些，明细表才能准、全、不乱。
1.参数规划：先定规则再建模
1-1.统一参数体系
提前建好共享参数文件，所有项目统一使用，避免每个人自建参数。
明确哪些是必填参数：型号、规格、材质、厂家、系统编号、楼层、区域等。
1-2.参数命名规范
中英文统一、不简写、不重复。
避免用空格、特殊字符，防止导出Excel乱码。
1-3.参数类型要选对
长度、面积、数量用数值型，方便统计求和。
编号、类别用文本型，避免自动计算。
日期、材质用下拉选择/类型参数，减少手动输入错误。
2.构件分类与族：明细表的“底层骨架”
2-1.族分类要准确
门窗、设备、管道、桥架必须放在Revit自带正确类别下，否则明细表识别不到。
2-2.族类型命名标准化
格式统一，如： 风管-矩形-500x200、门-木质-900x2100.
明细表可直接通过族类型名称拆分统计，不用额外加参数。
3-3.禁止滥用“常规模型”
设备、构件尽量用专业类别，否则明细表无法按专业过滤，只能全堆在一起。
3.建模行为规范：保证信息可被统计
3-1.严禁重复、碎构件
同一系统、同一区域的管线尽量连续，不要拆成无数小段，否则明细表行数爆炸、统计失真。
3-2.系统/区域划分清晰
风管、水管、桥架必须正确制定系统类型
用“区域参数/房间参数”标记功能区，方便按区域出量。
3-3.统一标高、轴网、定位
标高命名一致，构件高度信息准确，明细表才能按楼层正确汇总。
4.过滤与排序规则：建模时就要预留条件
4-1.预留过滤字段：
至少保证：专业、系统、楼层、分区、用途这几个参数齐全
后续做成本、采购、施工交底表时，直接筛选即可。
4-2.避免逻辑冲突
不要同事用“系统类型”和自定义“系统编号”两套系统，容易对不上。
4-3.关键信息放在“实例参数”还是“类型参数”
型号、规格、材质--类型参数（一批统一改）
安装高度、位置编号、备注、实例参数（单个修改）
5.数据质量：防止明细表“假准确”
5-1.必填参数不能空
建模时强制填写关键信息，避免明细表大量空白
5-2.不使用手动计算参数
长度、面积、体积尽量用Revit内置计算值、不要自己输数字。
5-3.定期校验明细表
用明细表反查模型：数量异常、参数缺失、分类错误、都能快速定位问题构件。
6.交付与复用
6-1.参数结构兼容Excel/成本软件
字段名尽量贴近算量、清单、采购表、导出后不用大量整理。
6-2.版本统一，不随意增删参数
建模完成前就做好：材料清单、设备表、门窗表、管线汇总表模版，保证格式固定。
三、明细表是Revit软件实现参数化管控的重要工具，若想很好的利用好明细表，必须按照一定的规则进行模型搭建与数据调取，才能达到预期模型数据管控的目标。参数统一、命名规范，明细表才能读得懂、筛得准；构件分类正确、不碎不乱，统计结果才真是可用；关键信息提前预埋，后期出量、成本、采购直接一键生成。
附件：高效建模参数控制表

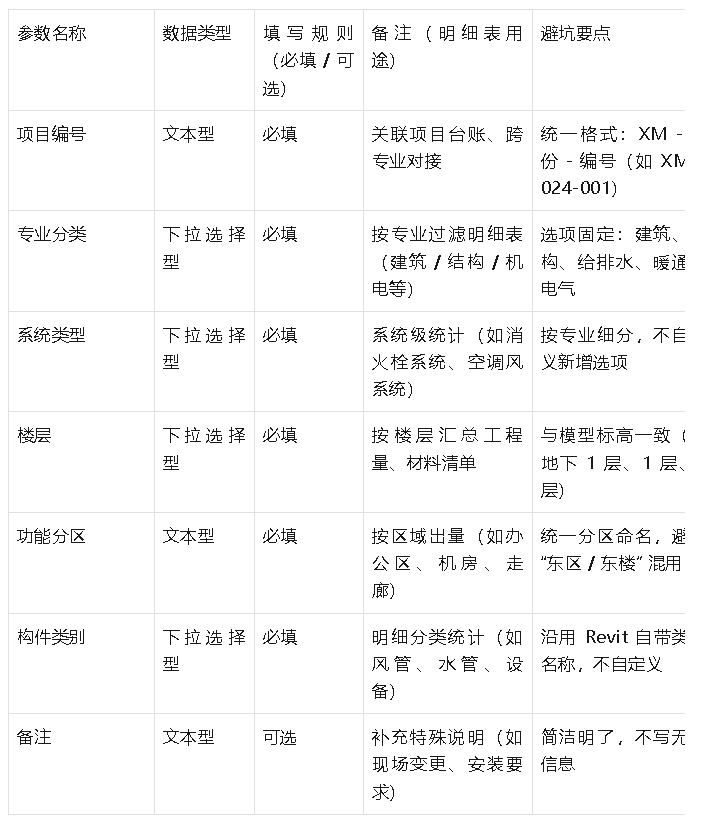

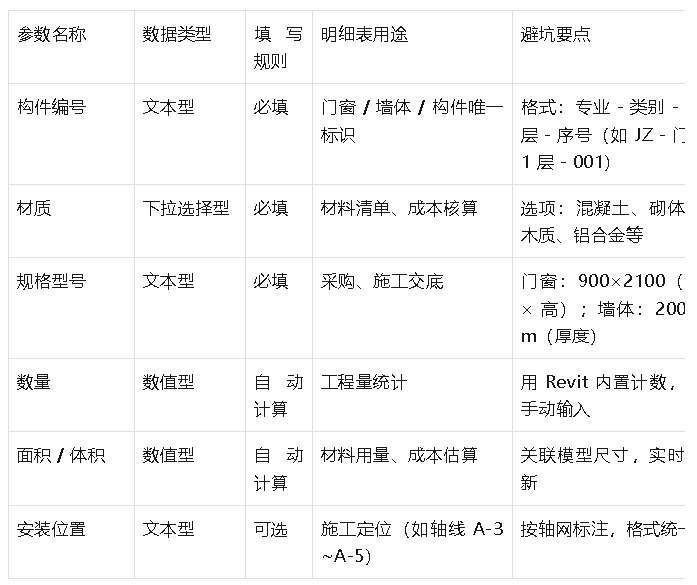

1.通用基础参数
二、建筑专业专用参数

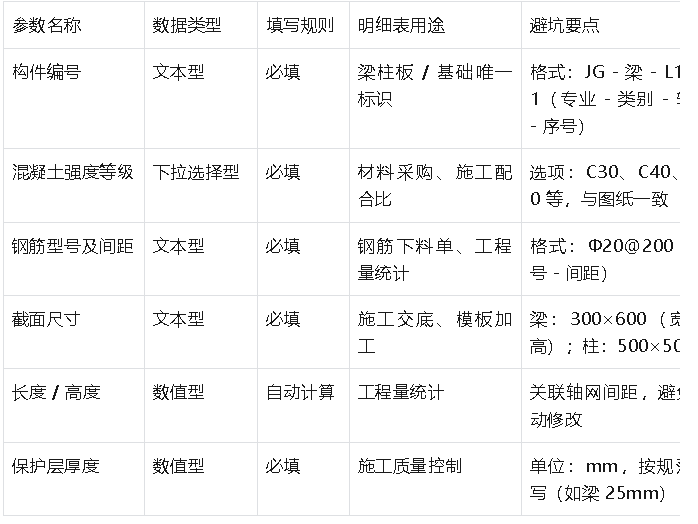

三、结构专业专用参数
机电专业专用参数（给排水 / 暖通 / 电气通用 + 细分）
通用机电参数

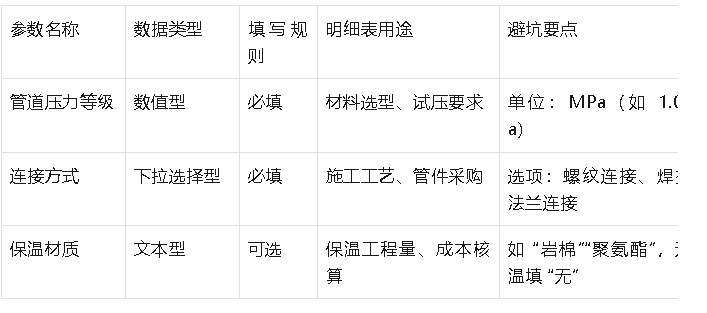

给排水专业细

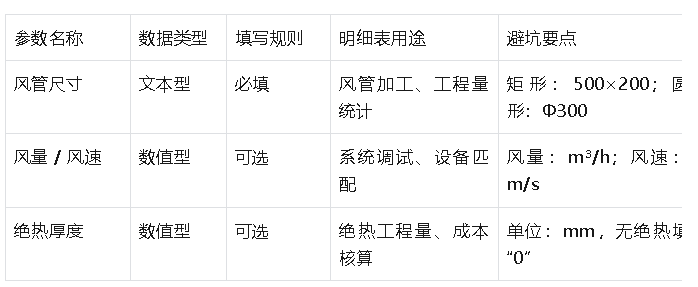

暖通专业细分

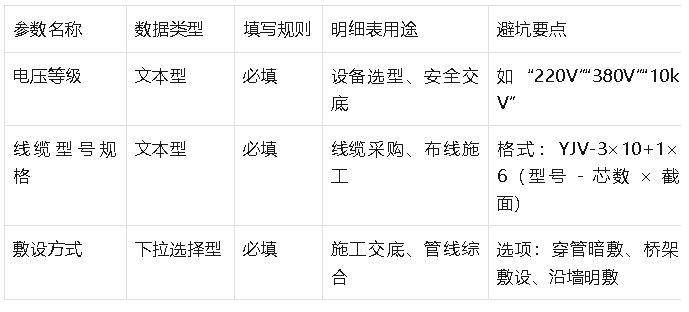

电气专业细分
参数填写通用规则要求
数据类型严禁混用：数值型参数（如尺寸、数量）不填文本（如 “约 5 米”），文本型参数不填纯数字（如编号 “001” 需补全前缀）；
下拉选项不自定义：所有下拉型参数（如专业分类、材质）严格用预设选项，禁止手动输入新增内容；
必填参数不空白：标注 “必填” 的参数必须填写，无对应信息时填 “无”（如无保温填 “无”，无厂家填 “待确定”）；
单位统一规范：长度 / 厚度（mm）、面积（㎡）、体积（m³）、压力（MPa）、功率（kW），不混用单位（如 “50 毫米” 需写 “50mm”）；
编号唯一不重复：同一项目内，构件 / 设备编号绝对唯一，避免明细表统计重复；
自动计算优先：长度、面积、数量等可通过模型自动获取的参数，禁用手动输入，确保与模型实时同步。
