2.8通过小案例认识喷淋系统及其工具用法

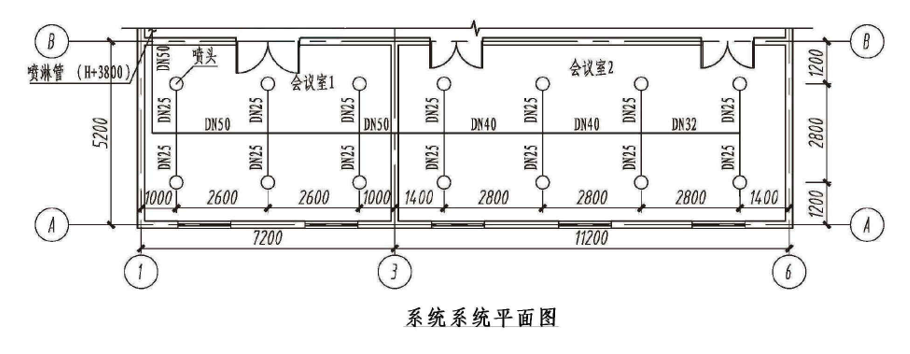

按照“会议室喷淋系统平面图”，选择相应的喷淋系统、喷淋管道的类型，添加阀门等管路附件。掌握喷淋管道、立管的绘制方法，添加喷头。最后完成整个喷淋系统模型的创建。如图2.8-1所示。
2.8-1

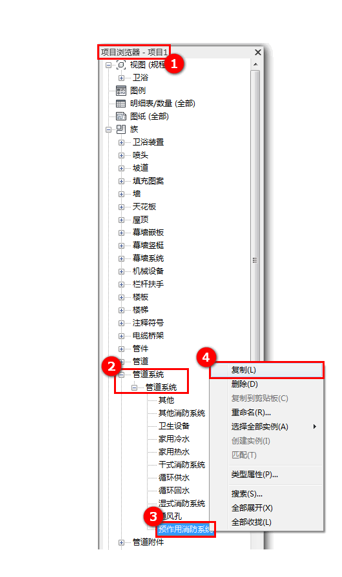

在“项目浏览器”中展开“族”，接着找到“管道系统”展开，移动光标放置在“预作用消防系统”上，单击鼠标右键选择“复制”命令。如图2.8-2所示。
2.8-2

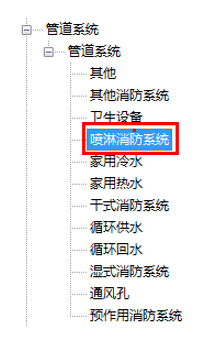

单击鼠标右键，对“预作用消防系统2”进行重命名，将它命名为“喷淋消防系统”。如图2.8-3所示。
2.8-3

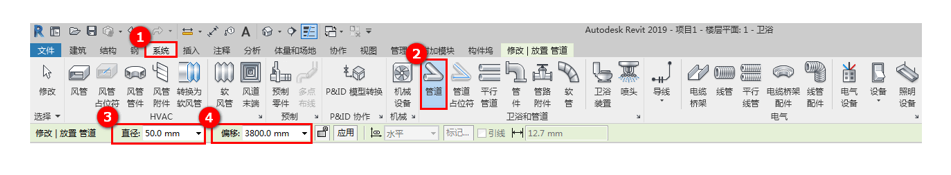

进入“系统”选项卡，单击“卫浴和管道”面板中的“管道”工具（快捷键：PI），在“修改/放置管道”选项栏中修改直径为DN50，偏移值调整为3800。如图2.8-4所示。
2.8-4

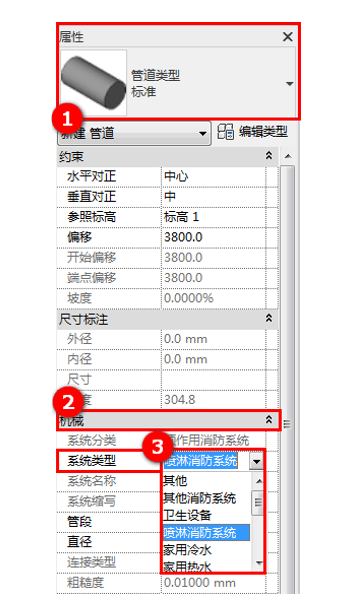

在“属性”面板中调整管道“系统类型”，单击“机械”属性栏中的“系统类型”，在下拉列表中选择“喷淋消防系统”。如图2.8-5所示。
2.8-5

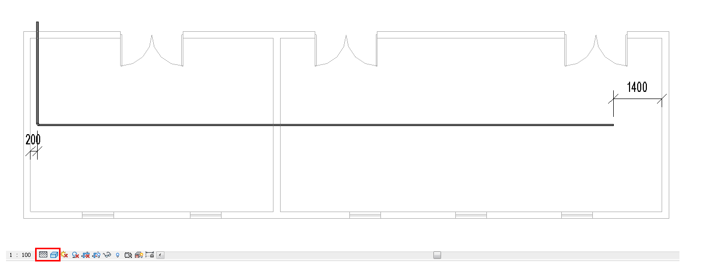

首先将喷淋管的主管绘制出来，主管管径大小为DN50,管段长度大约为16800mm，距墙边线1400mm。绘制完成后，调整“详细程度”为精细，“视觉样式”调整为着色。如图2.8-6所示。
2.8-6

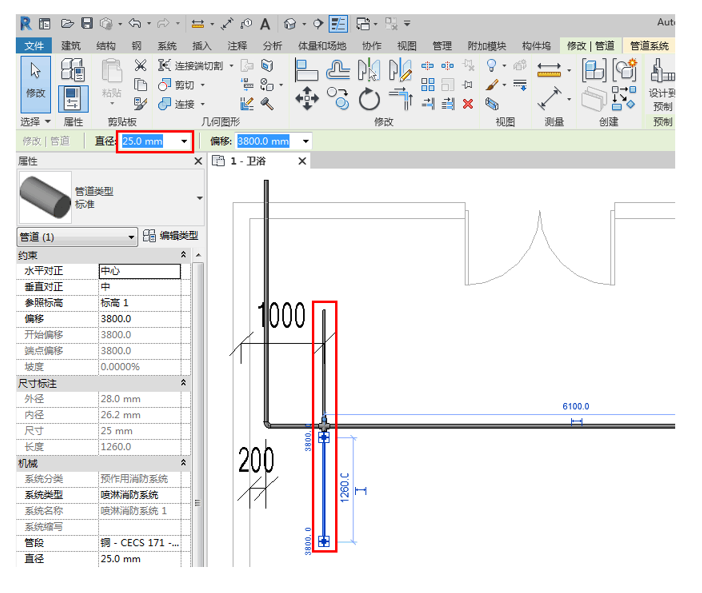

接着，绘制喷淋系统的支管。根据图纸尺寸标注，绘制管段。调整管径大小为DN25，将第一根管道绘制出来，距墙中心线1000mm。如图2.8-7所示。
2.8-7

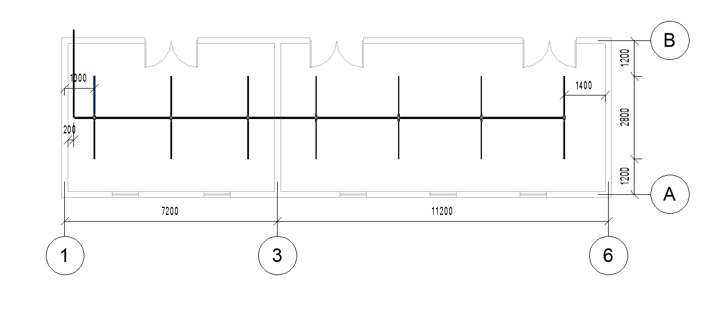

以同样的方法，将剩余的支管绘制出来。如图2.8-8所示。
2.8-8
主管被支管断开，并使用管件进行自动连接。单击管段，根据要求调整管径大小。

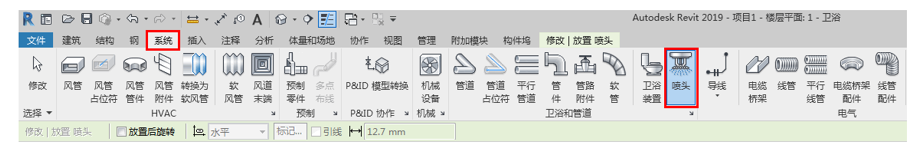

进入“系统”选项卡，单击“卫浴和管道”面板中的“喷头”工具。如图2.8-9所示。
2.8-9

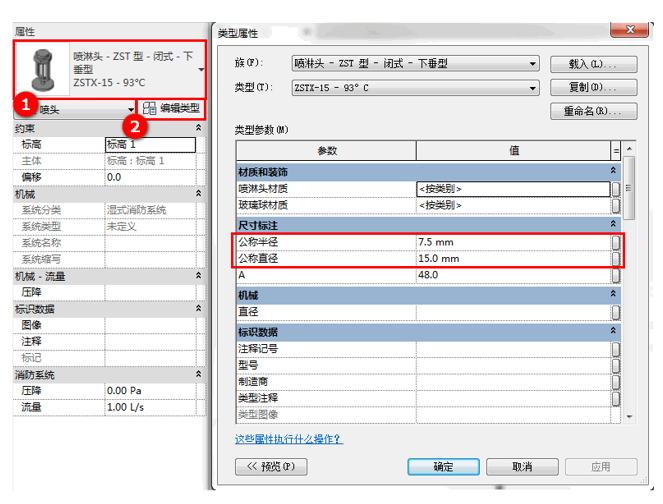

在“喷头”属性面板中，单击下拉按钮，选择符合要求的喷头类型，单击“编辑类型”打开喷头“类型属性”对话框。如图2.8-10所示。
2.8-10
