2.6如何绘制带有坡度的管道？
如何设置坡度、管道设计参数
2.6.1如何设置坡度
建筑物的排水横干管必须设有坡度，且管径不同要求坡度也不同。设置坡度以保证排水通畅及确保不倒流。那么，在Revit中，应该如何为管道设置坡度呢？
有多种方法可将坡度应用于管道。
l 绘制管道时应用坡度
在视图中绘制水平管道时，可以使用功能区上的的坡度选项指定坡度。 该方法通常用于指定小坡度。

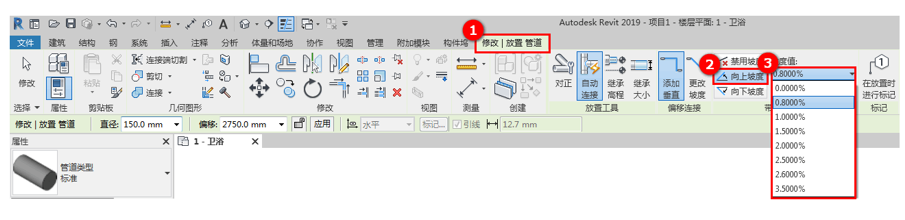

单击“系统”选项卡 ，找到“卫浴和管道”面板中的“管道”工具并单击。在“修改/放置管道”上下文选项卡中的“带坡度管道”面板上单击（向上坡度）或（向下坡度），然后从下拉列表中选择一个坡度值。如图2.6-1所示。
2.6-1

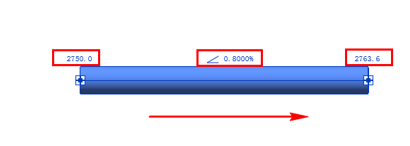

在绘图区域中，单击鼠标左键指定管道的起点，该起点也是将应用的坡度的参照端点。 如果指定的坡度为正数，则参照端点低于终点。如果指定的坡度为负数，则将终点放置在参照端点（起点）的下方。接着移动光标延伸管道，然后再次单击鼠标左键指定管道的终点。如图2.6-2所示。
2.6-2

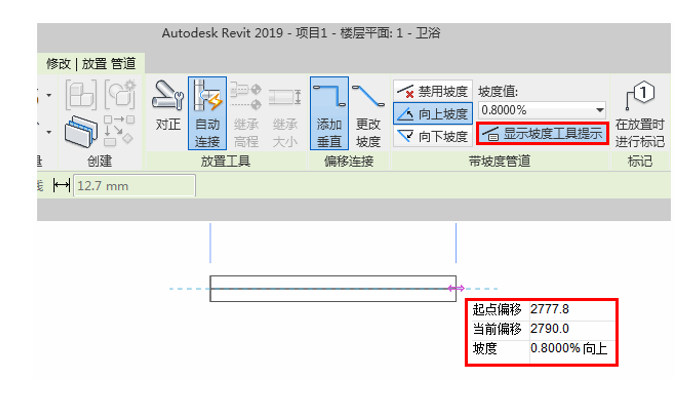

若勾选“显示坡度工具提示”命令，在绘制倾斜管道的同时，将显示坡度信息。如图2.6-3所示。
2.6-3
l 使用管道控制柄将坡度添加到非倾斜管道中
修改在视图中选择管段时显示的高程控制柄将小坡度应用到非倾斜管道。

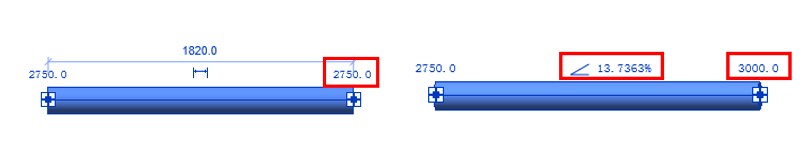

选择视图中的管段，单击管道任意一端的高程控制柄，输入大于或小于初始值的值作为偏移，然后按 Enter 键。将在管段的中点处添加坡度值和参照控制柄。如图2.6-4所示。
2.6-4
坡度参照控制点指向坡度的参照端点，该端点是绘制原始管道时使用的起点。坡度值发生变化时，参照端点仍然保持其当前高程不变。
当管道存在坡度时，通过修改在视图中选择某管段后出现的控制柄，也可以调整现有坡度。

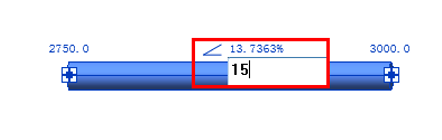

单击管道中点处的坡度值控制柄，键入新坡度值，然后按 Enter 键。坡度控制柄指向坡度的参照端点，该端点是绘制原始管道时使用的起点。如图2.6-5所示。
2.6-5

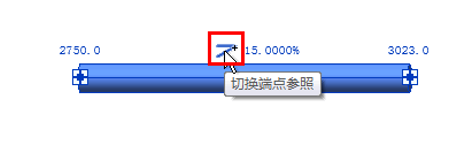

单击坡度参照控制柄，以切换坡度的参照端点。坡度值发生变化时，参照端点仍然保持其当前高程不变。如图2.6-6所示。
2.6-6
2.6.2坡度设计参数
在绘制管道时，单击“坡度值”下拉按钮，将会显示当前项目中可以直接使用的坡度值，可是当我们所需要使用的坡度值不在下拉列表中，在绘制管道时一根一根的去调整坡度过于繁琐。坡度值应该如何添加？

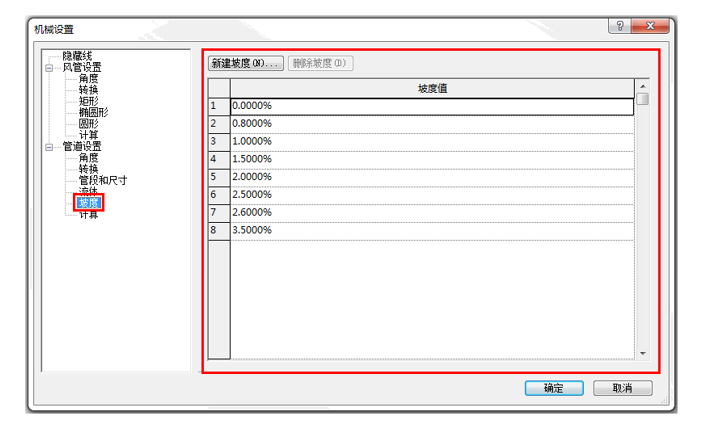

在之前的管道设计参数中，我们有提到，在“机械设置”对话框中可以配置构件尺寸，以及机械系统的行为和外观。其中就包括管道设置的坡度。如图2.6-7所示。
2.6-7

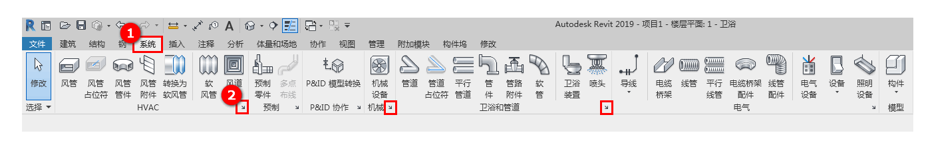

要想打开“机械设置”对话框，除了在“布管系统配置”对话框中单击“管段和尺寸”打开，还可以通过单击“系统”选项卡下方“HVAC”、“机械”及“卫浴和管道”面板中的展开按钮打开“机械设置”对话框。如图2.6-8所示。
2.6-8

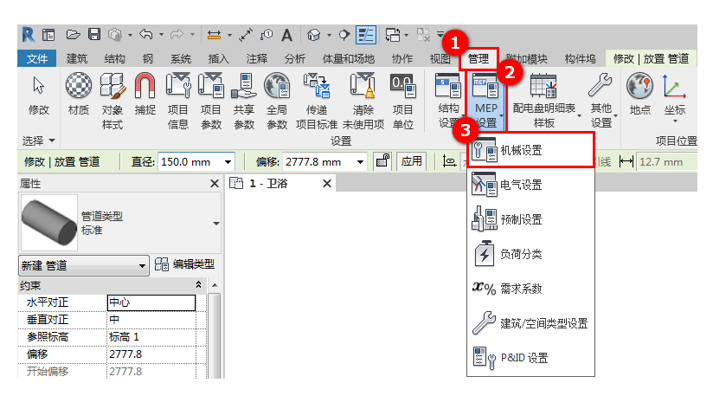

或者单击“管理”选项卡下方的“MEP设置”工具，在下拉列表中选择“机械设置”打开。如图2.6-9所示。
2.6-9
在“机械设置”对话框右侧面板中显示项目中可用的坡度值表。可以使用传递项目标准功能将坡度值复制到另一个项目中。

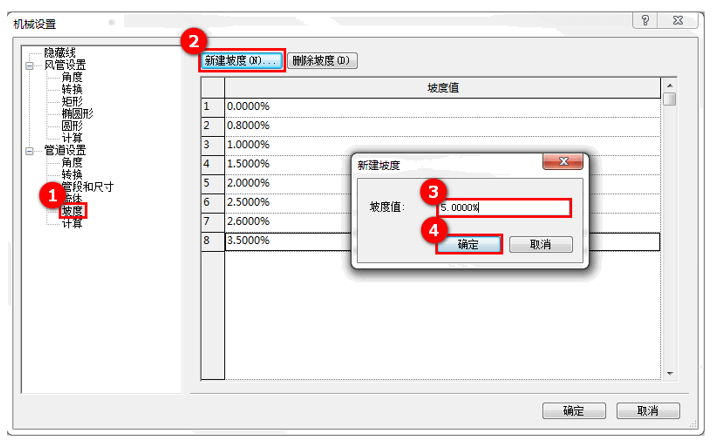

单击“新建坡度”命令，在“新建坡度”对话框中，输入坡度的值，单击“确定”完成新建。如图2.6-10所示。
2.6-10

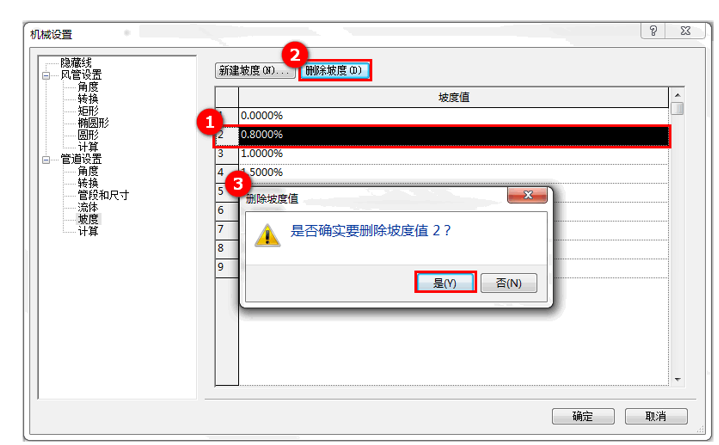

在“坡度值”列表中选择一个坡度，单击 “删除坡度”命令，单击“是”，坡度值即从项目中删除。如图2.6-11所示。
2.6-11
默认的 “0”坡度值不能删除，单击“0”坡度值，“删除坡度”命令灰色显示不可使用。
当设置完坡度值后，新建的坡度将在“坡度值”下拉列表中显示，并且可应用于当前项目中。如图2.6-12所示。
2.6-12
课后思考：如何区分不同专业的管道？
